FUNKTIONSEINSTELLUNGEN

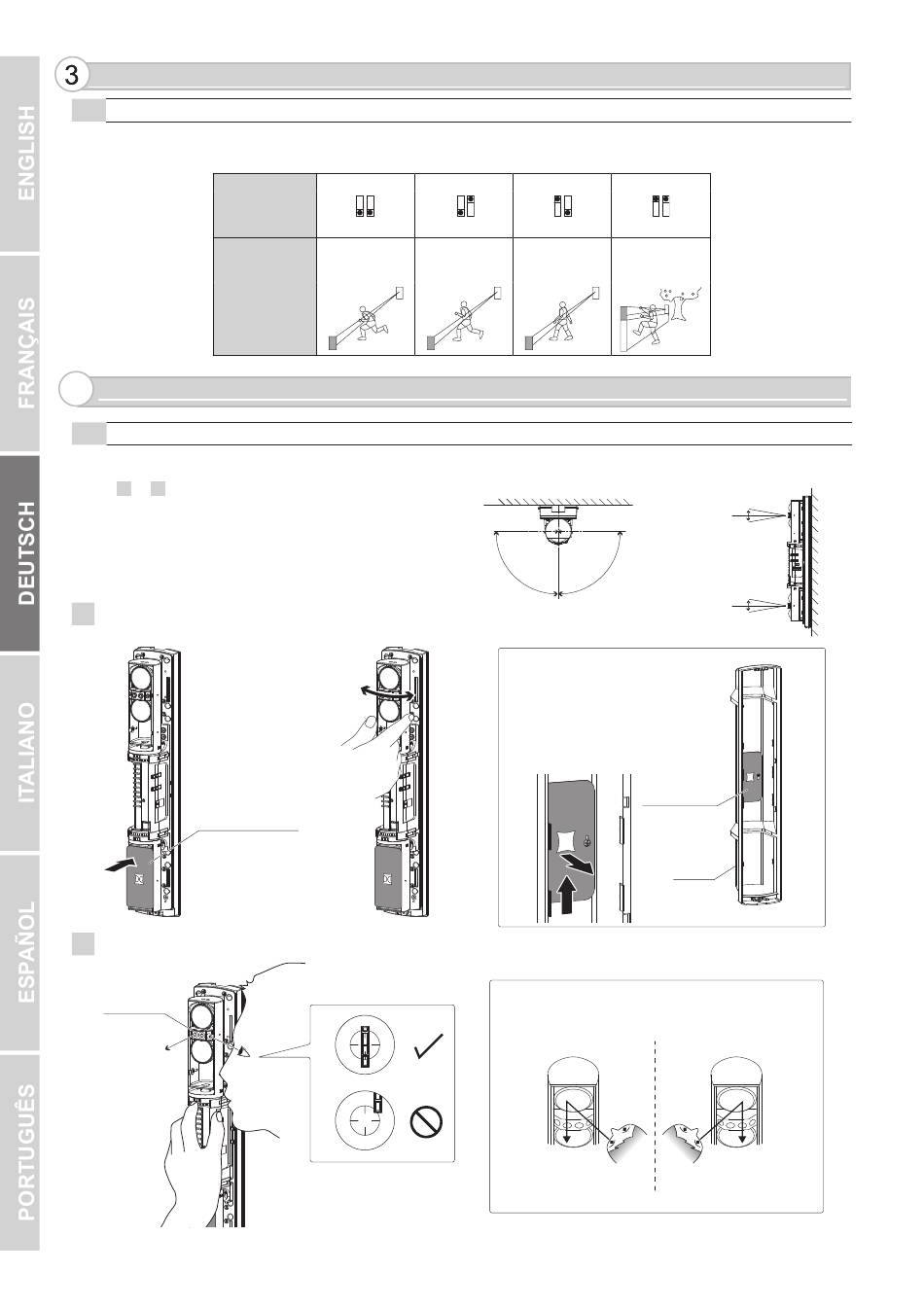

3-1 EINSTELLUNG DER STRAHLUNTERBRECHUNG

Die Grundeinstellung ist für eine normale Funktion auf 50 ms eingestellt. Wählen Sie abhängig von der Geschwindigkeit eines vermeintlichen Ziels eine bestimmte
Einstellung aus 4 Stufen.
Stellen Sie die Schalter zur Einstellung der Strahlunterbrechung des Empfängers entsprechend zur Geschwindigkeit der Personen ein, die erkannt werden sollen.
Dip-Schalter
(Empfänger)
Einstellung der
Unterbrechungszeit
4

OPTISCHE AUSRICHTUNG

4-1 OPTISCHE AUSRICHTUNG DES OBEREN UND UNTEREN STRAHLS

Die optische Ausrichtung stellt einen wichtigen Schritt dar um die
Zuverlässigkeit zu erhöhen. Folgen Sie den unten angeführten
Schritten 1 bis 5 um mit der Überwachungsbuchse den maximalen
Ausgangspegel einzustellen.
1
Führen Sie eine Grobausrichtung des horizontalen Winkels durch.
Halten Sie die Linse und
bewegen Sie diese nach
links oder rechts.
Platte zur
Strahlunterbrechung
2
Sehen Sie durch den Sucher und führen Sie die Feineinstellung der horizontalen und vertikalen Winkel mithilfe des Einstellrads zur optischen Ausrichtung durch.
Sucher
ON
1 2
Rennen
(50 ms)*
Typische
ON
ON
1 2
1 2
Joggen
Gehen
(100 ms)
(250 ms)
<Horizontaler Einstellwinkel>
[SICHT VON OBEN]
90°
Hinweis>>
• Montieren Sie eine Platte zur Strahlunterbrechung
an der unteren Einheit und beginnen Sie
anschließend mit der optischen Ausrichtung
ausgehend von der oberen Einheit.
• Die Platte zur Strahlunterbrechung ist an der
Rückseite der Abdeckung befestigt.
• Befestigen Sie die Platte zur Strahlunterbrechung
nach Verwendung wieder an der Abdeckung.
Hinweis>>
<Wie Sie durch den Sucher blicken>
Von der rechten Seite
Linkes Auge
DE-8
ON
1 2
Langsame
Bewegung (500
ms)
<Vertikaler Einstellwinkel>
[SEITENANSICHT]
10°
10°
90°
10°
10°
Platte zur
Strahlunterbrechung
Abdeckung
Von der linken Seite
Rechtes Auge
