Schließen Sie die Abdeckung und prüfen Sie, ob das Gerät funktioniert.
Hängen Sie die Abdeckung in den
oberen Teil des Chassis ein.
Drücken Sie den unteren Teil der
Abdeckung auf das Chassis, bis
die Abdeckung mit einem Klicken
einrastet.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
Vorsicht

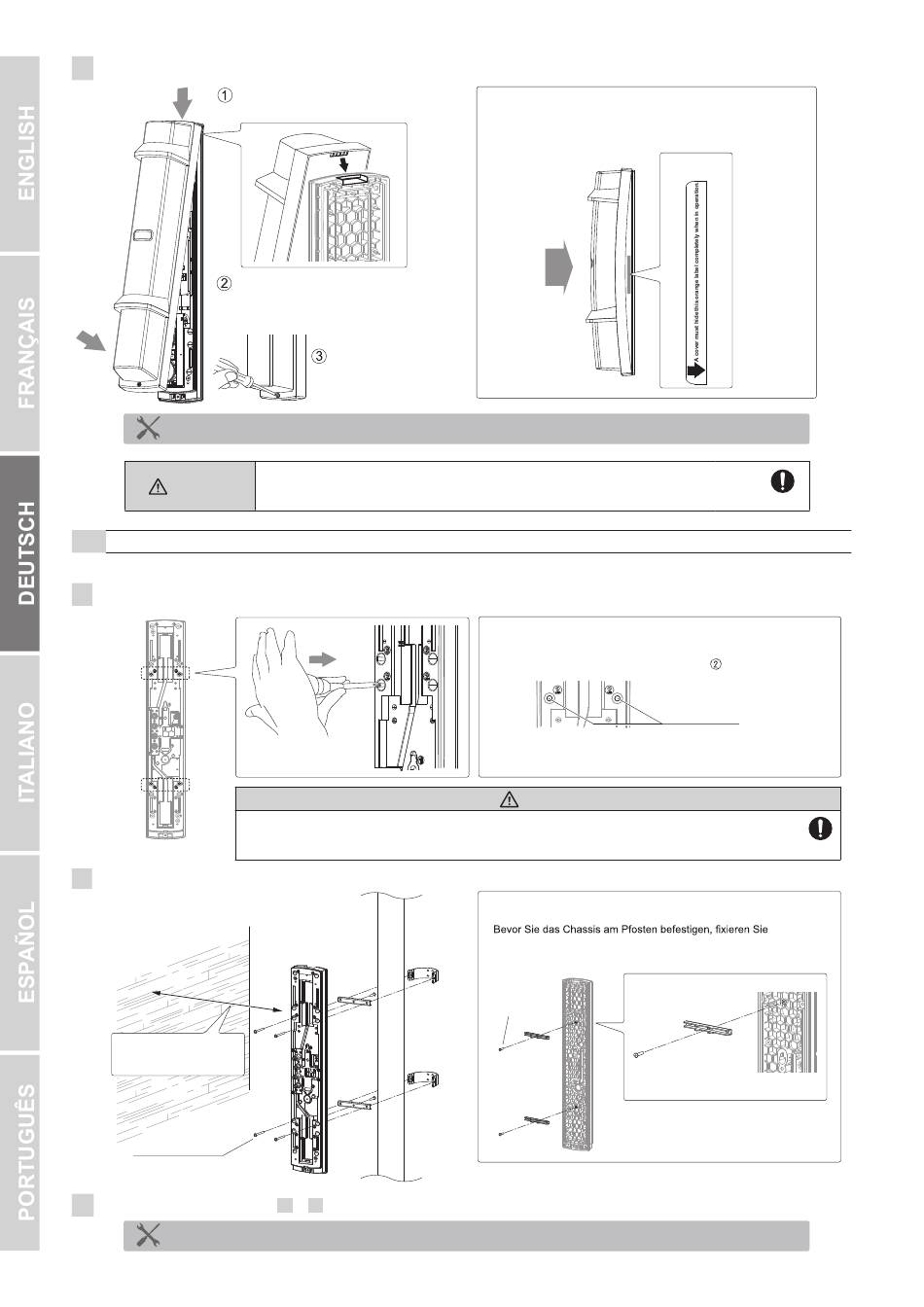

2-7 PFOSTENMONTAGE

<Installation eines Detektors>
1
Durchstoßen Sie wie abgebildet die Ausbrechlöcher (x4) im Chassis mit Hilfe eines Schraubendrehers oder eines ähnlichen Werkzeugs.
2
Befestigen Sie das Chassis am Pfosten.
Seitenwand
Abstand von der Seitenwand:
mindestens 1 m
M4×30 Schraube
(mit Gummidichtung)
3
Befolgen Sie auf Seite 29 die Punkte 4 bis 5 der Anleitung zur Wandmontage.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
Ziehen Sie die
Sicherungsschraube
der Abdeckung fest.
Vermeiden Sie jeglichen Kontakt mit der optischen Einheit, wenn Sie die Abdeckung montieren.
Andernfalls kann es auf Grund der Verschiebung der optischen Achse zu Fehlfunktionen
kommen, was wiederum eine Neueinstellung erfordert.
Sollten Sie unabsichtlich ein nicht benötigtes Ausbrechloch öffnen, so stellen Sie bitte sicher, dass Sie dieses
wieder füllen. Eine Nichtbeachtung dessen kann die Wasserdichtigkeit des Produkts beeinträchtigen oder zu einer
Fehlfunktion des Produkts führen.
Hinweis>>
Drücken Sie auf den mittleren Teil der Abdeckung und verbergen
Sie das orangefarbene Etikett vollständig während des Betriebs.
Hinweis>>
• Bei der Pfostenmontage eines einzelnen Satzes von Detektoren
sollten Sie die inneren Ausbrechlöcher verwenden.
Die Ausbrechlöcher sind wie abgebildet mit „ " gekennzeichnet.
• Öffnen Sie das Ausbrechloch in der gekennzeichneten Richtung
(innerhalb des Chassis). Öffnen in umgekehrter Richtung (außerhalb
des Chassis) erzeugt Grate, die das Kabel anritzen können.
Vorsicht
Hinweis>>
vorübergehend die Mitte der Pfostenmontagehalterung an der
Rückseite des Chassis.
3×6 Blechschrauben
DE-6
Orangefarbenes
Etikett
Ausbrechlöcher
