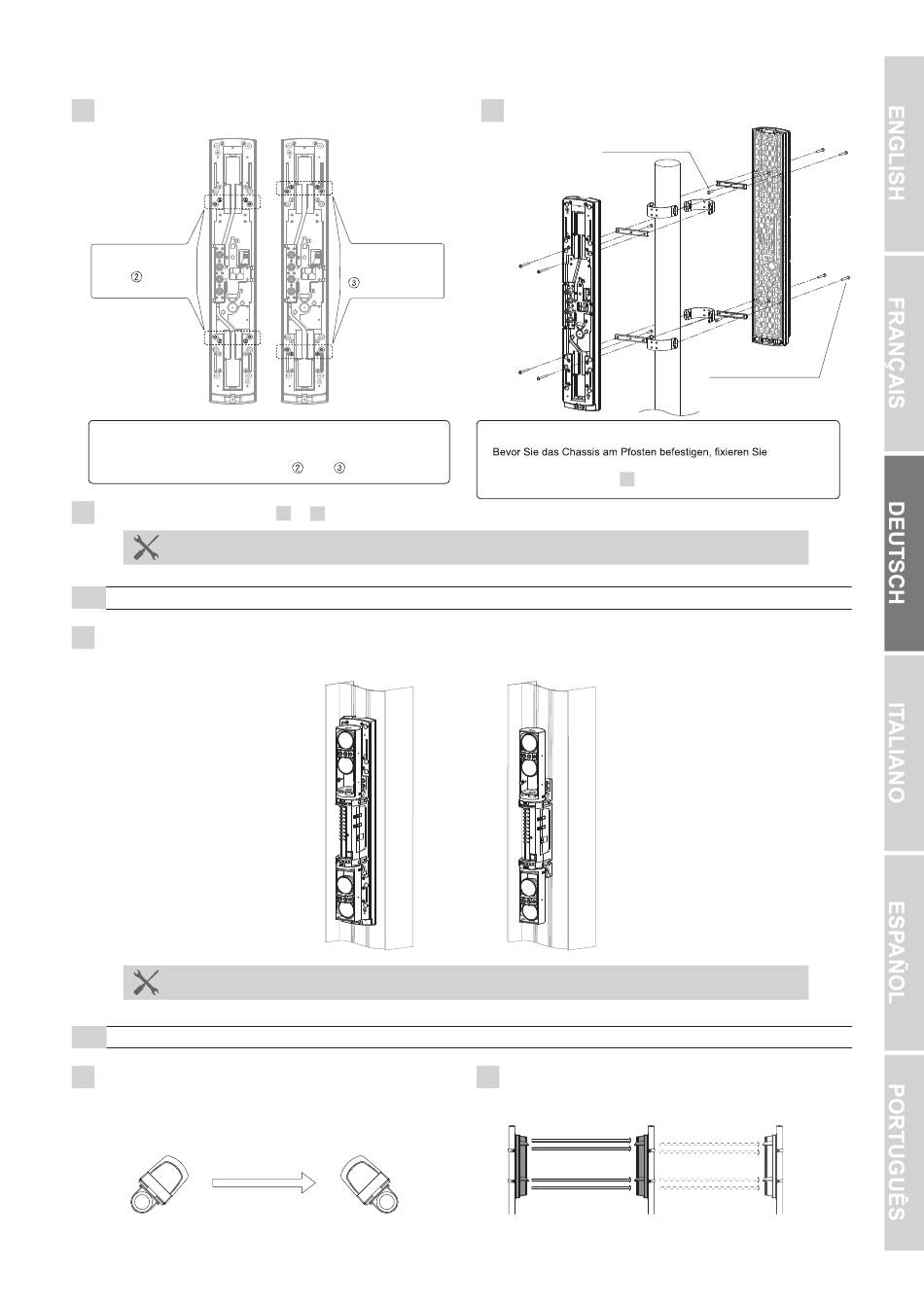

<Installation von zwei Detektoren in entgegengesetzte Richtungen>
1
Durchstoßen Sie wie abgebildet die Ausbrechlöcher (x4) im Chassis mit
Hilfe eines Schraubendrehers oder eines ähnlichen Werkzeugs.
Die Innenseite der
Ausbrechlöcher
ist als „
"
gekennzeichnet
Hinweis>>
• Wählen Sie unterschiedliche Ausbrechlöcher aus.
Die Paare der Ausbrechlöcher sind als „ " und „ " gekennzeichnet.
3
Befolgen Sie auf Seite 29 die Punkte 4 bis 5 der Anleitung zur Wandmontage.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
2-8 MONTAGE IM STRAHLTURM
1
Installieren Sie den Detektor in Übereinstimmung mit dem Grundgerät im Inneren der Säule so wie bei Wand- oder Pfostenmontage.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
2-9 MONTAGEBEISPIEL: SONDERFALL
Installieren Sie Sender und Empfänger nicht einander mit der Ecke der
1
Abdeckung gegenüberliegend.
[Sicht von oben]
Sender
Die Außenseite der
Ausbrechlöcher ist als
„
" gekennzeichnet
Hinweis>>
•
<Montage mit Chassis>
2
Empfänger
DE-7
2
Befestigen Sie das Chassis am Pfosten.
3×6 Blechschrauben
vorübergehend die Mitte der Pfostenmontagehalterung an der Rückseite
des Chassis. Siehe Schritt 2 unter „Installation eines Detektors".
<Montage ohne Chassis>
Bei dieser Installation sollte der maximale Erkennungsbereich auf etwa
die Hälfte des ursprünglichen Erkennungsbereichs reduziert werden.
(Dies soll eine sich durch die Ecke der Abdeckung ergebende
Abschwächung der Strahlen ausgleichen.)
Bsp.: SL-200QN 60 m → 30 m
M4×30 Schraube
(mit Gummidichtung)
