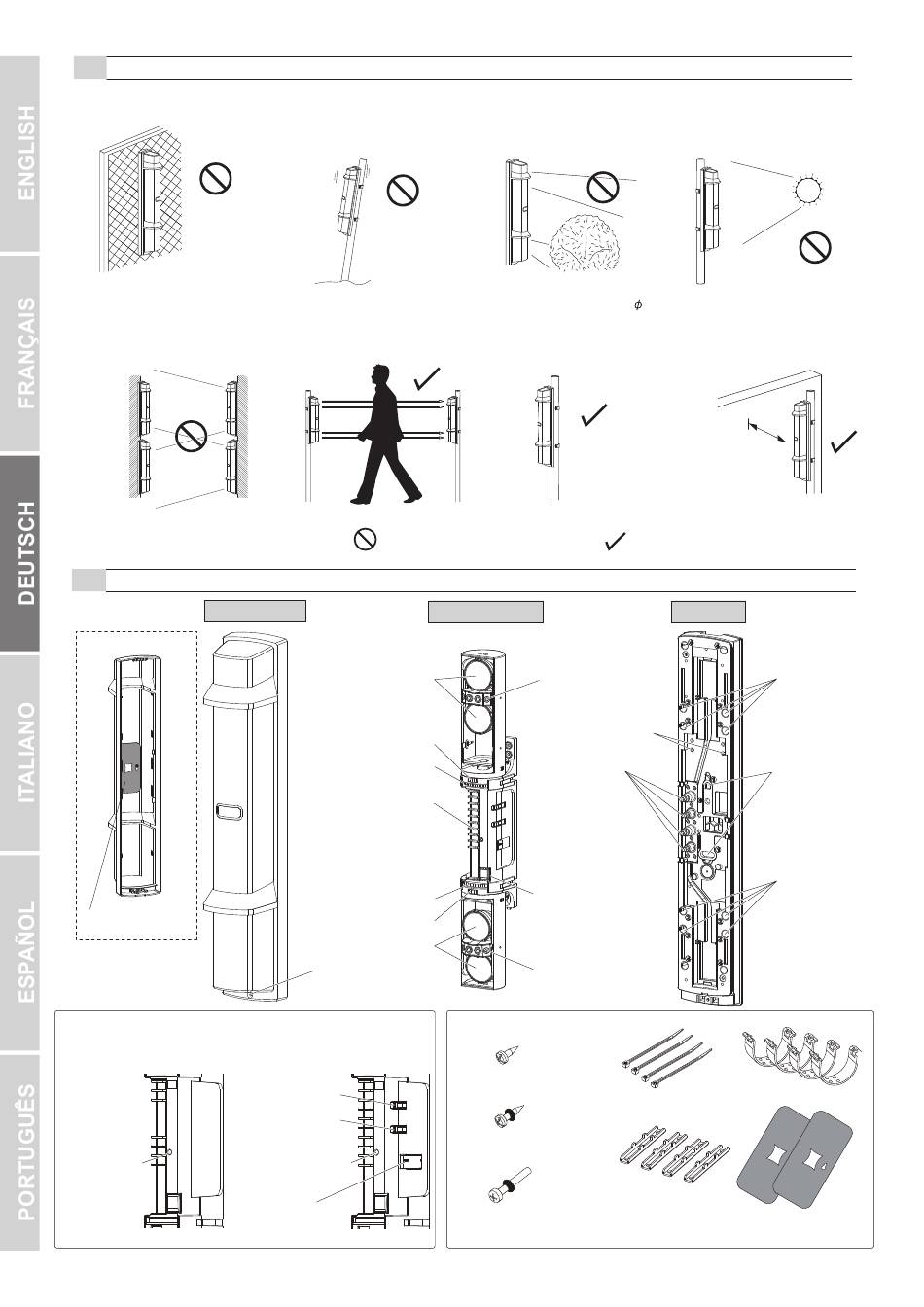

1-2 VORSICHTSMASSNAHMEN
Das Gerät nicht auf einer instabilen
Fläche installieren.
Die Infrarotstrahlen eines anderen
Modells sollten den Empfänger nicht
erreichen.
Empfänger
Empfänger
(anderer
Detektor)
1-3 TEILEKENNZEICHNUNG
Abdeckung
Platte zur
Strahlunterbrechung
FUNKTIONSEINSTELLUNGSSEKTION>>
<Sender>
T
Überwachungsbuchse (+)
Überwachungsbuchse (-)
Stromanzeige-LED
Pfosten nicht an einer Stelle
montieren, an der keine
ausreichende Stabilität
gewährleistet werden kann.
Das Gerät in einer Höhe
installieren, in der Objekte in
jedem Fall erkannt werden
können.
Sender
Sender
(anderer
Detektor)
Sender
Empfänger
Dieses Symbol ist ein Verbotszeichen.
Optische Linse
Einstellrad zur
horizontalen Ausrichtung
Einstellrad zur
vertikalen Ausrichtung
Anschlussklemmen
Einstellrad zur
vertikalen Ausrichtung
Einstellrad zur
horizontalen Ausrichtung
Optische Linse
Sicherungsschraube
der Abdeckung
<Empfänger>
R
Alarmanzeige-LED
Dip-Schalter
Das Gerät nicht an einer Stelle
installieren, wo Bäume, Blätter
oder andere Objekte, die sich im
Wind bewegen, den Infrarotstrahl
unterbrechen können.
Der Pfostendurchmesser sollte
34 bis 48 mm betragen.
Grundgerät
Sucher
Grundgerät Schraublöcher
zur Befestigung
Schneidhülse zur
Verkabelung
Sabotageknopf
Sucher
ZUBEHÖR>>
3×6 Blechschrauben für die
Pfostenhalterung: 4
4×20 Blechschrauben zur
Wandmontage (mit Gummidichtung): 4
M4×30 Schrauben zur Pfostenmontage
(mit Gummidichtung): 8
DE-2
Den Empfänger nicht an einer
Stelle installieren, an der er
direkter Sonneneinstrahlung
ausgesetzt ist.
[Empfänger]
Das Gerät mit mindestens einem
Meter Abstand von einer Mauer
oder einem Zaun installieren,
die oder der parallel zum Strahl
verläuft.
Mindestens 1 m
Dieses Symbol zeigt eine Empfehlung an.
Chassis
Schraublöcher zur
Pfostenmontage
Schraublöcher zur
Wandmontage
Schraublöcher zur
Pfostenmontage
U-Halter: 4
Spannbänder: 4
Pfostenhalterungen: 4
Platten zur Strahlunterbrechung: 2
(auf der Rückseite der
Abdeckung angebracht)
