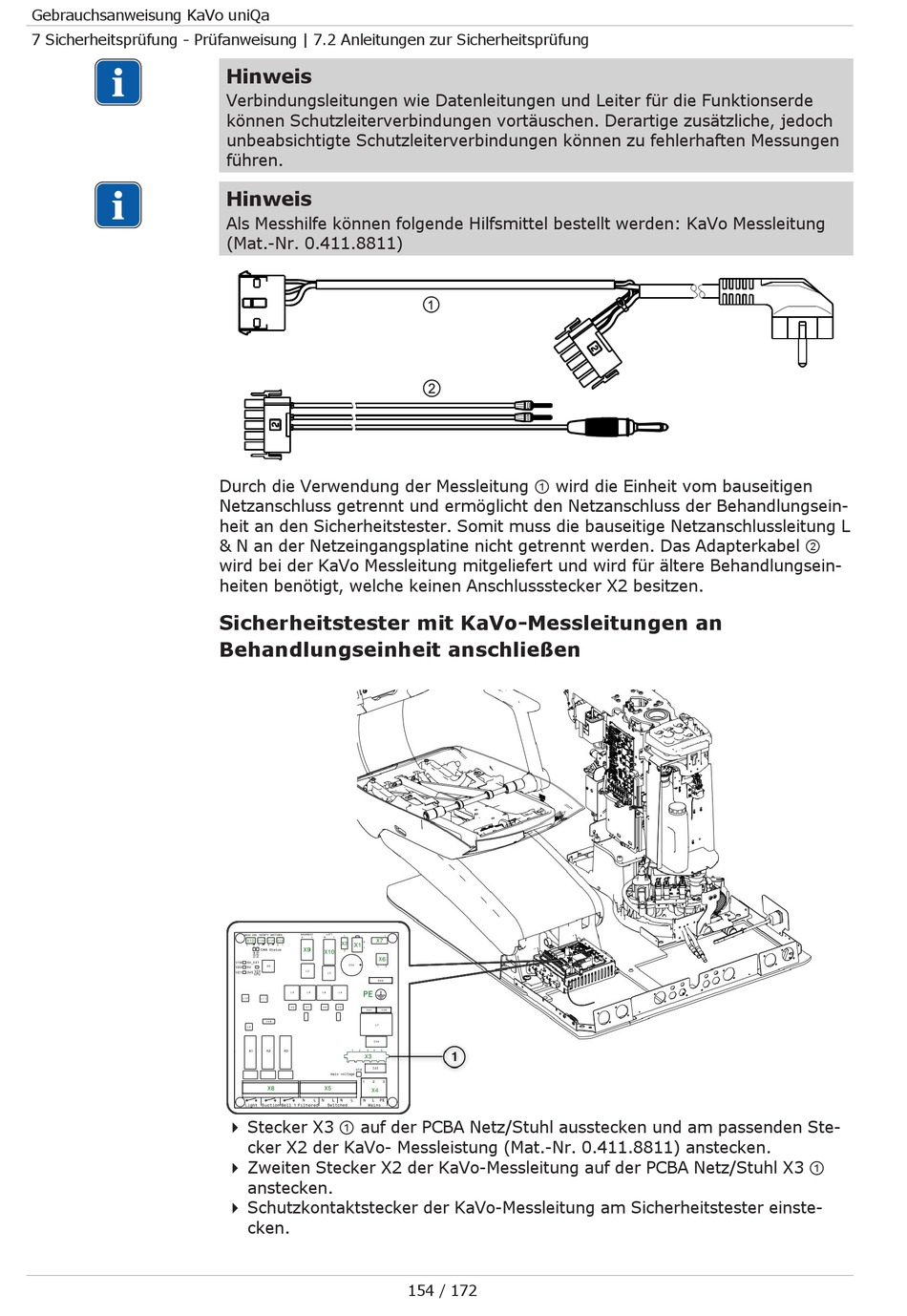

Gebrauchsanweisung KaVo uniQa
7 Sicherheitsprüfung - Prüfanweisung | 7.2 Anleitungen zur Sicherheitsprüfung
Hinweis
Verbindungsleitungen wie Datenleitungen und Leiter für die Funktionserde
können Schutzleiterverbindungen vortäuschen. Derartige zusätzliche, jedoch
unbeabsichtigte Schutzleiterverbindungen können zu fehlerhaften Messungen
führen.
Hinweis
Als Messhilfe können folgende Hilfsmittel bestellt werden: KaVo Messleitung
(Mat.-Nr. 0.411.8811)
Durch die Verwendung der Messleitung ① wird die Einheit vom bauseitigen
Netzanschluss getrennt und ermöglicht den Netzanschluss der Behandlungsein-
heit an den Sicherheitstester. Somit muss die bauseitige Netzanschlussleitung L
& N an der Netzeingangsplatine nicht getrennt werden. Das Adapterkabel ②
wird bei der KaVo Messleitung mitgeliefert und wird für ältere Behandlungsein-
heiten benötigt, welche keinen Anschlussstecker X2 besitzen.
Sicherheitstester mit KaVo-Messleitungen an
Behandlungseinheit anschließen
4 Stecker X3 ① auf der PCBA Netz/Stuhl ausstecken und am passenden Ste-
cker X2 der KaVo- Messleistung (Mat.-Nr. 0.411.8811) anstecken.
4 Zweiten Stecker X2 der KaVo-Messleitung auf der PCBA Netz/Stuhl X3 ①
anstecken.
4 Schutzkontaktstecker der KaVo-Messleitung am Sicherheitstester einste-
cken.
154 / 172
