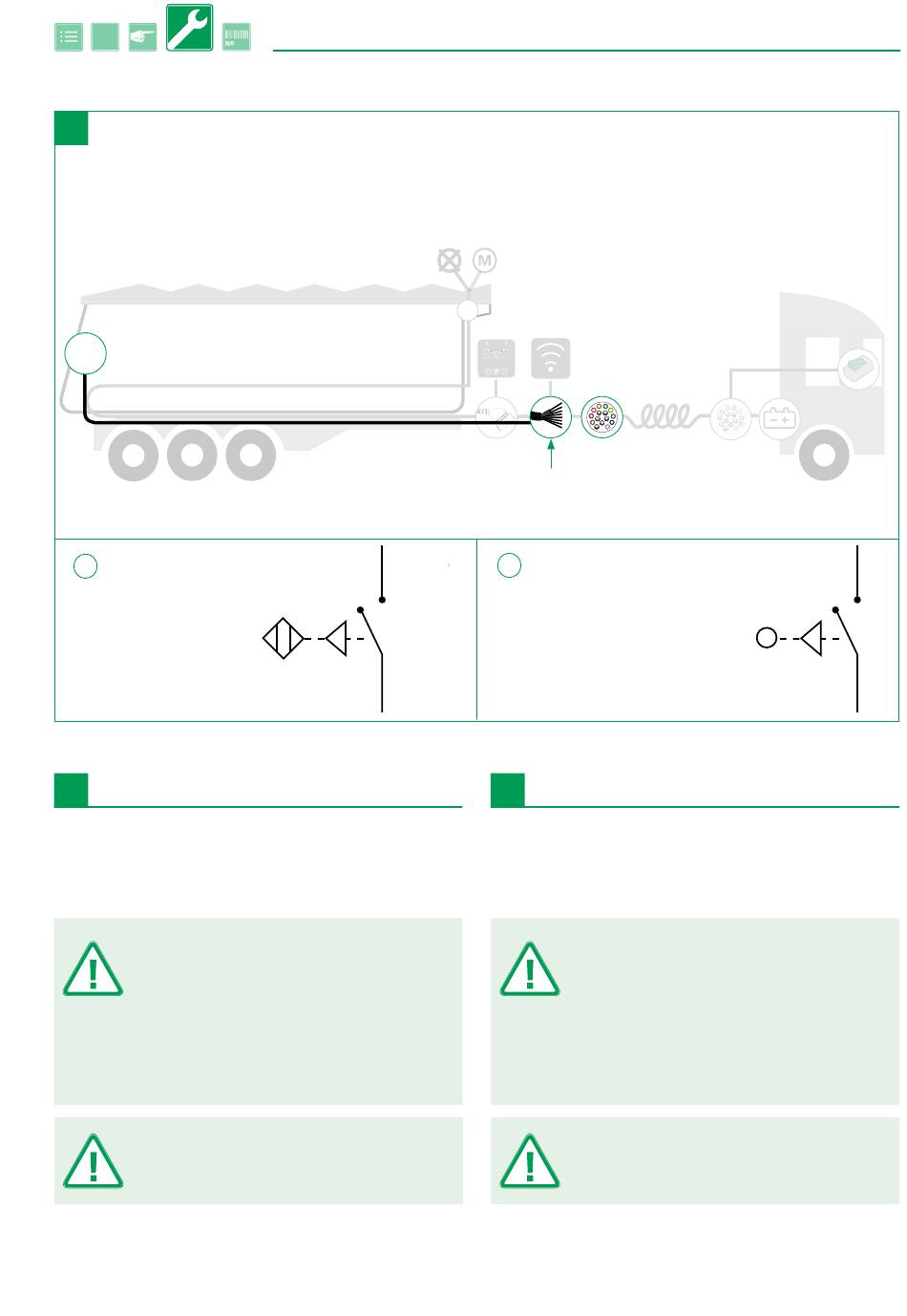

Positionsplan Für Klappensteuerung - Edscha Trailer Systems TipperRoof Montageanleitung

?
37
Trigger
24 V
a/b
X1/16
a
Magnetbetätigter Schalter
Solenoid operated switch
DE
Positionsplan für
Klappensteuerung
Arbeitsabfolge:
1. Verdeck montieren
2. Verdeck komplett öffnen
3. Drosselrückschlagventil bei geöffnetem
Verdeck gemäß Zeichnung auf Seite 89
einstellen
4. Erst nach erfolgter Einstellung Funktions-
prüfung bei geschlossenem Vereck
Alle Steckerbelegungen gemäß nachfolgenden
Plänen prüfem (Seite 91 und 92)
www.EdschaTS.com
E
9 10
8 1
15 11
7 2
14 12
6 13 3
5 4
Seite 44
Page 44
b
Nockenbetätigter Schalter (alternativ)
Cam-operated switch (alternative)
EN
Position plan for flap control
Work sequence:
1. Install roof
2. Open roof completely
3. Check throttle valve with open roof
according to figure on page 89
Only after adjustment has been completed
4.
test with roof closed
Check all plug allocations in accordance with the
following plans (pages 91 and 92)
