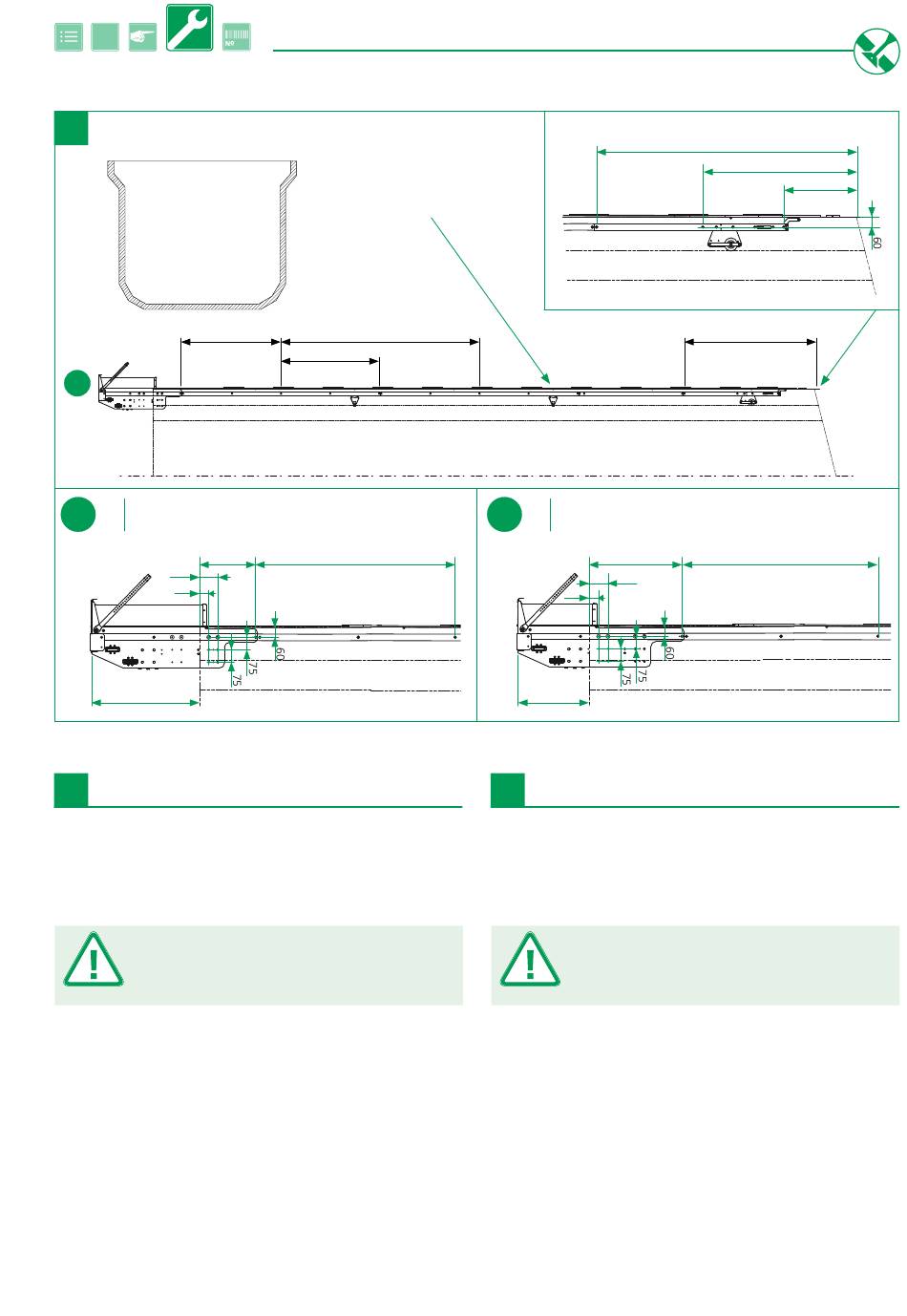

Beispiellochbild - Edscha Trailer Systems TipperRoof Montageanleitung

?
7
Schnitt
Konsole
Section
A-A
*
A-A (1:10)
Stirnwand der Mulde
1212,5
*
1.
Konsole: Beispiel Montageposition 650 mm
a
1.
Console: example mounting position 650 mm
337,5
110
55
650
DE

Beispiellochbild

*CAD Daten sowie Lochbilder bei anderer Konsolenlänge
auf Anfrage erhältlich
Bohrungen entgraten (siehe Seite 10)
www.EdschaTS.com
angepasste Schiene auftragsbezogen
(siehe Seite 19)
Adapted rail order-related
(see page 19)
2400
1187,5
1212,5
Heck · Rear
Konsole: Beispiel Montageposition 430 mm
b
1.
Console: example mounting position 430 mm
557,5
110
55
430
EN
Example hole pattern
*CAD data and hole patterns for another console length
available on request
Deburr bores (see page 10)
1572
930
440
1572
1212,5
13
