10.3.7 Outputs (nur SimplyStart Advance)
Die siebte Karte "Outputs" liefert einen Anschlussplan für die Ausgänge aus der
Portalmaschine.
DE

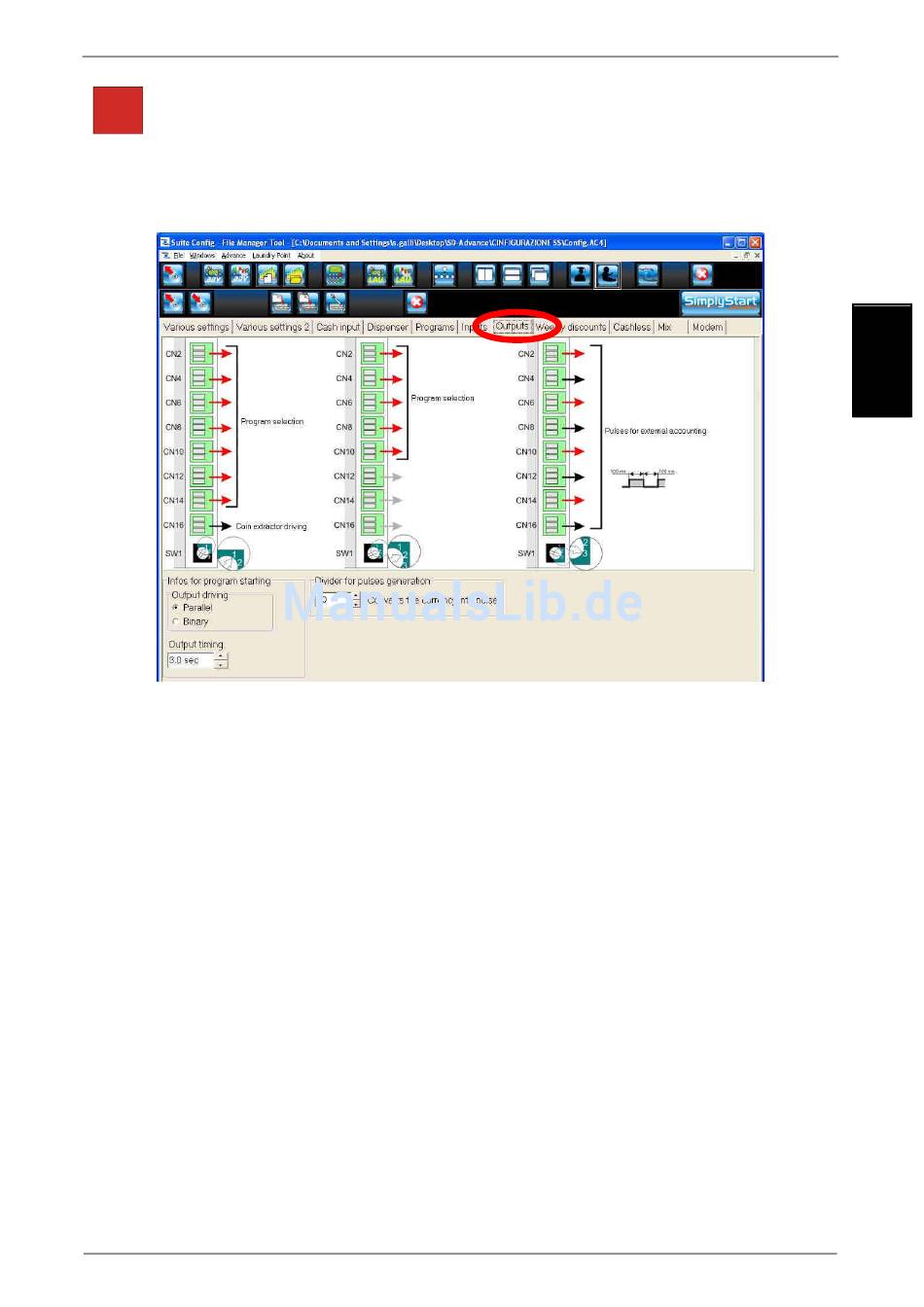

Abb. 48
Im oberen Teil des Fensters werden die Anschlusspläne der drei anschließbaren
MaxiBio-Steuerkarten dargestellt. Für jede Karte werden die Klemmen angegeben, mit
denen die auf die einzelnen Eingänge bezogenen Drähte zu verbinden sind (sowohl
fest als auch konfigurierbar). Die den konfigurierbaren Eingängen zugeordneten Namen
werden auf der Höhe der Klemmen aufgeführt, um die Verdrahtungen zu erleichtern.
Werden mehrere MaxiBio-Steuerkarten verwendet, muss für jede Karte die
entsprechende Netzadressierung eingestellt werden, so wie im unteren Teil des Plans
der einzelnen Karte gezeigt. Im unteren Teil des Fensters kann für die Ausgänge vor
allem der parallele oder binäre Modus ausgewählt werden.
Im parallelen Modus ("Parallel Output driving") entspricht jeder Ausgang einem
Waschprogramm. Da die erste MaxiBio-Steuerkarte bis zu 7 Programme steuern
kann, ist für die Verwaltung aller 12 Programme des SimplyStart Advance folglich eine
zweite MaxiBio-Steuerkarte erforderlich.
Im binären Modus ("Binary Output driving") können alle 12 Programme des
SimplyStart Advance mit einer einzigen MaxiBio-Steuerkarte verwaltet werden.
Die dritte MaxiBio-Steuerkarte kann verwendet werden, um bei einem SimplyStart
Advance
zusätzlich
zu
den
anderen
beiden
Steuerkarten
die
externen
elektromechanischen Zähler zu steuern.
Sollte die dritte MaxiBio-Steuerkarte für die Steuerung der elektromechanischen Zähler
vorhanden sein, kann der Teiler für die Impulserzeugung eingestellt werden.
Schließlich kann die Aktivierungszeit der Ausgänge eingestellt werden.
63
