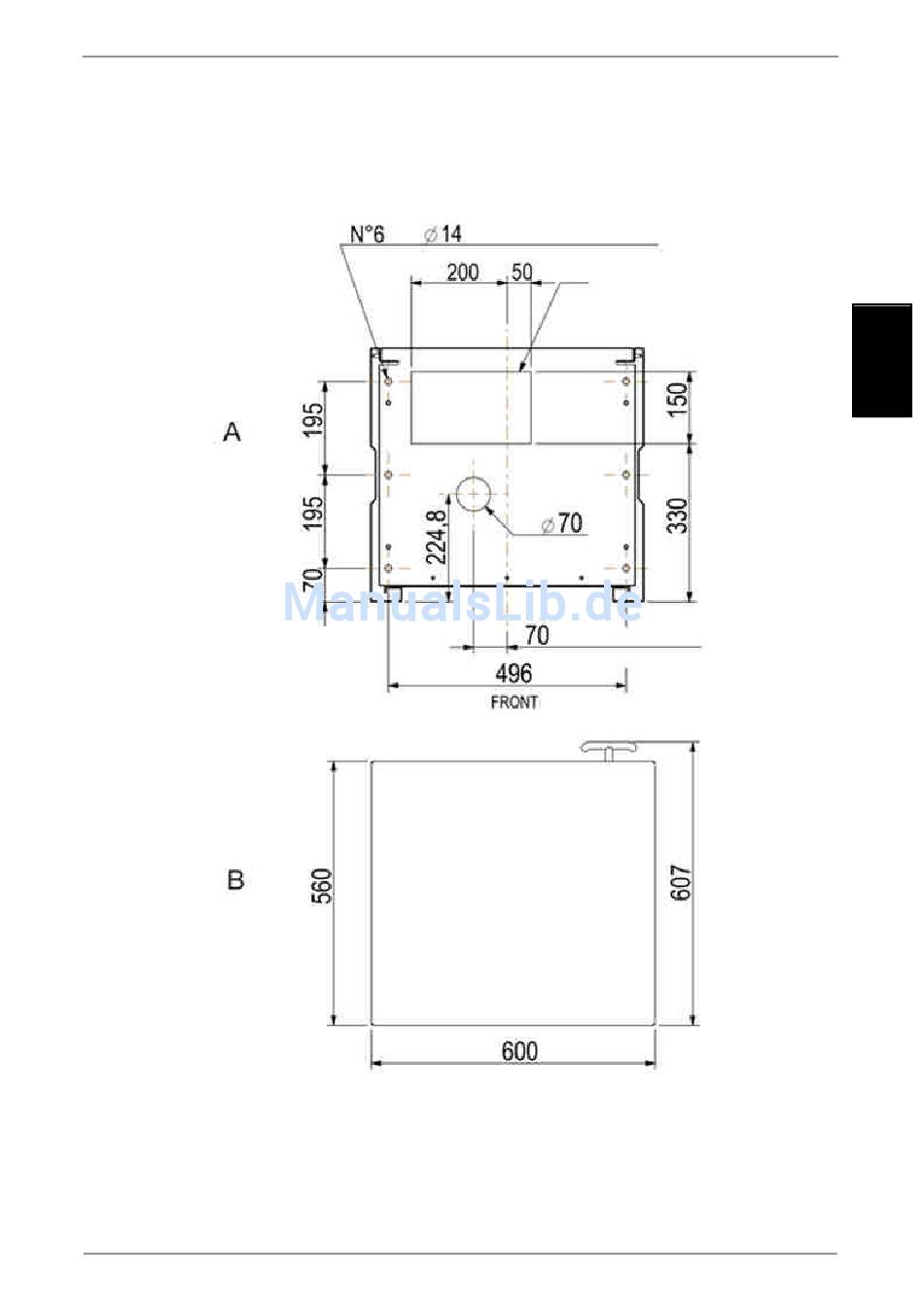

Das Schema A in der Abbildung 7 zeigt die Konfiguration der Gehäusebasis und gibt
die Maße für seine korrekte Installation mit Bolzen mit einem Durchmesser von 14 mm
an.
Das
Schema B
zeigt
die
Konfiguration
und die
Abmessungen
der
Gehäuseabdeckung mit dem Griff für die Türöffnung an
.
DE
Abb. 7
