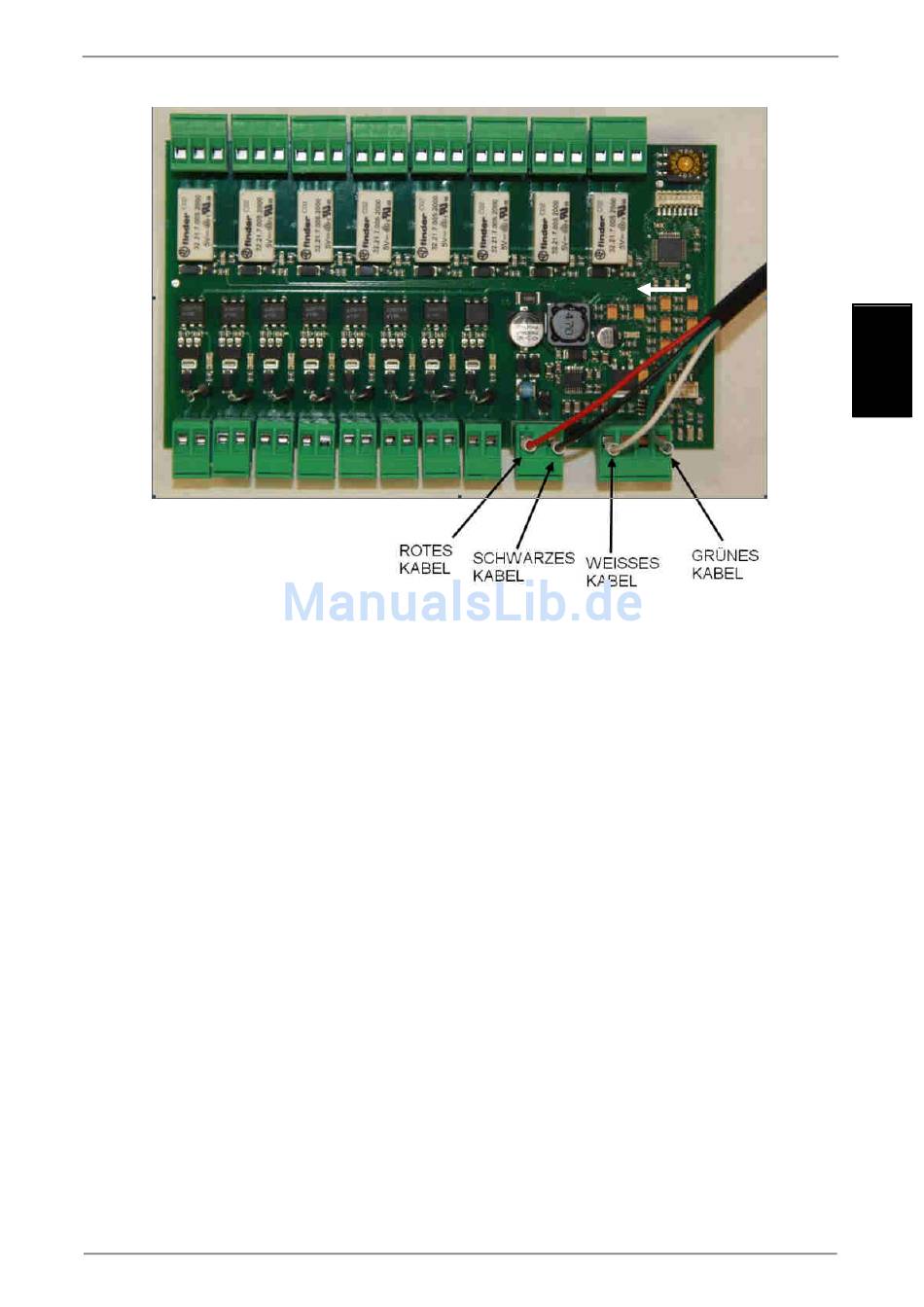

Abb. 29 MaxiBio-Steuerkarte ohne Außenabdeckung
Das folgende Schema stellt die MaxiBio-Steuerkarte dar (Abbildungen 30÷33).
Die Steuerkarte verfügt über: Die Karte hat 8 Ausgangsanschlüsse (von Cn2 bis Cn16),
8 Eingangsanschlüsse (von a bis h), einen Eingang für die Stromversorgung in
Niederspannung 24 VDC ± 20% und einen Eingang für den Anschluss an den
SimplyStart Advance (Standard RS485).
Die Steuerkarte MaxiBio wie gezeigt an das Gerät anschließen.
Die Ein- und Ausgangssignale an die Steuerkarte/n Maxibio anschließen, wobei die
nachstehend aufgeführten Diagramme zu berücksichtigen sind.
Jeder Ausgangsanschluss ist mit 3 Kontakten versehen (Relais) : Einer rechts,
normalerweise geöffnet (NO), ein allgemeiner in der Mitte (C) und einer links,
normalerweise geschlossen (NC).
Für die Konfiguration der "Ausgänge" ist das Kapitel "Programmierung über PC"
dieses Handbuchs nachzuschlagen.
Für die Konfiguration der Eingänge ist der Abschnitt "Eingänge" im Kapitel
"Programmierung über PC" dieses Handbuchs nachzuschlagen.
