Simply Start Advance/Autocoin Advance - Bedienungshandbuch

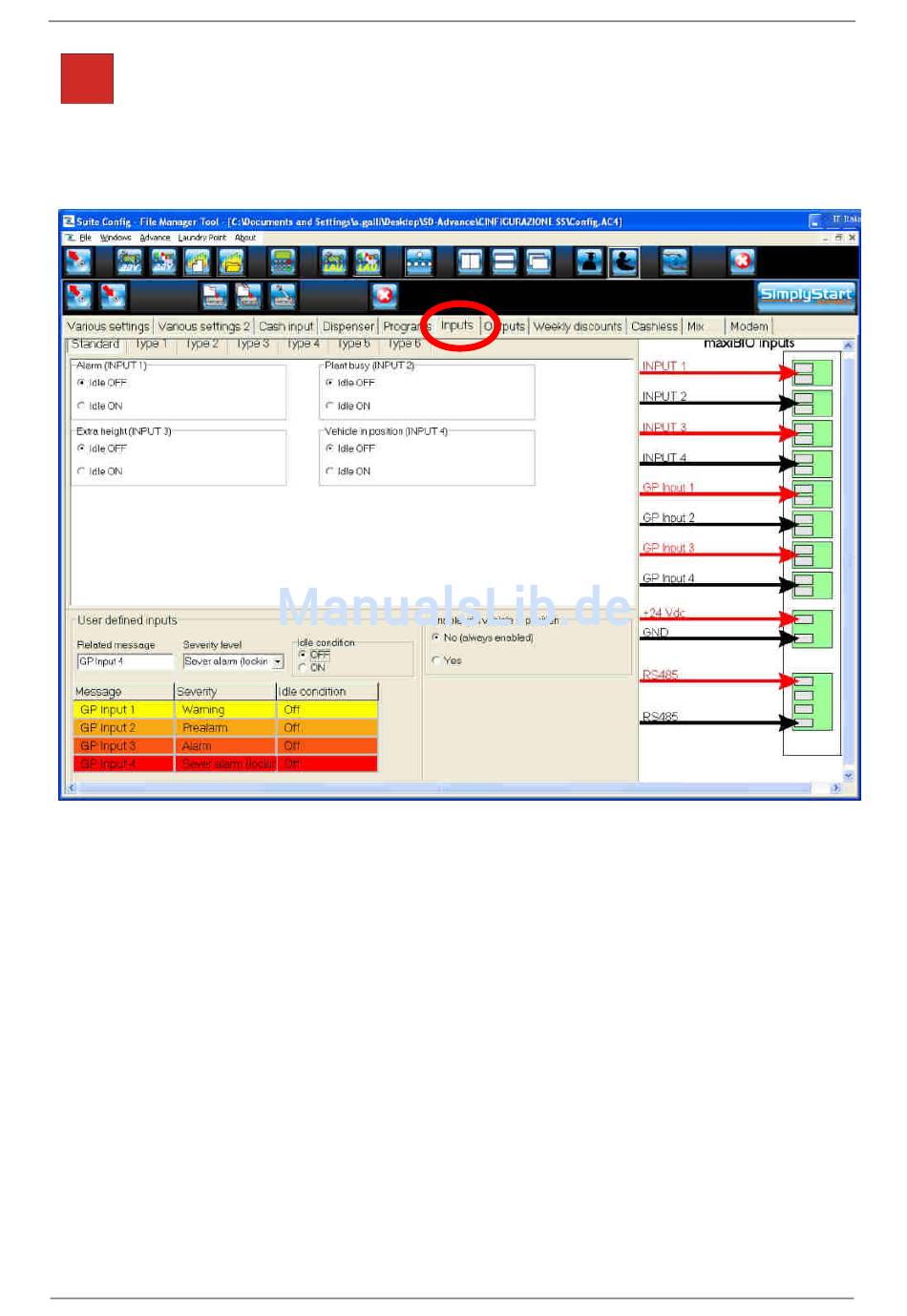

10.3.6 Inputs (nur SimplyStart Advance)
Die sechste Karte bezieht sich auf die "Inputs" und ermöglicht die Konfiguration der
Eingänge vom Waschportal zur Maschine.
Auf der rechten Seite des Fensters wird der Anschlussplan der MaxiBio-Steuerkarte
mit der Angabe der Klemmen dargestellt, um die verschiedenen Kabel anzuschließen,
über die die vom Waschportal kommenden Signale geführt werden.
Im mittleren Teil des Fensters befinden sich vier Karten, die sich auf den
Konfigurationstyp beziehen: Tatsächlich kann zwischen der Standardkonfiguration und
vier weiteren Konfigurationsarten ausgewählt werden, die zur Verwaltung weiterer
Waschanlagen geeignet sind.
Im Standardmodus stehen 4 Eingänge mit fester Funktion und 4 mit einer vom
Anwender konfigurierbaren Funktion zur Verfügung.
Es kann ausgewählt werden, ob die 4 Eingänge mit fester Funktion (Alarm, Plant
busy, Extra height, Vehicle in position) "Idle ON" (eingeschaltet) oder "Idle OFF"
(ausgeschaltet) sein sollen.
Was die 4 Eingänge mit der konfigurierbaren Funktion anbelangt, kann dagegen eine
zugeordnete Meldung, di e Wi c htigkeit (Ni c ht Verwendet, Warning, Preal a rm, Al a rm, Sever
alarm) und der Ruhezustand ("ON" oder "OFF") ausgewähl t werden. Um die Wahl
60
Abb. 46
