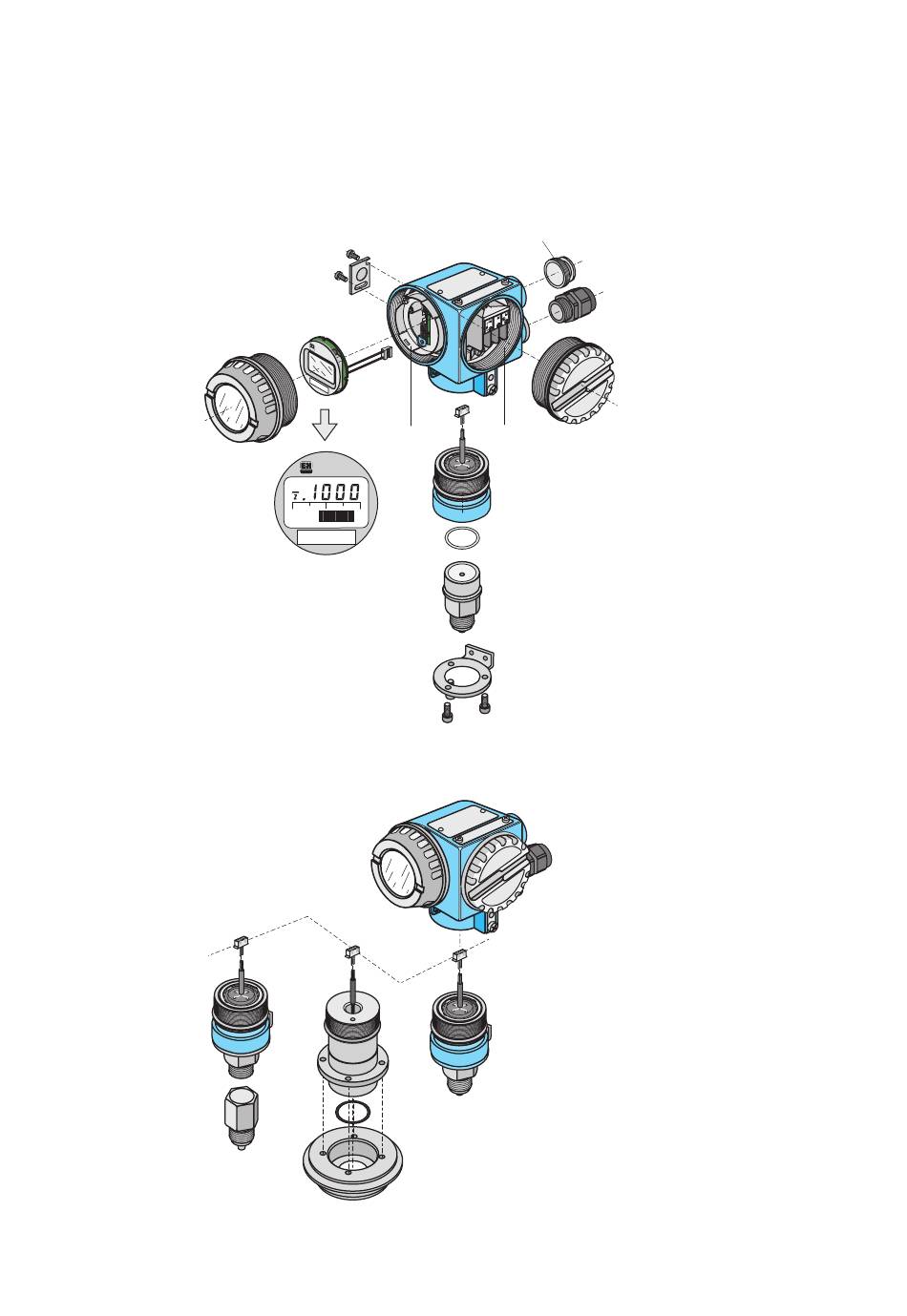

Geräteaufbau
PMP 731
Prozeßanschluß
Gewinde
Membran
frontbündig
PMP 731
Prozeßanschluß
Gewinde
Membran innenliegend
mit Adapter
Modularität
Die intelligenten Drucktransmitter von
Endress+Hauser
• Cerabar S:
Über-/Absolutdruckmessung
• Deltabar S:
Differenzdruck-, Füllstand- und Durch-
flußmessung (siehe TI 256P)
bieten durch ihre hohe Modularität ein
zukunftweisendes Produktkonzept.
Abdeckschieber für
Bedienelemente
0 - 1
0 B A
R A
B S
Elektronikraum
-0.1...0.3 bar
wahlweise Anzeigemodul zur
Anzeige der Meßwerte und
zur vereinfachten Bedienung
vor Ort
PMC 731
frontbündige Prozeßanschlüsse
Goretex-Filter
A
0 m
4 .. .2
3
2
Te st
1
Anschlußraum
Sensormodul
Dichtung wechselbar
Prozeßanschluß
wechselbar
T4-Gehäuse
A
0 m
4 .. .2
3
2
Te st
1
PMC 731
Prozeßanschluß
Gewinde
3
Dazu gehören:
• austauschbare Sensormodule und
Prozeßanschlüsse
• austauschbare Gehäuseversionen
• universelle, austauschbare Elektronik
für Über-/Absolutdruck und Differenz-
druck
• eine einfache und einheitliche Bedie-
nung
Austauschbare Sensormodule
Werksseitig werden die Sensormodule
komplett über Druck und Temperatur
ausgemessen. Diese Daten werden im
Sensormodul gespeichert. Nach einem
Wechsel des Sensormoduls werden die
Daten automatisch vom kalibrierten Sen-
sormodul in die Elektronik geladen. Der
Drucktransmitter ist ohne Neukalibration
sofort einsatzbereit.
Anzeigemodul
Zur Anzeige von Meßwerten und zur ver-
einfachten Bedienung vor Ort steht ein
Anzeigemodul mit folgenden Eigen-
schaften zur Verfügung:
• Die Digitalanzeige gibt den aktuellen
Druckmeßwert als vierstellige Zahl
aus. Die Balkenanzeige stellt bei
4...20 mA-Geräten den aktuellen
Stromwert und bei Feldbus-Geräten
das Verhältnis des aktuellen Druck-
meßwertes zum eingestellten Meßbe-
reich dar.
• Das Gehäuse verfügt über je einen ge-
trennten Elektronik- und Anschluß-
raum.
Gehäuse
Für Drucktransmitter Cerabar S ist das
Gehäuse T4 für stehende Montage vor-
gesehen:
• Schutzart IP 65
• Elektronik und Anschlußraum getrennt
• Bedienelemente frei zugänglich außen
am Gerät
• Kabeleinführung wahlweise
M 20x1,5, ½ NPT oder G ½ sowie
PROFIBUS-PA M12-,
Foundation Fieldbus 7/8"- oder
Harting Han7D-Stecker
• Gehäuse 270° drehbar
Austauschbare Prozeßanschlüsse
• Die Sensordichtung und der Prozeßan-
schluß des Cerabar S PMC 731 sind
mit wenigen Handgriffen wechselbar.
• Bei Bedarf stehen für den PMC 731
auch frontbündige Prozeßanschlüsse
für hygienische Anwendungen zur Ver-
fügung.
• Für Cerabar S PMP 731 sind unter-
schiedliche Gewindevarianten wahl-
weise mit frontbündiger oder innenlie-
gender Trennmembran verfügbar. Ver-
wenden Sie Geräte mit frontbündiger
Membran bei hochviskosen Medien.
