Geräteaufbau - Endress+Hauser deltabar S PMD 230 Technische Information

Geräteaufbau
T5-Gehäuse
(Anzeige oben)
d u l e
r m o
n s o
k s e
a m i
K e r
für FMD 230
für PMD 230

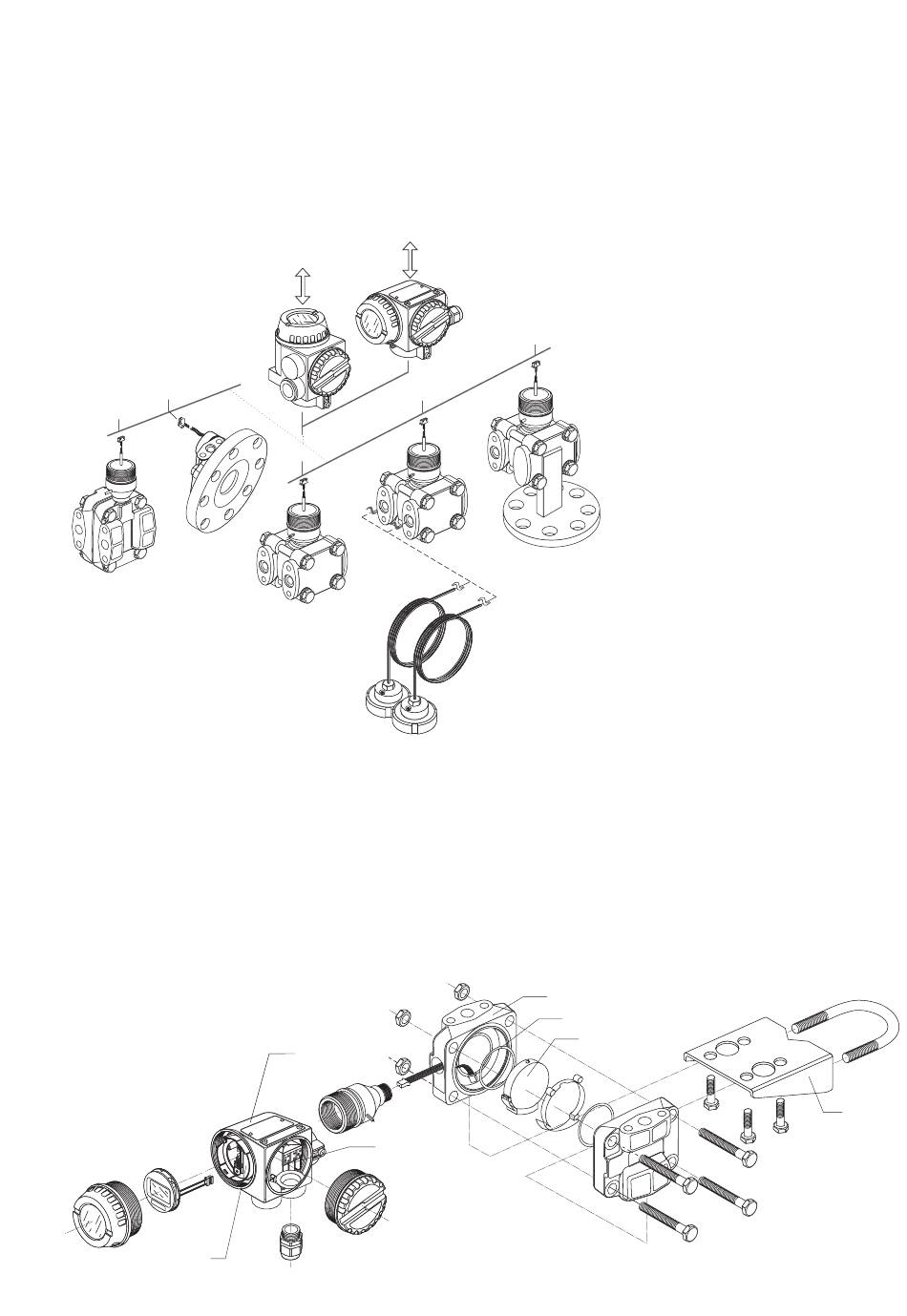

Beispiel: Aufbau des PMD 230
0 - 1 0 - 1
0 B A 0 B A
R A R A
B S B S
Elektronikraum
Modularität
Die beiden intelligenten Drucktransmit-
ter von Endress+Hauser
• Deltabar S: Differenzdruck-, Füllstand-
und Durchflußmessung
• Cerabar S (TI 216P, TI 217P):
Überdruck-/Absolutdruckmessung
bieten durch ihre umfassende Modulari-
tät ein zukunftweisendes Produktkon-
zept.
einfacher
Austausch
der Elektronik
A
0 m
4. ..2
3
t t 2
Tes Tes
1
0 m 0 m A A
4. ..2 4. ..2
3
2
Tes Tes t t
1
t a l
M e
für FMD 633
für PMD 235
Austauschbare Sensormodule
Werksseitig werden die Sensormodule
komplett über Druck und Temperatur
ausgemessen. Diese Daten werden im
Sensormodul unverlierbar gespeichert.
Nach dem Wechsel des Sensormoduls
holt sich der Deltabar S beim Einschal-
ten automatisch die Daten vom kalibrier-
ten Sensormodul und der Differenz-
drucktransmitter ist einsatzbereit – ohne
Neukalibration.
T4-Gehäuse
(Anzeige seitlich)
Klemmen-
A A
0 m 0 m
4. ..2 4. ..2
3
2
Te st Te st Anschlußraum
1
T4-Gehäuse
(Anzeige seitlich)
u l e
o d
o r m
n s
l s e
für FMD 630
Einfacher Wechsel
der Sensormodule
Ovalflansch*
Sensordichtung*
Keramiksensor*
3
Dazu gehören:
• austauschbare Sensormodule und
Prozeßanschlüsse
• universelle Elektronik für Druck und
Differenzdruck
• eine einfache und einheitliche Bedie-
nung
Anzeigemodul
Zur Anzeige von Meßwerten und zur ver-
einfachten Bedienung vor Ort steht eine
Anzeige mit folgenden Eigenschaften
zur Verfügung:
• Große vierstellige Differenzdruckanzei-
ge mit darunterstehender Balkenanzei-
ge des Stroms.
• Elektronik und Klemmen-Anschluß-
raum des Gehäuses sind getrennt. Die
Anzeige wird im Elektronikraum aufge-
steckt, so daß die Klemmen im Klem-
men-Anschlußraum immer zugänglich
bleiben.
• Zertifiziert für den Einsatz in explosions-
gefährdeten Bereichen.
Gehäuse
Für Differenzdrucktransmitter Deltabar S
sind die Gehäuse:
• T5 für liegende Montage und
• T4 für stehende Montage
vorgesehen. Beide Gehäuse erfüllen die
folgenden Anforderungen:
• Schutzart IP 65
• Elektronik und Klemmen-Anschluß-
raum getrennt
• Bedienelemente frei zugänglich außen
am Gerät
• Kabeleinführung wahlweise
Pg 13,5 mit Wadi-Verschraubung,
M 20x1,5, ½ NPT oder G ½.
• PROFIBUS-PA M12-, FF 7/8"- oder
Harting HAN7D-Stecker
• Gehäuse um 330° drehbar
Austauschbare Prozeßanschlüsse
• Die Sensordichtung und der Prozeßan-
schluß des Deltabar S sind mit weni-
gen Handgriffen wechselbar.
• Die Anforderung nach Beständigkeit
kann durch die geeignete Werkstoff-
auswahl für den Prozeßanschluß gesi-
chert werden.
Deltabar S PMD 230
* mediumberührte Teile
Montage-
set mit
Schrauben
