Safety Manual
SD 159P/00/de

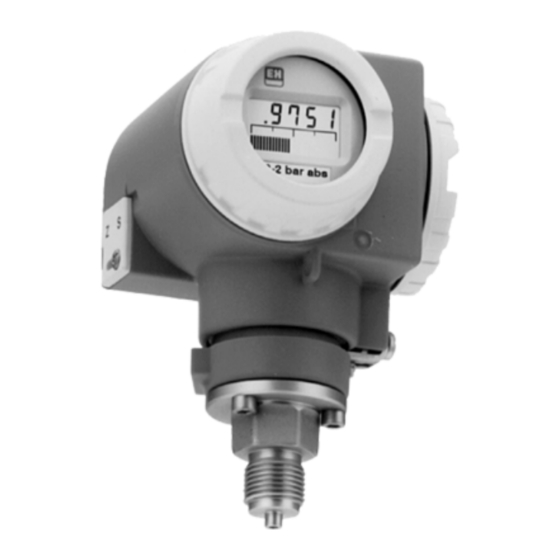

Drucktransmitter
cerabar S PMC 731/631
cerabar S PMP 731/635
mit 4...20 mA Ausgangssignal
Handbuch zur Funktionalen Sicherheit
Anwendungsbereich
Druckmessung (z.B. Grenzdrucküberwa-
chung), welche den besonderen Anfor-
derungen der Sicherheitstechnik nach
IEC 61508/ IEC 61511-1 (FDIS) genügen
sollen.
Die Messeinrichtung erfüllt die Anforde-
rungen
•
an funktionale Sicherheit gemäß
IEC 61508/IEC 61511-1(FDIS)
•
an Explosionsschutz (je nach Version)
•
an elektromagnetische Verträglichkeit
nach EN 61326 und NAMUR-Empfeh-
lung NE 21.
Ihre Vorteile
•
Einsatz für Grenzdrucküberwachung
bis SIL 2, unabhängig bewertet
(Functional Assessment) durch
TÜV Rheinland nach IEC 61508/
IEC 61511-1 (FDIS)
•
Kontinuierliche Messung
•
Einfache Inbetriebnahme
