Настройка

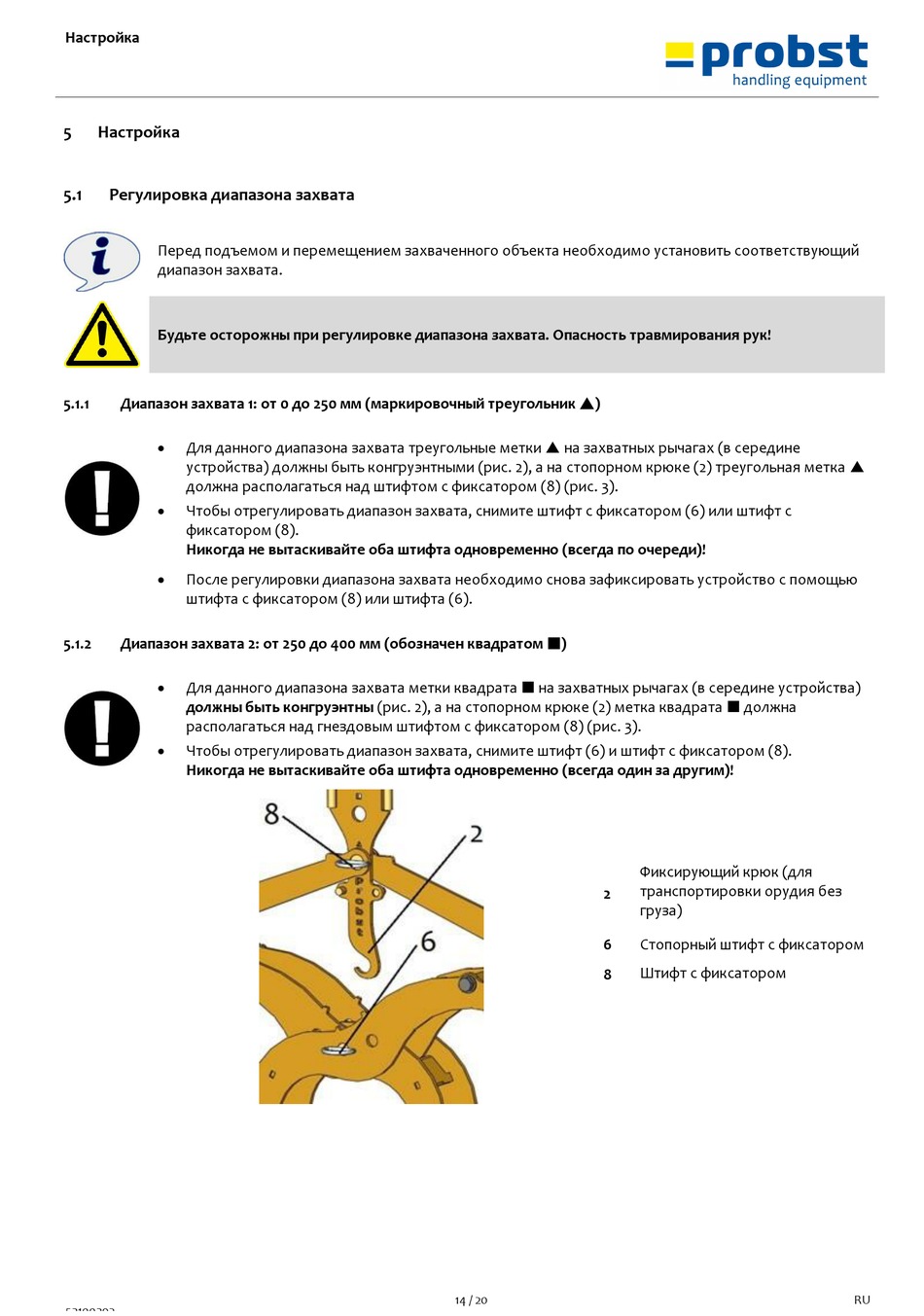

5 Настройка
5.1 Регулировка диапазона захвата
Перед подъемом и перемещением захваченного объекта необходимо установить соответствующий
диапазон захвата.
Будьте осторожны при регулировке диапазона захвата. Опасность травмирования рук!
Диапазон захвата 1: от 0 до 250 мм (маркировочный треугольник )
5.1.1
•
Для данного диапазона захвата треугольные метки  на захватных рычагах (в середине
устройства) должны быть конгруэнтными (рис. 2), а на стопорном крюке (2) треугольная метка 
должна располагаться над штифтом с фиксатором (8) (рис. 3).
•
Чтобы отрегулировать диапазон захвата, снимите штифт с фиксатором (6) или штифт с
фиксатором (8).
Никогда не вытаскивайте оба штифта одновременно (всегда по очереди)!
•
После регулировки диапазона захвата необходимо снова зафиксировать устройство с помощью
штифта с фиксатором (8) или штифта (6).
Диапазон захвата 2: от 250 до 400 мм (обозначен квадратом )
5.1.2
•
Для данного диапазона захвата метки квадрата  на захватных рычагах (в середине устройства)
должны быть конгруэнтны (рис. 2), а на стопорном крюке (2) метка квадрата  должна
располагаться над гнездовым штифтом с фиксатором (8) (рис. 3).
•
Чтобы отрегулировать диапазон захвата, снимите штифт (6) и штифт с фиксатором (8).
Никогда не вытаскивайте оба штифта одновременно (всегда один за другим)!
53100392
2
6
8
14 / 20
Фиксирующий крюк (для
транспортировки орудия без
груза)
Стопорный штифт с фиксатором
Штифт с фиксатором
RU
