ELEKTRISCH
➢ Ausgangsspannung: Wählen Sie die Ausgangsnennspannung.
◼
208V , 220V ,230V und 240V.
➢ Ausgangsfrequenz: Wählen Sie die Ausgangsnennfrequenz.
◼
50Hz: Die Ausgangsfrequenz ist auf 50Hz eingestellt.
◼
60Hz: Die Ausgangsfrequenz ist auf 60Hz eingestellt.
➢ CVCF-Modus (Konstantspannungs- und Konstantfrequenzfunktion)
◼
Aktivieren: Die CVCF-Funktion ist aktiviert. Die Ausgangsfrequenz wird entsprechend der Einstellung
von "OP Freq." auf 50 Hz oder 60 Hz festgelegt. Die Eingangsfrequenz könnte von 46Hz bis 64Hz
betragen.
◼
Deaktivieren: Die CVCF-Funktion ist deaktiviert. Die Ausgangsfrequenz synchronisiert sich mit der
Bypassfrequenz innerhalb von 46~54 Hz bei einem 50Hz-System bzw. innerhalb von 56~64 Hz bei einem
60Hz-System. Deaktivieren ist die Standardeinstellung.
➢
Umgehung Verboten:
◼
Aktivieren: Umgehungsverbot ist aktiviert. Wenn es ausgewählt ist, darf es unter keinen Umständen im
Umgehungsmodus ausgeführt werden.
◼
Deaktivieren: Umgehungsverbot ist deaktiviert. Wenn dieses Kontrollkästchen aktiviert ist, läuft die USV
je nach der Einstellung "Bypass at UPS off" im Bypass-Modus. Dies ist die Standardeinstellung.
➢ Bypass bei UPS aus: Wählen Sie den Umgehungsstatus beim manuellen Ausschalten der USV. Diese Einstellung
ist nur verfügbar, wenn "Überbrückung verboten" auf "Deaktivieren" eingestellt ist.
◼
Aktivieren: Umgehung aktiviert. Wenn ausgewählt, wird der Bypass-Modus aktiviert.
◼
Deaktivieren: Umgehung deaktiviert. Wenn dieses Kontrollkästchen aktiviert ist, erfolgt beim manuellen
Ausschalten der USV keine Ausgabe über die Umgehung.
➢ Bypass-Spannungsbereich: Stellen Sie den Bypass-Spannungsbereich ein.
◼
L: Niederspannungspunkt für Bypass. Der Einstellbereich beträgt 176V ~ 209V
◼
H: Hochspannungspunkt für Bypass. Der Einstellbereich beträgt 231V ~ 264V

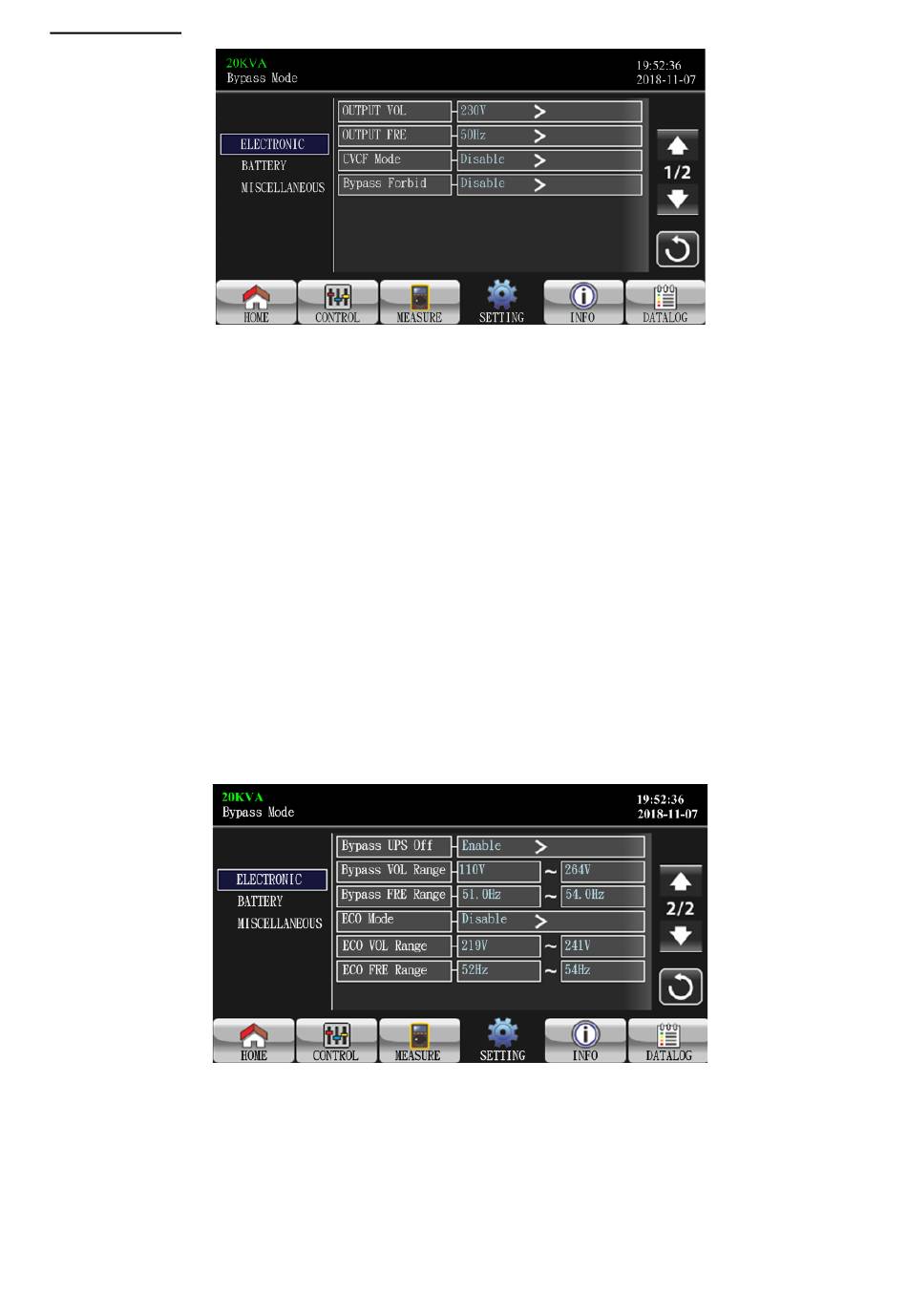

Elektrische Einstellung Seite 1
Elektrische Einstellung Seite 2
