insbesondere nicht, den internen Standard-Akku an den externen Akku anzuschließen. Der Batterietyp
und die Spannung können unterschiedlich sein, wenn Sie sie miteinander verbinden, besteht die Gefahr
eines Stromschlags oder Brandes!
Warnung: (Nur für Langstreckenmodell)
● Stellen Sie sicher, dass ein Gleichstromschutzschalter oder eine andere Schutzvorrichtung zwischen der
USV und dem externen Akkupack installiert ist. Falls nicht, installieren Sie ihn bitte sorgfältig. Schalten
Sie den Batterietrennschalter vor der Installation aus.
HINWEIS: Stellen Sie den Batterie-Pack-Unterbrecher auf "OFF" und installieren Sie dann das
Batterie-Pack.
● Achten Sie unbedingt auf die auf der Rückseite markierte Nennspannung der Batterie. Wenn Sie die
Nummern des Akkupacks ändern möchten, stellen Sie bitte sicher, dass Sie die Einstellung gleichzeitig
ändern. Der Anschluss mit falscher Batteriespannung kann zu dauerhaften Schäden an der USV führen.
Stellen Sie sicher, dass die Spannung des Akkupacks korrekt ist.
● Achten Sie besonders auf die Polaritätskennzeichnung auf dem externen Batterieklemmenblock. Und
stellen Sie sicher, dass die richtige Batteriepolarität angeschlossen ist. Ein falscher Anschluss kann zu
dauerhaften Schäden an der USV führen.
● Stellen Sie sicher, dass die Verdrahtung der Schutzerdung korrekt ist. Die Stromspezifikation, Farbe,
Position, Verbindung und Leitfähigkeitszuverlässigkeit des Drahtes sollten sorgfältig geprüft werden.
● Stellen Sie sicher, dass die Eingangs- und Ausgangsleitung des Dienstprogramms korrekt ist. Die
Stromspezifikation, Farbe, Position, Verbindung und Leitfähigkeitszuverlässigkeit des Kabels sollten
sorgfältig geprüft werden. Vergewissern Sie sich, dass die L/N-Seite korrekt ist und nicht umgekehrt
oder kurzgeschlossen ist.
2-4. USV-Installation für Parallelsystem
Wenn die USV nur für den Einzelbetrieb verfügbar ist, können Sie diesen Abschnitt zum nächsten
überspringen.
1) Installieren und verdrahten Sie die USV gemäß Abschnitt 2-3.
2) Schließen Sie die Ausgangsdrähte jeder USV an einen Ausgangsunterbrecher an.
3) Schließen Sie alle Ausgangs-Unterbrecher an einen Hauptausgangs-Unterbrecher an. Dieser
Hauptausgangs-Unterbrecher wird dann direkt mit den Lasten verbunden.
4) Gemeinsame Akkupacks oder unabhängige Akkupacks sind zulässig.
5) Beachten Sie den folgenden Schaltplan:

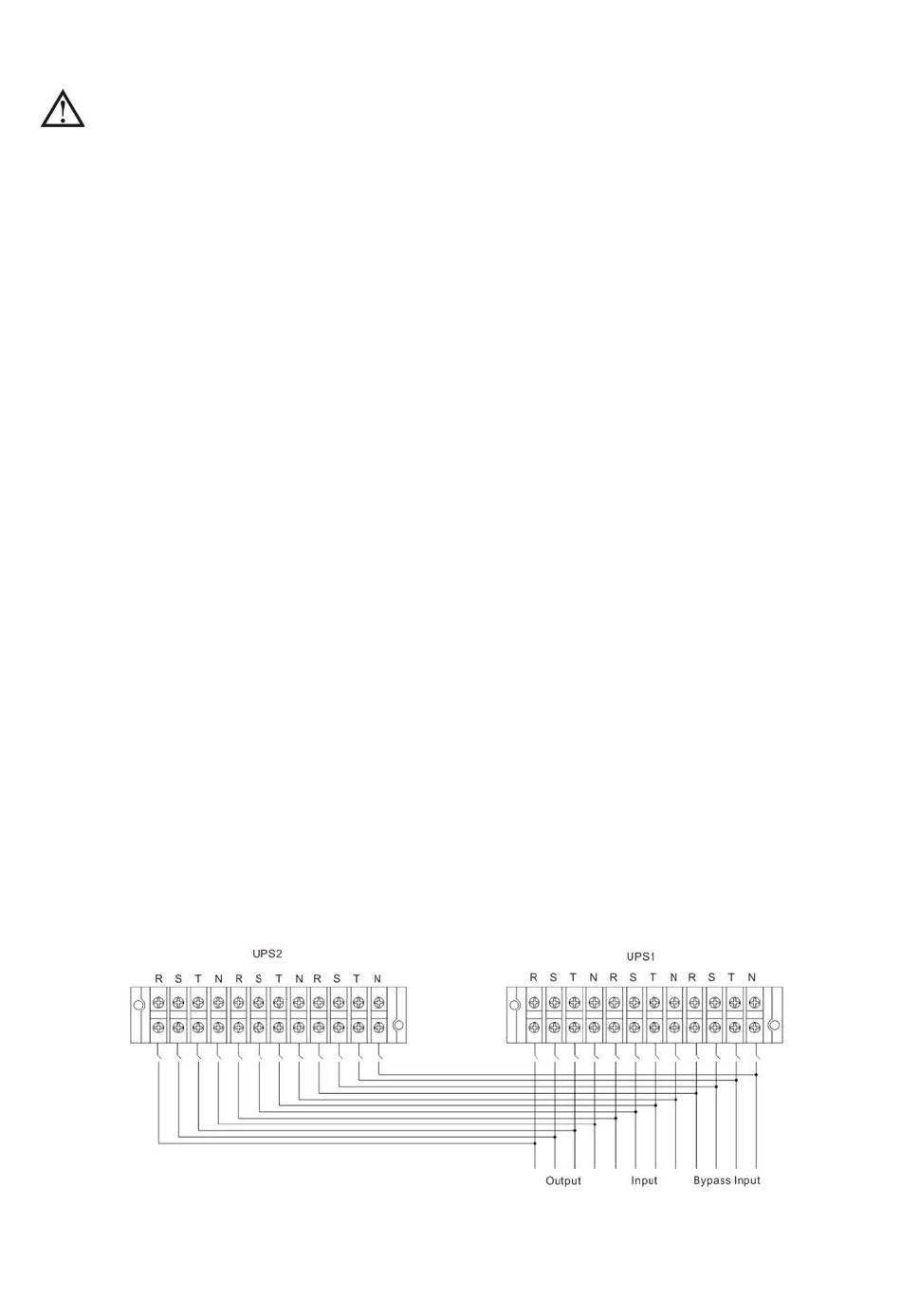

Verdrahtungsplan des Parallelsystems für 10K/15K/20K
