Pkm KS82.3A+ UB Bedienungsanleitung Seite 10

8. Stecken Sie die Tür vorsichtig auf den Scharnierstift (7) des unteren
Scharniers. Halten Sie die Tür gut ausgerichtet. Lassen Sie sich bei diesen
Arbeitsschritten unbedingt von einer zweiten Person assistieren.
9. Stecken Sie den Scharnierstift (5) der oberen Metallplatte (6) in die
Vorrichtung der Türe und verschrauben sie die ausgerichtete Platte mit den
dazu gehörigen Schrauben (1).
10. Bitte überprüfen Sie abschließen noch einmal, ob die Tür genau
ausgerichtet ist und ordnungsgemäß schließt.

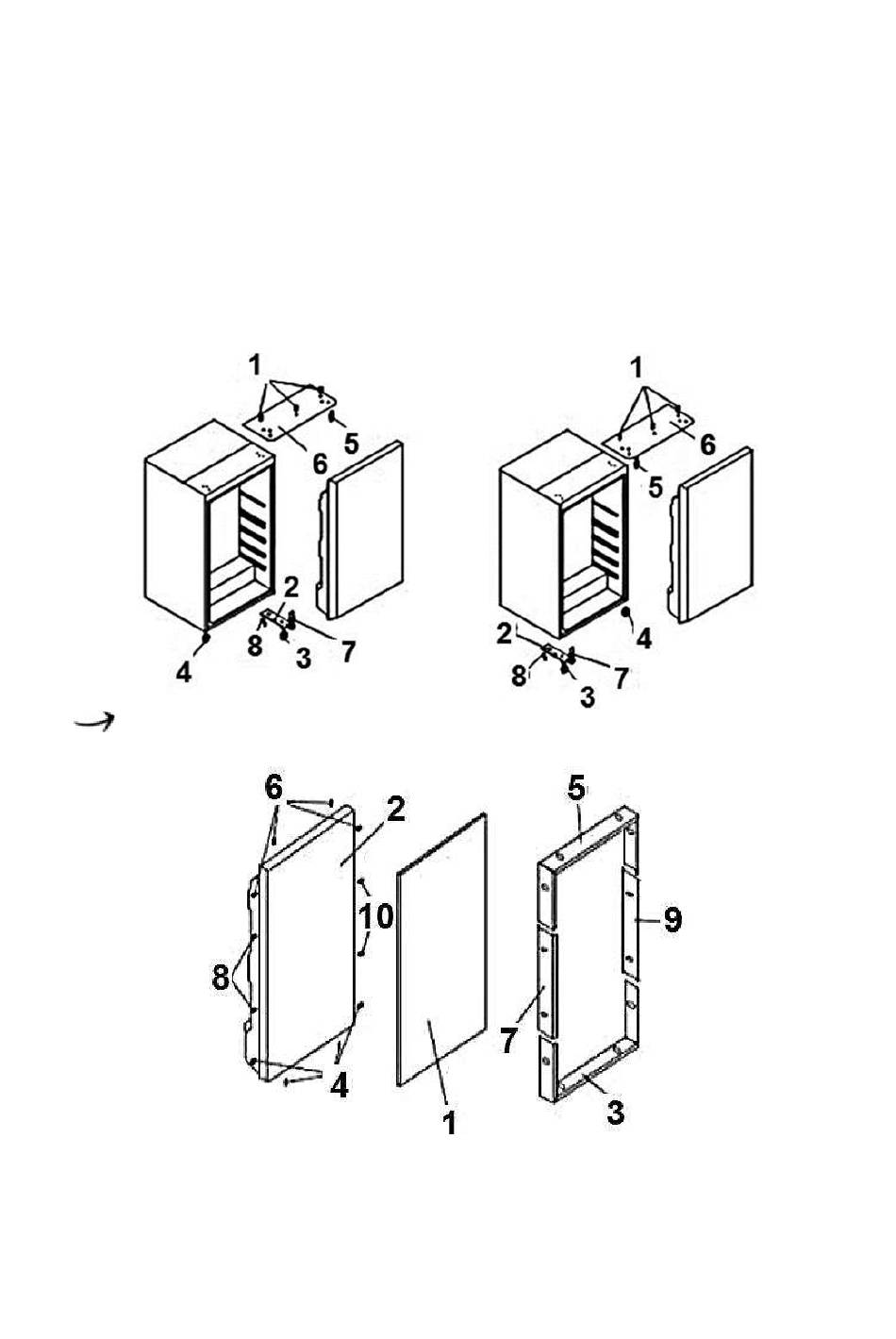

Bild 1: Vor dem Türanschlagswechsel
Montage des Dekorrahmens
Führen Sie die Montage mit mindestens zwei Personen durch.
Bild 2: Nachdem Türanschlagswechsel
10
