MONTAGEANLEITUNG
7
Montieren Sie die Öhlins McPherson
Stoßdämpfer am Fahrzeug. Siehe Abb.
3. Befestigen Sie die Koppelstange des
Stabilisators.
8
Ziehen Sie die oberen
Stoßdämpferanbindungen fest.
Hinneiis!
1
Beim Festziehen der oberen Mutter muss der
Schaft des Stoßdämpfers mit einem 6mm
Inbusschlüssel in Position gehalten werden.
9
Heben Sie die Radnabe mit einem
Wagenheber an, um das Spiel der unteren
Anbindung des Stoßdämpfers zu beseitigen.
Ziehen Sie die Schrauben der unteren
Stoßdämpferanbindung fest.
Hinneiis!
1
Achten Sie darauf, alle Schrauben entsprechend
dem vorgegebenen Drehmoment anzuziehen.
Überprüfen Sie, dass nichts die Stoßdämpfer
am Ein- oder Ausfedervorgang hindert oder
diesen beeinflusst. Überprüfen Sie dies über
den gesamten Lenkbereich von Anschlag zu
Anschlag.
10
Stellen Sie sicher, dass sich nach dem
Wechsel der Stoßdämpfer, wieder alle zuvor
demontierten Teile am dafür vorgesehenen
Platz befinden.

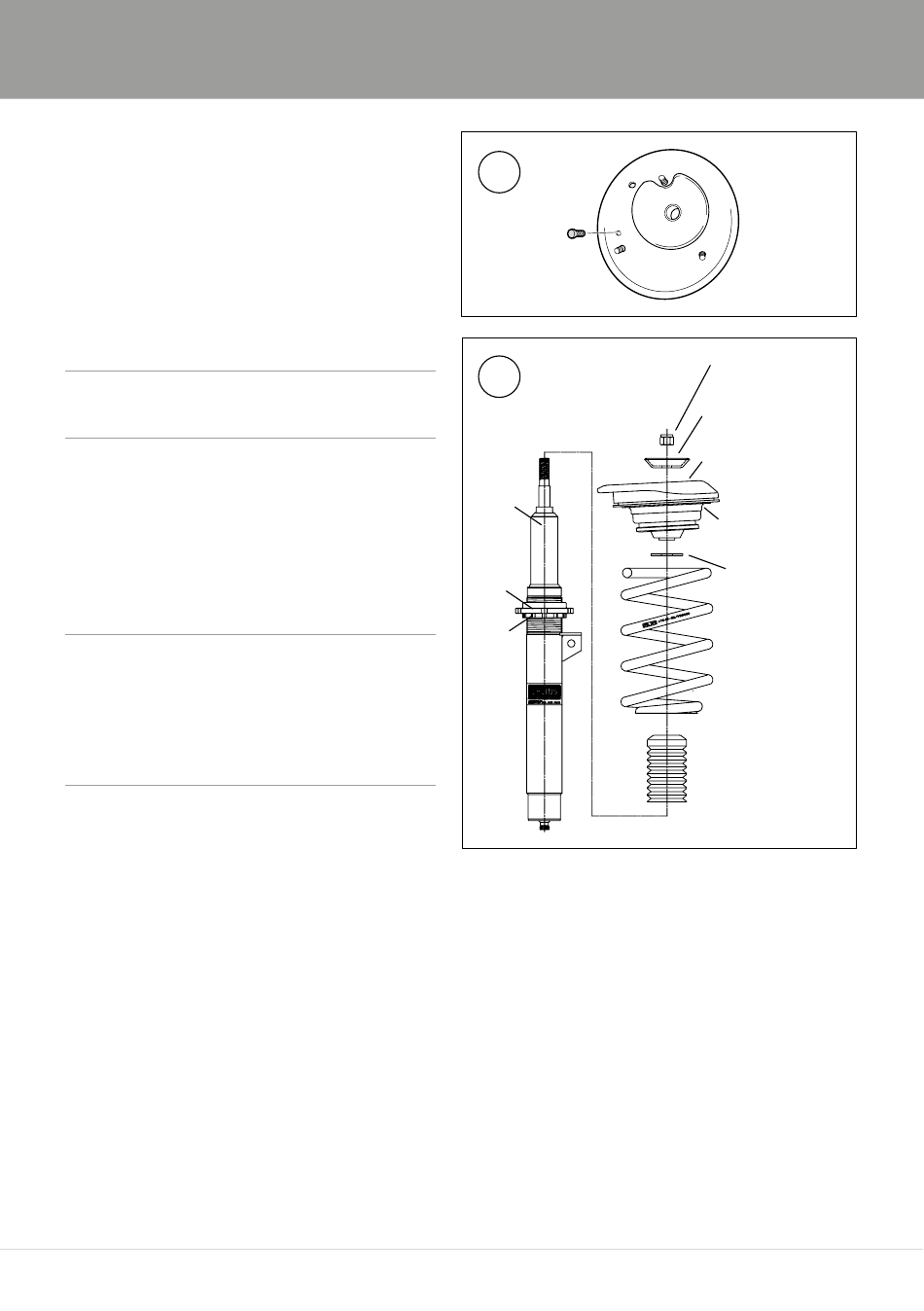

3
4
Stoß-
dämpfer
Lower
spring
seat
Sicher-
ungs-
mutter
3
Sicherungsmutter
M14
U-Scheibe
31 33 22 29 427*
Domlager
31 33 10 90 612*
Distanzscheibe
(Gummi)
31 33 10 91 233*
U-Scheibe
Feder
Staubman-
schette
