Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies
hat keinen Einfluss auf die Funktion Ihres
Öhlins Produktes. Reinigen Sie das Öhlins
Produkt vor dem Einbau gründlich mit einem
Stofflappen.

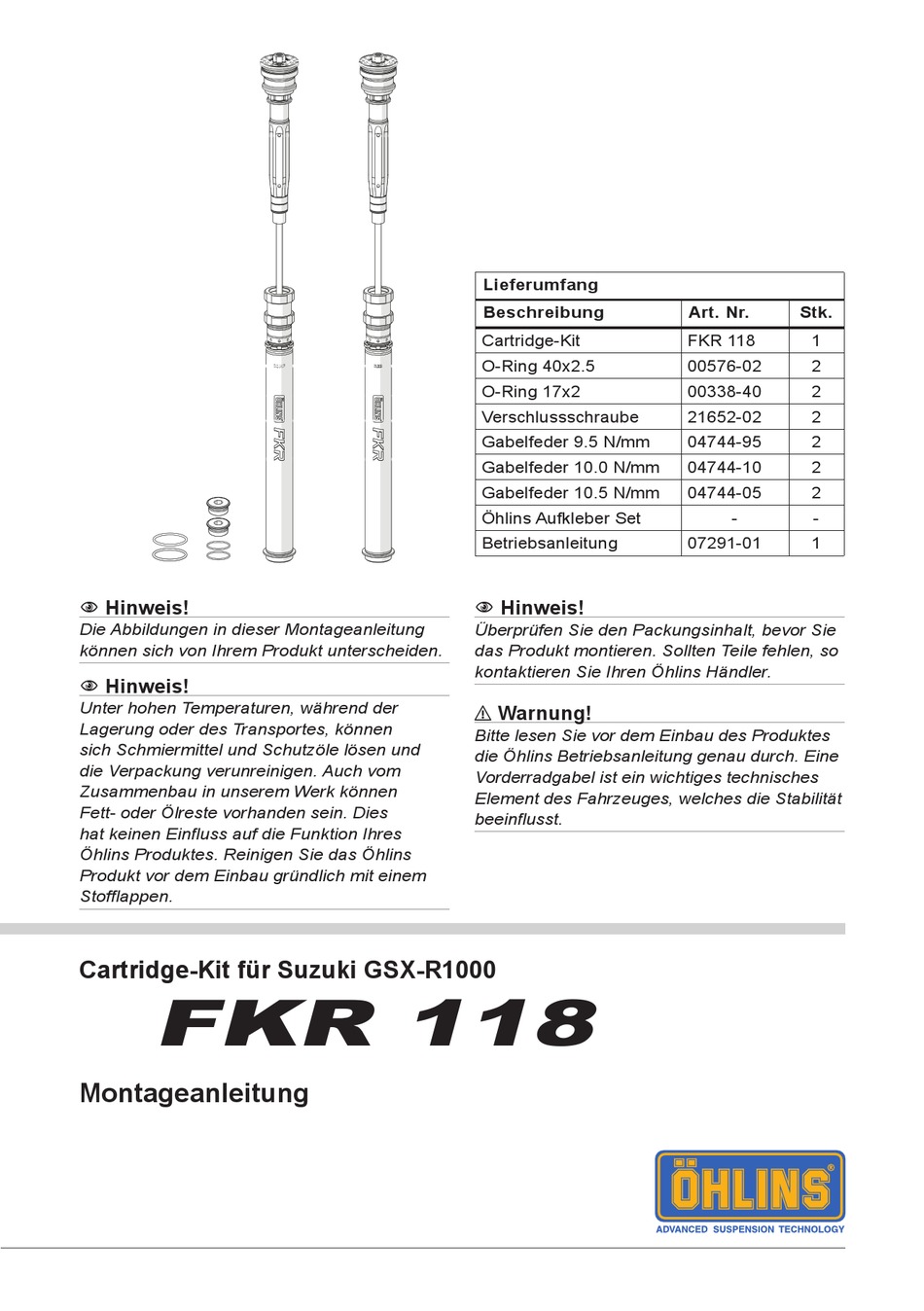

Cartridge-Kit für Suzuki GSX-R1000
FKR 118
Montageanleitung
Lieferumfang
Beschreibung

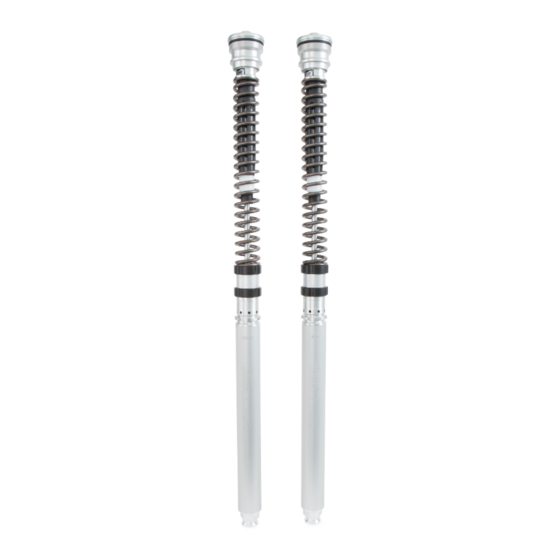

Cartridge-Kit
O-Ring 40x2.5
O-Ring 17x2
Verschlussschraube
Gabelfeder 9.5 N/mm
Gabelfeder 10.0 N/mm
Gabelfeder 10.5 N/mm
Öhlins Aufkleber Set
Betriebsanleitung
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Eine
Vorderradgabel ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
FKR 118
1
00576-02
2
00338-40
2
21652-02
2
04744-95
2
04744-10
2
04744-05
2
-
-
07291-01
1
Werbung
Verwandte Anleitungen für Ohlins FKR 118
Inhaltszusammenfassung für Ohlins FKR 118
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Cartridge-Kit FKR 118 O-Ring 40x2.5 00576-02 O-Ring 17x2 00338-40 Verschlussschraube 21652-02 Gabelfeder 9.5 N/mm 04744-95 Gabelfeder 10.0 N/mm 04744-10 Gabelfeder 10.5 N/mm 04744-05 Öhlins Aufkleber Set Betriebsanleitung 07291-01 Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie...
- Seite 2 MONTAGEANLEITUNG ⚠ ⚠ Warnung! Warnung! Es ist sehr zu empfehlen, dass ein Öhlins Eine gestauchte Feder und die Kraft dahinter, Händler das Cartridge-Kit einbaut. können eine potenzielle Gefahr darstellen. Denken Sie daran, wenn Sie an der ⚠ Warnung! Vorderradgabel arbeiten. Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann.
- Seite 3 MONTAGEANLEITUNG 1 Ausbau der originalen Vorderradgabel Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. Stellen Sie das Motorrad auf einen Montageständer. Das Vorderrad sollte den Boden nur leicht berühren. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Demontieren Sie den vorderen Kotflügel, die Bremssättel, den Tachogeber (falls vorhanden) und das Vorderrad.
- Seite 4 MONTAGEANLEITUNG ⚠ Warnung! 2 Zerlegen der originalen Vorderradgabel Das Gewinde des Innenrohrs muss Hinweis! möglicherweise repariert werden, bevor Die folgenden Arbeitsschritte beziehen sich auf dieses wieder verbaut wird. Wenden Sie eine beide Gabelholme. geeignete Methode zur Reparatur an. Montieren Sie die Innenrohrwerkzeuge Art. Schrauben Sie die Gabelkappe vom Außen- Nr.
- Seite 5 MONTAGEANLEITUNG 3 Montage des Öhlins Cartridge-Kits Hinweis! Die folgenden Arbeitsschritte beziehen sich auf beide Gabelholme. ✋ Achtung! Die Vorderradgabel ist unterteilt in ein Druckstufen-Cartridge und ein Zugstufen- Cartridge. Achten Sie darauf, die markierten Cartridge Einsätze wie folgt zu verbauen: - „Reb“ (Zugstufe) im rechten Gabelholm - „Comp“...
- Seite 6 MONTAGEANLEITUNG Hinweis! Montieren Sie das Innenrohr. Verwenden Sie Achten Sie darauf, dass die mechanische Verzahnung dazu die Innenrohrwerkzeuge Art. Nr. 24670- sicher mit dem Dichtkopf verbunden ist. 01 (Klemmwerkzeug) und Art. Nr. 24669-02 (Hülse). Tragen Sie Schraubensicherungsmittel Drücken Sie die Top-Out Feder zusammen und führen Loctite 2700 Art.
- Seite 7 MONTAGEANLEITUNG Montieren Sie die Schaft-Baugruppe und ziehen Sie Ziehen Sie das Außenrohr nach oben. Achten diese von Hand an. Sie darauf, dass der Gabelholm vollständig auseinandergezogen ist. Verwenden Sie das Endkappenwerkzeug Art. Nr. 00797-08 und Entfernen Sie das Klammerwerkzeug und das verschrauben Sie die Endkappe mit dem Außenrohr.
- Seite 8 EINSTELLWERTE GABELFEDER-GUIDE Empfohlenes Set-Up Achten Sie darauf die richtige Gabelfeder mit Blick auf Ihr Gewicht, Ihren Fahrstil und Ihre Vorlieben auszuwählen. Auf dieser Seite finden Sie die generellen Empfehlungen zur Druckstufendämpfung Klicks Federrate in Bezug zum Fahrergewicht. Kontaktieren Sie Zugstufendämpfung Klicks einen Öhlins Händler, um weitere Informationen zu erhalten.
