Hinneiis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinneiis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

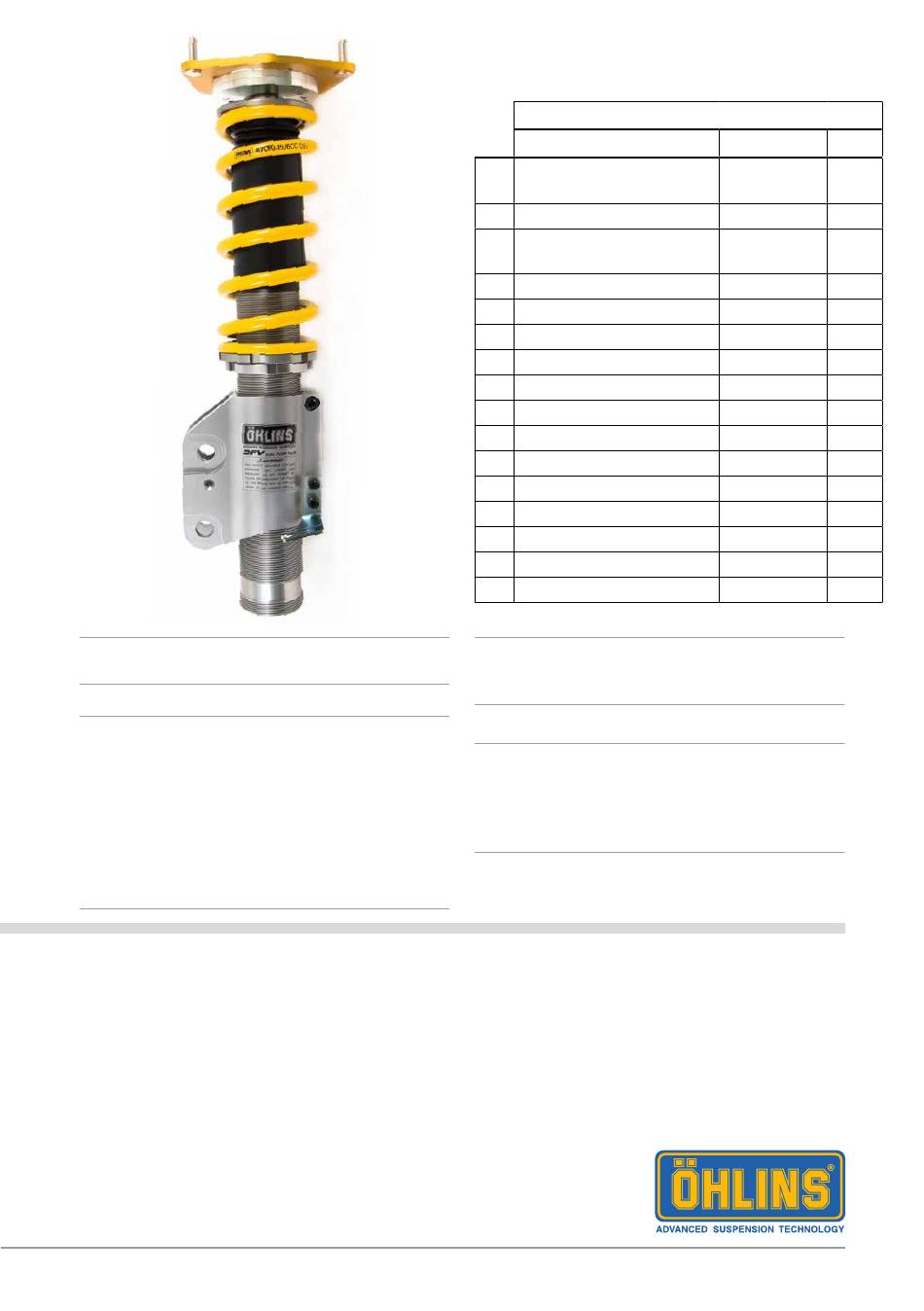

ÖHLINS Stoßdämpfer für Subaru BRZ (ZC6), Toyota GT86 (ZN6)
SUS MP21
Montageanleitung
Lieferumfang
Beichreibung
1
Stoßdämpfer
2
Staubschutzmanschette
3
Distanzscheibe
(Kunststoff)
4
Feder
5
Distanzscheibe (Gummi) 25601-01
6
Oberer Federteller
7
Abstandshülse
8
Mutter M12
9
ABS-Kabelklemme
10 Flanschmutter (M8)
11 Schraube (M6)
12 Abstandshülse
13 Hakenschlüssel
14 Hakenschlüssel
15 Öhlins Aufkleber Kit
16 Betriebsanleitung
Hinneiis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
⚠
arnungs!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Art. Nr.
Stk.
SUS 1P20
2
& 2P20
10216-02
2
25602-01
2
2
2
24637-01
2
24629-40
2
95702-12
2
24624-01
2
04777-02
2
24617-01
2
24629-17
2
24639-01
1
24639-03
1
10207-01
1
07451-01
1
VORNE
Werbung
Verwandte Anleitungen für Ohlins SUS MP21 VORNE
Inhaltszusammenfassung für Ohlins SUS MP21 VORNE
- Seite 1 Lieferumfang Beichreibung Art. Nr. Stk. Stoßdämpfer SUS 1P20 & 2P20 Staubschutzmanschette 10216-02 Distanzscheibe 25602-01 (Kunststoff) Feder Distanzscheibe (Gummi) 25601-01 Oberer Federteller 24637-01 Abstandshülse 24629-40 Mutter M12 95702-12 ABS-Kabelklemme 24624-01 10 Flanschmutter (M8) 04777-02 11 Schraube (M6) 24617-01 12 Abstandshülse 24629-17 13 Hakenschlüssel 24639-01 14 Hakenschlüssel...
- Seite 2 MONTAGEANLEITUNG ⚠ arnungs! Es ist sehr zu empfehlen, dass ein Öhlins Händler den Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Dort erfahren Sie mehr über Original Montagevorgänge und Einstellwerte. Domlager Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke.
- Seite 3 MONTAGEANLEITUNG Hinneiis! Abb. 3 Beim Festziehen der oberen Mutter muss der ABS Kabel Schaft des Stoßdämpfers mit einem 5mm Inbusschlüssel in Position gehalten werden. Positionieren Sie den unteren Federteller und die Sicherungsmutter wie in Abb. 5 dargestellt. Das Anzugsdrehmoment beträgt 50-60Nm.
-
Seite 4: Einstellungen
Abb. 5 EINSTELLUNGEN ⚠ arnungs! Stellen Sie vor der ersten Fahrt sicher, dass die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Feder- Handbuch, bevor Sie Anpassungen und vorspan- Einstellarbeiten am Stoßdämpfer ausführen. nungs- Kontaktieren Sie einen Öhlins Fachhändler, Einsteller wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben. -
Seite 5: Öhlins Stoßdämpfer Für Subaru Brz (Zc6), Toyota Gt86
Lieferumfang Beichreibung Art. Nr. Stk. Stoßdämpfer SUS 6P20 Staubschutzmanschette 10216-01 Distanzscheibe 25602-01 (Kunststoff) Feder Federteller 25618-11 Abstandshülse 24629-26 Sicherungsmutter M10 24627-01 Einsteller 24631-04 Distanzbuchse 24629-06 Hinneiis! Hinneiis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie können sich von Ihrem Produkt unterscheiden. das Produkt montieren. - Seite 6 MONTAGEANLEITUNG ⚠ arnungs! Es ist sehr zu empfehlen, dass ein Öhlins Händler Abb. 1 den Stoßdämpfer einbaut. Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Auto ausführen. Dort erfahren Sie mehr über Montagevorgänge und Einstellwerte. Heben Sie das Fahrzeug an und stellen Sie es auf geeignete Unterstellböcke.
- Seite 7 MONTAGEANLEITUNG Montieren Sie die Öhlins Stoßdämpfer am Abb. 4 Fahrzeug. Linke Seite der Fahrzeugkarosserie im Kofferraum. Ziehen Sie die oberen Stoßdämpferanbindungen fest. Hinneiis! Achten Sie darauf, alle Schrauben entsprechend dem vorgegebenen Drehmoment anzuziehen. Überprüfen Sie, dass nichts die Stoßdämpfer am Ein- oder Ausfedervorgang hindert oder diesen beeinflusst.
- Seite 8 EINSTELLUNGEN ⚠ arnungs! Stellen Sie vor der ersten Fahrt sicher, dass Abb. 5 die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Fachhändler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
