Einrichtung in einer Zone ohne Ladestation

Bitte notieren: Für die Einrichtung in einer Zone ohne Ladestation brauchen Sie einen Begrenzungsschalter (als
Zubehör zu haben – Siehe Kapitel 10 – Zubehör).

1.16 Installieren des Begrenzungsschalters und Einrichten des Begrenzungsdrahts

Finden Sie einen Platz außerhalb der Zone ohne Ladestation, auf den Sie leicht zugreifen können. Dieser Platz sollte
wettergeschützt sein, vielleicht in der Nähe von Böschungen oder Sträucher um sie dem Auge zu entziehen.
So, wenn Sie jetzt wissen wo der Begrenzungsschalter hingehört können Sie mit der Einrichtung anfangen in jeder
der Zonen, wie gezeigt in den abschnitten 1.3 bis 1.10.

1.17 Beendigung der Einrichtung

Nachdem der Begrenzungsdraht gezogen und befestigt worden ist, besteht der letzte Schritt aus
dem Anschluss des Begrenzungsschalters an den Begrenzungsdraht und dem Prüfen des
Aufbaus. Ein gut ausgelegter Begrenzungsdraht hat zwei Drahtenden dort wo mit dem Auslegen angefangen ist;
das Drahtende vom Anfang und das Drahtende beim Ende der Einrichtung. Siehe Abbildung 1.29. Strecken Sie
die Drähte, und befestigen Sie sie am Boden, nebeneinander liegend, von der Begrenzung zum
Begrenzungsschalter. (Hierbei gleich zwei Drähten befestigen mit denselben Halterungen).
Zwei Drahtenden
vom Begrenzungs
schalter > 1 m von
der Begrenzung.

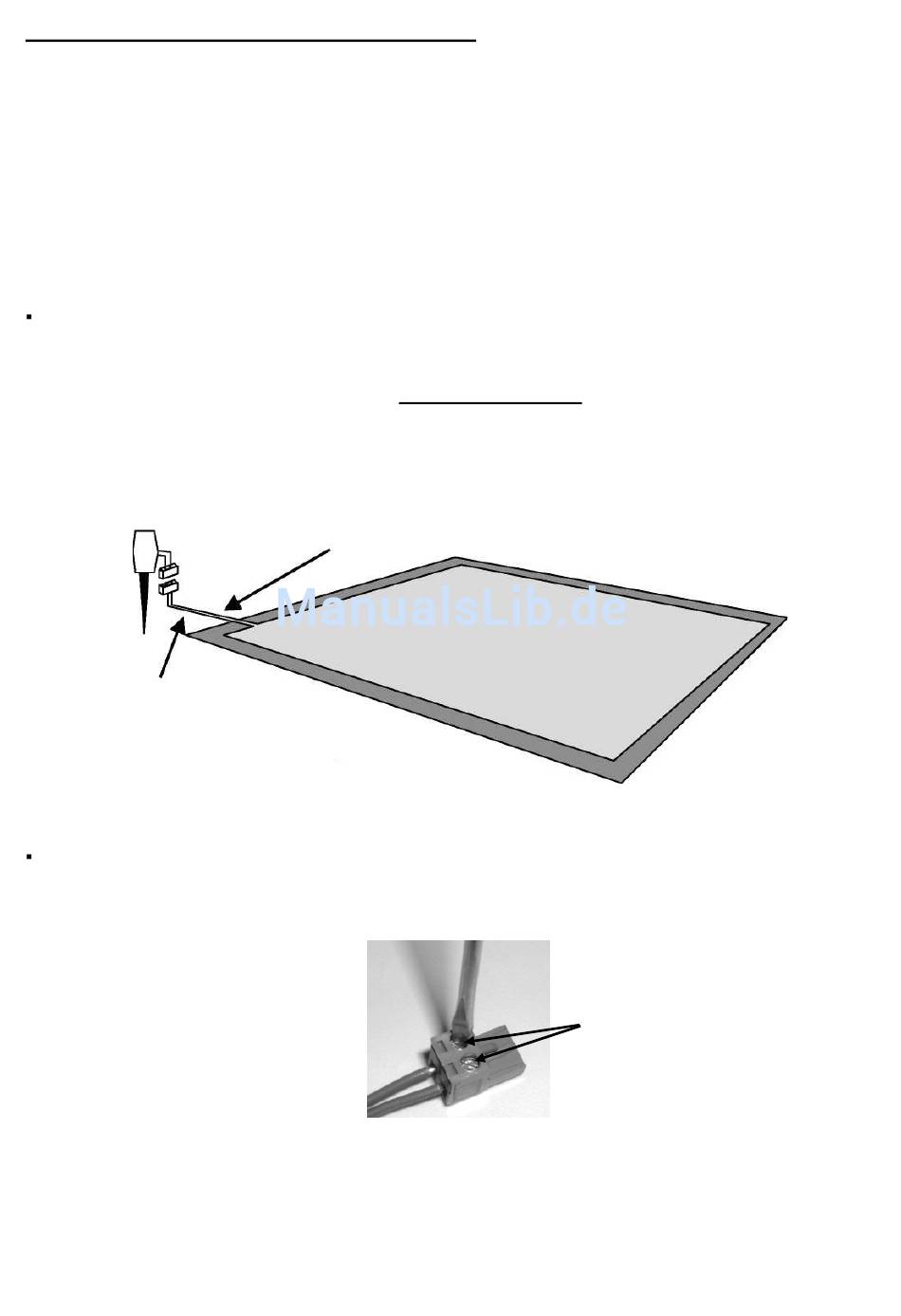

Abbildung 1.29 - Beendigung der Einrichtung beim Begrenzungsschalter
Schneiden Sie beim Begrenzungsschalter die zwei Drahtenden so ab das sie gleich lang sind. Isolieren Sie 6mm
ab von jedem Kabel. Stecken Sie die beiden Ende des Begrenzungsdrahtes in den Stecker. (Jeder Draht in ein
separates Loch, es macht nicht aus welches, es gibt keine Polarität) und ziehen Sie die Schrauben fest an wie
gezeigt in Abbildung 1.30.
6 mm von jedem Kabel
abisolieren und jedes Kabel in
das Loch des Anschlusses
stecken
Abbildung 1.30 – Draht im Anschluss stecken und festschrauben
26
Beachten Sie, dass die Drähte, die von der Begrenzung zum
Begrenzungsschalter führen, nebeneinander liegen und sich berühren.
Mit einem kleinen flachen
Schraubendreher diese
beiden Schrauben anziehen
