Friendly Robotics Robomow RL1000 Betriebshandbuch Seite 23

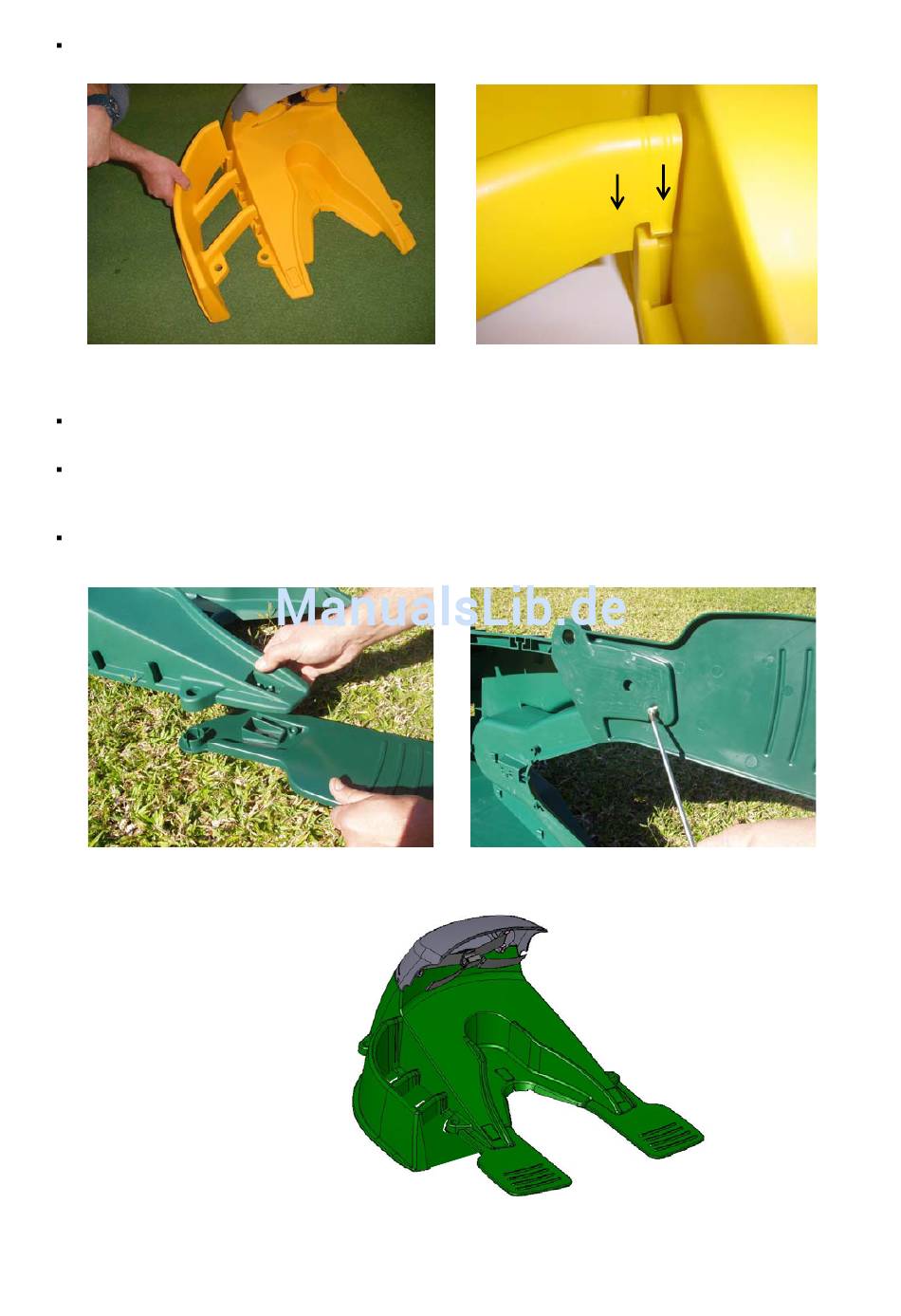

Richten Sie vorsichtig die drei Schlitze im Zaun mit den drei Stützen auf der Basis aus. Siehe
Abbildung 1.23. Wenn ausgerichtet, drücken Sie den Zaun kräftig auf die Basis bis er einrastet.
Richten Sie die linke Radstütze und die Basis der Ladestation aus wie gezeigt in Abbildung 1.24a.
Einmal ausgerichtet, drücken Sie die Basis kräftig nieder bis sie einrastet.
Halten Sie die Basis and die Radstütze fest während Sie das ganze umdrehen und stecken Sie die
mitgelieferte Schraube in das Loch in der Stütze, wie gezeigt in Abbildung 1.24b. Schrauben Sie alles
leicht fest mit einem Kreuzschlitz Schraubenzieher.
Wiederholen Sie die zwei vorherige Schritte um den rechten Radstütz am Ladestation zu montieren –
Siehe Abbildung 1.24c
Abbildung 1.24a –
Radstütz ausrichten
Abbildung 1.24c –
Radstütze komplett montiert
Abbildung 1.23 – Zaun ausrichten
Zaun
Abbildung 1.24b –
Schraube festziehen
Rechts
Links
Basis
23
