1.12 Verbinden des Stromversorgungsdrahtes mit der Ladetafel

Bevor Sie damit anfangen den Stromversorgungsdraht mit der Ladestation zu verbinden legen Sie erst den
Stromversorgungsdraht, anfangend bei der Ladestation bis zur Steckdose, damit sichergestellt wird dass die
Ladestation nahe genug bei der Steckdose installiert ist um diese mit dem Stromversorgungsdraht zu
erreichen.

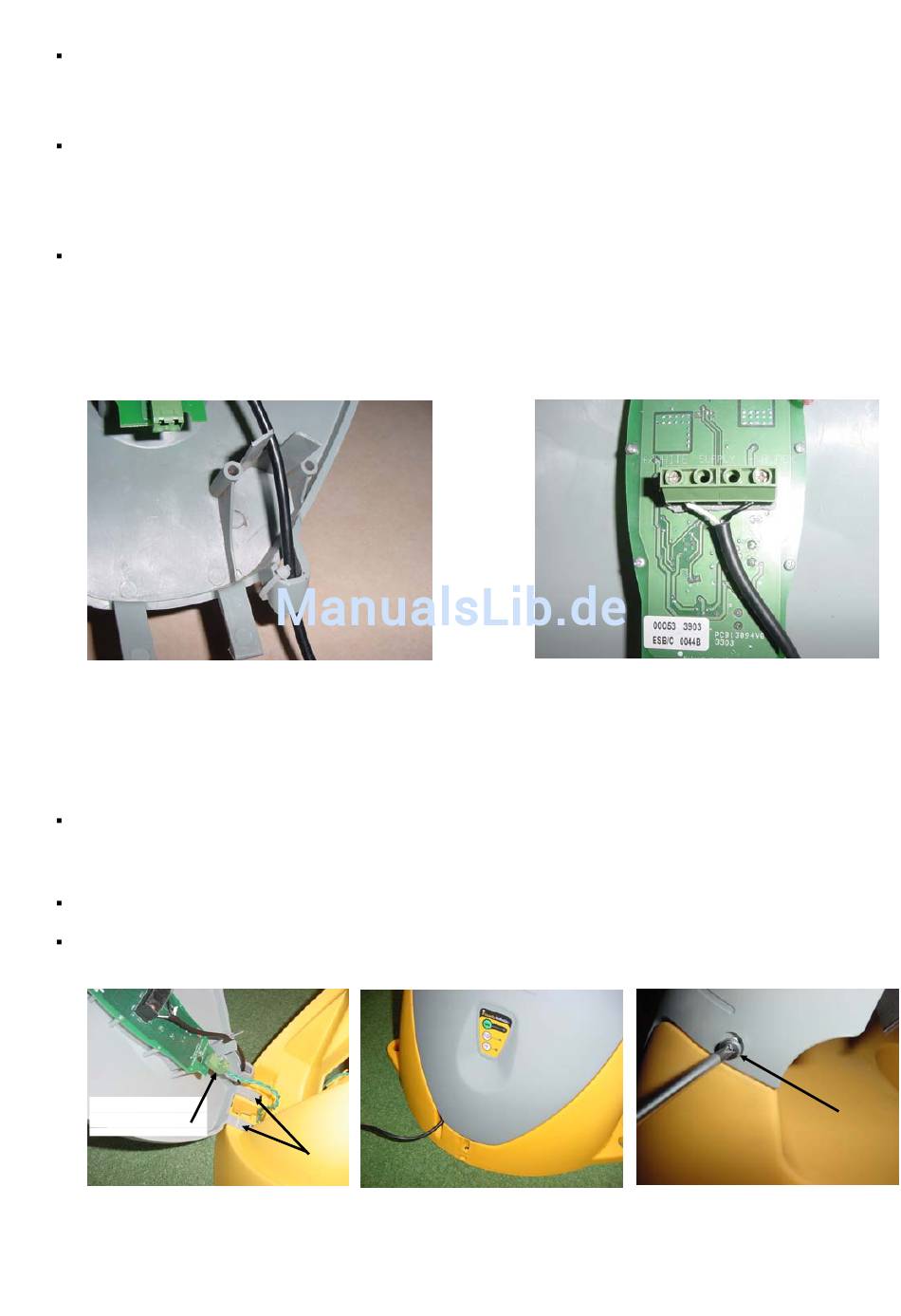

Legen Sie den Stromversorgungsdraht im Deckel der Ladestation wie gezeigt in Abbildung 1.18. Der weiße
Draht soll mit der LH Schraube und der schwarze Draht soll mit der RH Schraube verbunden sein. Bringen
Sie jeden Draht unter seiner respektiven Schraube und ziehen Sie alles gut fest mit einem kleinen
Schraubenzieher. Siehe Abbildung 1.19.
Öffnungen im Schlitz der den Draht festhält und ziehen Sie es leicht an. Siehe Abbildung 1.18.
Zuerst muss der Stromversorgungsdraht mit der Kontrolltafel im Deckel der Ladestation verbunden werden,
dann kann der Deckel auf die Basis gesetzt werden. Abbildung 1.22 zeigt wie Basis und Deckel aussehen.
Auf der Rückseite des Deckels finden Sie die Operations- Kontrolle-Tafel und die zwei Schrauben um den
Stromdraht festzumachen. Der Stromversorgungsdraht hat zwei Drahtenden, weiß und schwarz. Das weiße
Drahtende muss mit der linken (LH) Schraube (wenn Sie sich die Tafel ansehen) und das schwarze
Drahtende muss mit der rechten (RH) Schraube verbunden werden. Als Hilfe ist die Tafel beschriftet mit
Black (Schwarz) und White (Weiß) bei den respektiven Schrauben. Siehe Abbildung 1.19.
Stromversorgungsdraht im Deckel legen

1.13 Zusammenbau der Ladestation

Bringen Sie die zwei Stützen an der Unterseite des Deckels in Linie mit den übereinstimmenden
Öffnungen vorne unten in der Basis, siehe Abbildung 1.20. Drücken Sie vorsichtig die Stützen auf
dem Deckel in die Öffnungen in der Basis. Wenn in der Position wie gezeigt, stecken Sie den
Bereichsanschluss in der Steckdose auf dem Kontrollbrett wie gezeigt.
Kante den Deckel gegen die Basis und siehe nach ob der Stromversorgungsdraht richtig bei der
Aussparung aus der Basis herauskommt, wie gezeigt in Abbildung 1.21.
Tun Sie die zwei mitgelieferten Schrauben in die Öffnungen beidseitig oben im Deckel. Drehen Sie
die schrauben leicht fest mit einem Kreuzschlitz Schraubenzieher. Siehe Abbildung 1.22.
Bereichs-
anschluss
Abbildung 1.20 Zusammenbau
der Basis und Deckel
22
Abbildung 1.18
Deckelstütze
Zuletzt, ziehen Sie das vorgesehene Nylonband durch die
Stromversorgungsdraht anschließen
Abbildung 1.21 –
Gute Lage des
Stromversorgungsdrahtes
+/WHITE SUPPLY -/BLACK
Abbildung 1.19
Deckel
Basis
Abbildung 1.22 –
Zusammenbau Basis un
Deckel
Schraube
