Deutsch

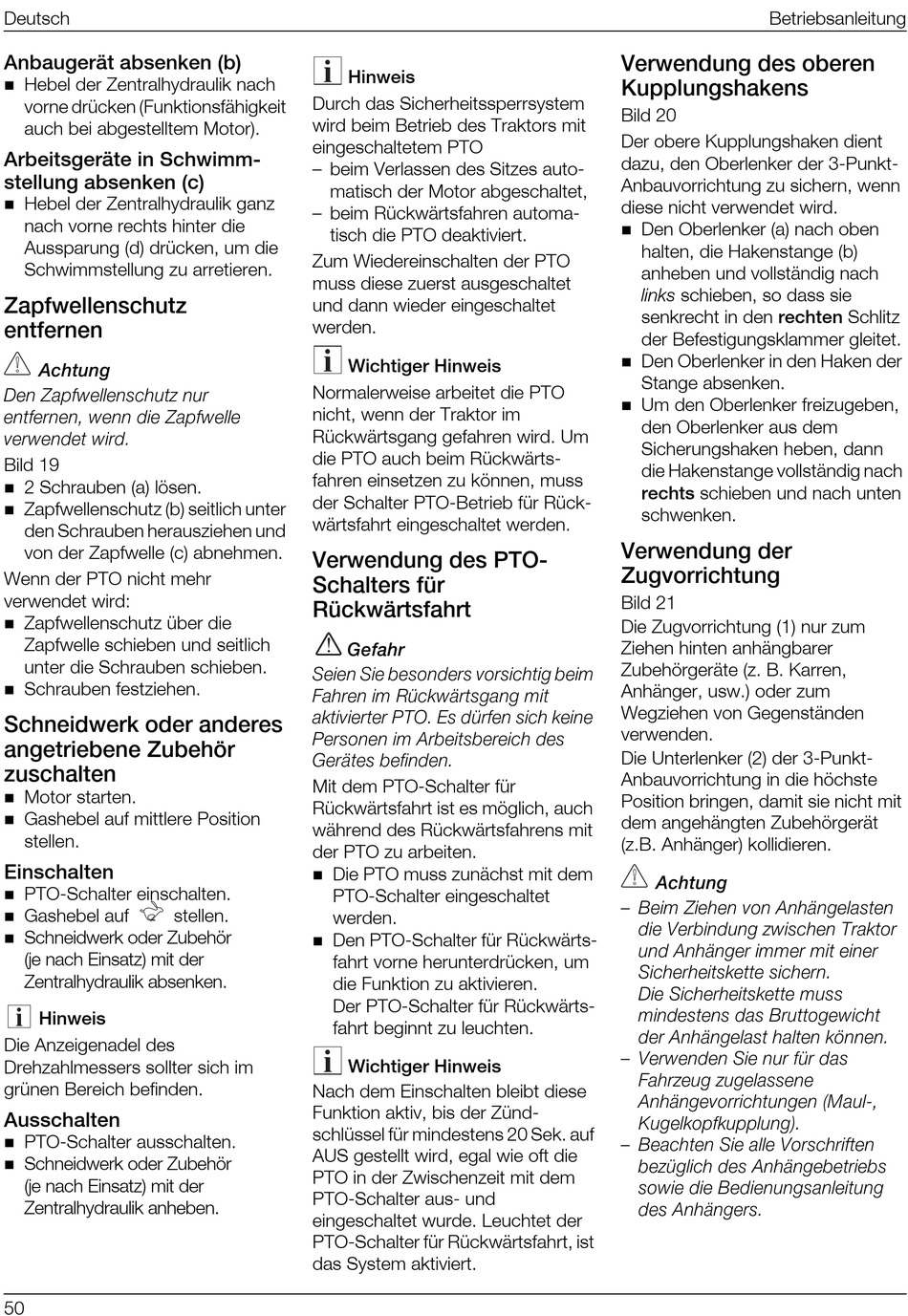

Anbaugerät absenken (b)
n
Hebel der Zentralhydraulik nach
vorne drücken (Funktionsfähigkeit
auch bei abgestelltem Motor).
Arbeitsgeräte in Schwimm-
stellung absenken (c)
n
Hebel der Zentralhydraulik ganz
nach vorne rechts hinter die
Aussparung (d) drücken, um die
Schwimmstellung zu arretieren.
Zapfwellenschutz
entfernen
%GLXYRK
(IR >ETJ[IPPIRWGLYX^ RYV
IRXJIVRIR [IRR HMI >ETJ[IPPI
ZIV[IRHIX [MVH
Bild 19
n
2 Schrauben (a) lösen.
n
Zapfwellenschutz (b) seitlich unter
den Schrauben herausziehen und
von der Zapfwelle (c) abnehmen.
Wenn der PTO nicht mehr
verwendet wird:
n
Zapfwellenschutz über die
Zapfwelle schieben und seitlich
unter die Schrauben schieben.
n
Schrauben festziehen.
Schneidwerk oder anderes
angetriebene Zubehör
zuschalten
n
Motor starten.
n
Gashebel auf mittlere Position
stellen.
Einschalten
n
PTO-Schalter einschalten.
n
Gashebel auf
stellen.
n
Schneidwerk oder Zubehör
(je nach Einsatz) mit der
Zentralhydraulik absenken.
Hinweis
Die Anzeigenadel des
Drehzahlmessers sollter sich im
grünen Bereich befinden.
Ausschalten
n
PTO-Schalter ausschalten.
n
Schneidwerk oder Zubehör
(je nach Einsatz) mit der
Zentralhydraulik anheben.
50
Hinweis
Durch das Sicherheitssperrsystem
wird beim Betrieb des Traktors mit
eingeschaltetem PTO
– beim Verlassen des Sitzes auto-
matisch der Motor abgeschaltet,
– beim Rückwärtsfahren automa-
tisch die PTO deaktiviert.
Zum Wiedereinschalten der PTO
muss diese zuerst ausgeschaltet
und dann wieder eingeschaltet
werden.
Wichtiger Hinweis
Normalerweise arbeitet die PTO
nicht, wenn der Traktor im
Rückwärtsgang gefahren wird. Um
die PTO auch beim Rückwärts-
fahren einsetzen zu können, muss
der Schalter PTO-Betrieb für Rück-
wärtsfahrt eingeschaltet werden.
Verwendung des PTO-
Schalters für
Rückwärtsfahrt
+IJELV
7IMIR 7MI FIWSRHIVW ZSVWMGLXMK FIMQ
*ELVIR MQ 6²GO[ÇVXWKERK QMX
EOXMZMIVXIV 483 )W H²VJIR WMGL OIMRI
4IVWSRIR MQ %VFIMXWFIVIMGL HIW
+IVÇXIW FIJMRHIR
Mit dem PTO-Schalter für
Rückwärtsfahrt ist es möglich, auch
während des Rückwärtsfahrens mit
der PTO zu arbeiten.
n
Die PTO muss zunächst mit dem
PTO-Schalter eingeschaltet
werden.
n
Den PTO-Schalter für Rückwärts-
fahrt vorne herunterdrücken, um
die Funktion zu aktivieren.
Der PTO-Schalter für Rückwärts-
fahrt beginnt zu leuchten.
Wichtiger Hinweis
Nach dem Einschalten bleibt diese
Funktion aktiv, bis der Zünd-
schlüssel für mindestens 20 Sek. auf
AUS gestellt wird, egal wie oft die
PTO in der Zwischenzeit mit dem
PTO-Schalter aus- und
eingeschaltet wurde. Leuchtet der
PTO-Schalter für Rückwärtsfahrt, ist
das System aktiviert.
Betriebsanleitung
Verwendung des oberen
Kupplungshakens
Bild 20
Der obere Kupplungshaken dient
dazu, den Oberlenker der 3-Punkt-
Anbauvorrichtung zu sichern, wenn
diese nicht verwendet wird.
n
Den Oberlenker (a) nach oben
halten, die Hakenstange (b)
anheben und vollständig nach
links schieben, so dass sie
senkrecht in den rechten Schlitz
der Befestigungsklammer gleitet.
n
Den Oberlenker in den Haken der
Stange absenken.
n
Um den Oberlenker freizugeben,
den Oberlenker aus dem
Sicherungshaken heben, dann
die Hakenstange vollständig nach
rechts schieben und nach unten
schwenken.
Verwendung der
Zugvorrichtung
Bild 21
Die Zugvorrichtung (1) nur zum
Ziehen hinten anhängbarer
Zubehörgeräte (z. B. Karren,
Anhänger, usw.) oder zum
Wegziehen von Gegenständen
verwenden.
Die Unterlenker (2) der 3-Punkt-
Anbauvorrichtung in die höchste
Position bringen, damit sie nicht mit
dem angehängten Zubehörgerät
(z.B. Anhänger) kollidieren.
%GLXYRK
r &IMQ >MILIR ZSR %RLÇRKIPEWXIR
HMI :IVFMRHYRK ^[MWGLIR 8VEOXSV
YRH %RLÇRKIV MQQIV QMX IMRIV
7MGLIVLIMXWOIXXI WMGLIVR
(MI 7MGLIVLIMXWOIXXI QYWW
QMRHIWXIRW HEW &VYXXSKI[MGLX
HIV %RLÇRKIPEWX LEPXIR O¸RRIR
r :IV[IRHIR 7MI RYV J²V HEW
*ELV^IYK ^YKIPEWWIRI
%RLÇRKIZSVVMGLXYRKIR 1EYP
/YKIPOSTJOYTTPYRK
r &IEGLXIR 7MI EPPI :SVWGLVMJXIR
FI^²KPMGL HIW %RLÇRKIFIXVMIFW
WS[MI HMI &IHMIRYRKWERPIMXYRK
HIW %RLÇRKIVW
