Gerätebeschreibung
1.4

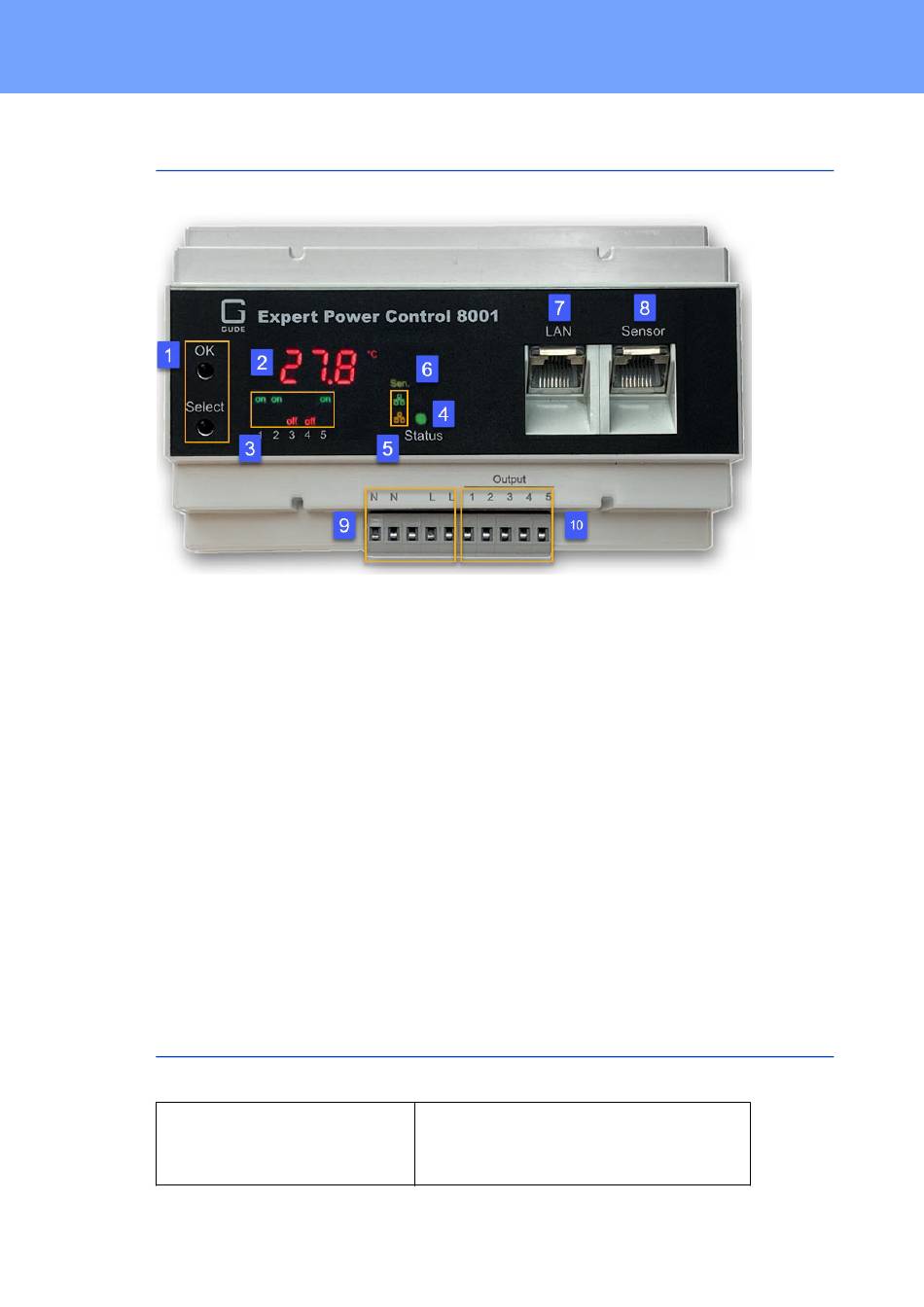

Anschluss und Inbetriebnahme

1. Taster für Select und OK
2. 4x 7-Segment Anzeige (teilweise mit Einheiten-LEDs z.B. "°C" )
3. 5x Klartextanzeigen (on/off) für den Zustand der Ausgänge
4. Status-LED
5. Ethernet Port Status und Aktivität (grün und orange)
6. externer Sensor ("Sen.") eingesteckt Indikator
7. Netzwerkanschluss (RJ45)
8. Sensoranschluss (RJ45)
9. AC Netz-Stromversorgung
10. 5x Relais Schaltkontakte (NO)
Inbetriebnahme
· Verbinden Sie das Gerät (Leiterplattenklemme, max. 16A) mit dem Stromnetz.
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stecken Sie die optionalen externen Sensoren in die Sensoranschlüsse.
· Verbinden Sie die zu schaltenden Verbraucher mit den Lastausgängen (Leiterplatten-
klemme, max. 16A)
1.5

Technische Daten

Anschlüsse
Expert Power Control 8001
1 x Netzanschluss (Leiterplattenklemme, max.
16 A)
1 x Ethernetanschluss (RJ45)
1 x RJ45 für externen Sensor
8
