Expert Sensor Box 7211/7212
Anschlüsse
3.2

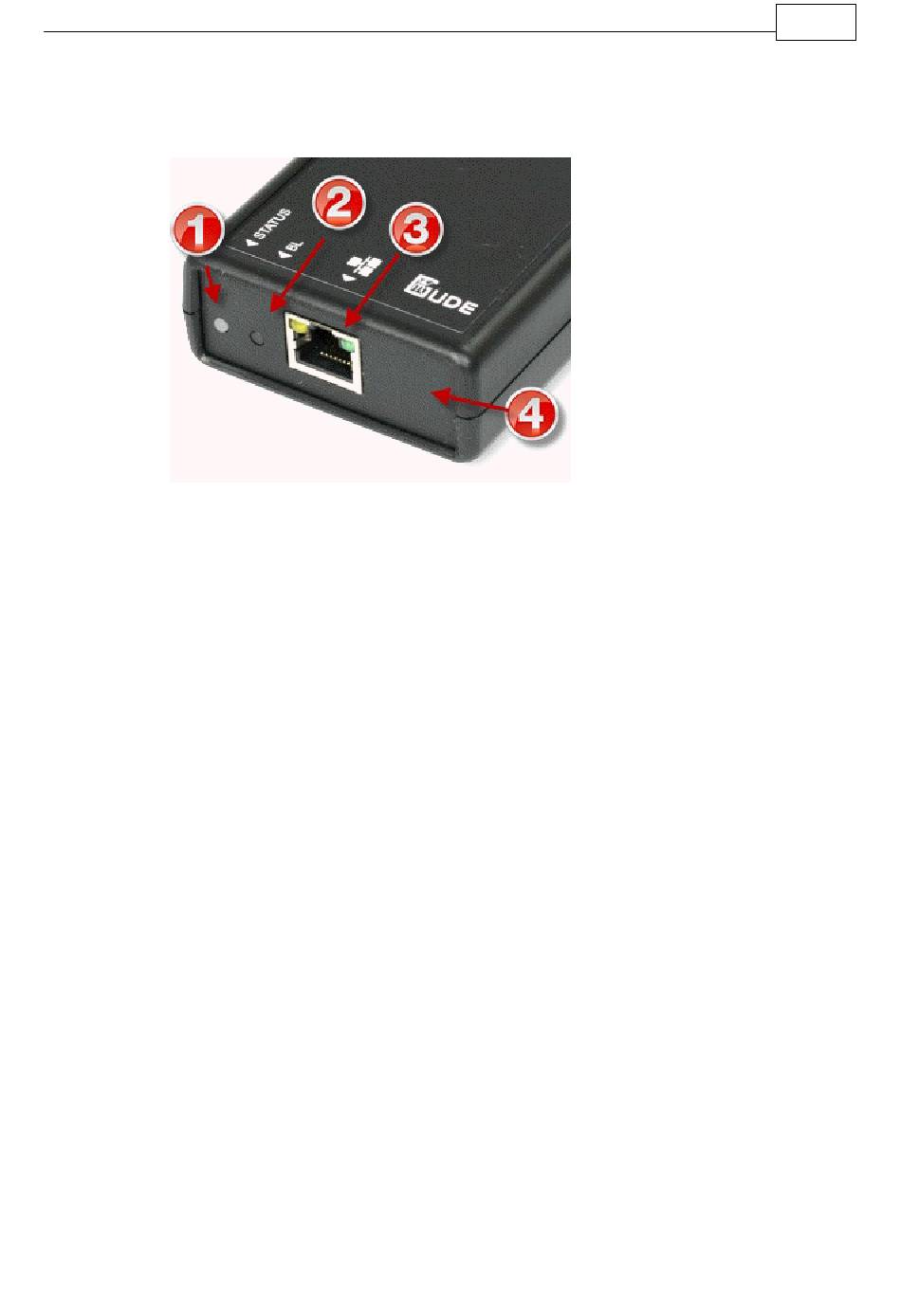

Anschlüsse an der Expert Sensor Box 7211
1. Status LED
2. Bootloader Taster
3. Ethernet Anschluss (RJ45)
4. Anschluss für Steckernetzteil (12V DC, 0,5A)
Den Anschluß für das Steckernetzteil (4) gibt es nur bei den Modellen 7211-1 und 7212-1
Anschluss und Inbetriebnahme
3.3
Zur Inbetriebnahme
1. Schließen Sie das Ethernetkabel an die RJ45 Buchse an
2. Verbinden Sie das Steckernetzteil mit der Stromversorgungsbuchse (nur Modelle 7211-1 und 7212-1)
Status LED
3.4
Die Status-LED zeigt Ihnen verschiedene Zustände direkt am Gerät an:
·
rot: Das Gerät ist nicht mit dem Ethernet verbunden.
·
orange: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen sind nicht zugew iesen
·
grün: Das Gerät ist mit dem Ethernet verbunden, die TCP/IP Einstellungen w urden vorgenommen.
·
regelmäßig blinkend: Das Gerät befindet sich im Bootloader-Modus.
4
Konfiguration
DHCP
4.1
Nach dem Einschalten sucht das Gerät im Ethernet einen DHCP-Server und fordert bei diesem eine freie IP-Adresse an. Prü-
fen Sie in den Einstellungen des DHCP-Servers, w elche IP-Adresse zugew iesen w urde und stellen Sie gegebenenfalls ein,
daß dieselbe IP-Adresse bei jedem Neustart verw endet w ird. Zum Abschalten von DHCP verw enden Sie die Softw are
GBL_Conf.exe oder nutzen Sie die Konfiguration über das Webinterface.
