Expert Net Control 2110 und 2190
Schalten von Kleinspannungen (max. 24V) über 4 Relais Ausgänge.
Auswertung von 4 passiven Eingängen, geeignet für z.B. Türkontakte, Füllstandsmelder etc.
Anschluss von bis zu 2 externen Sensoren zur Ermittlung der Werte von Temperatur und Luft-
feuchtigkeit.
Steuerung und Überwachung des Geräts über Ethernet mit einem integrierten Webserver und
SNMP (v1 und v2c).
Der ENC 2190 verfügt zusätzlich über ein eingebautes GSM Modem, das die Steuerung des
Geräts erlaubt. Man kann den ENC2190 damit per SMS, Datacall und über Voicecall mit DTMF
Tönen kontrollieren.
Beim Schalten der Relais, Änderung in den passiven Eingängen, und Erreichen von Grenzwerten
der externen Sensoren werden Nachrichten erzeugt. Diese Nachrichten können per E-mail, Sys-
log, SNMP Traps und SMS (ENC2190) verschickt werden.
Alle Bilder in dieser Anleitung sind immer auf dem ENC 2190 basierend. Beim ENC 2110 fehlen alle
Punkte die mit GSM zusammenhängen.
Anschluss und Inbetriebnahme

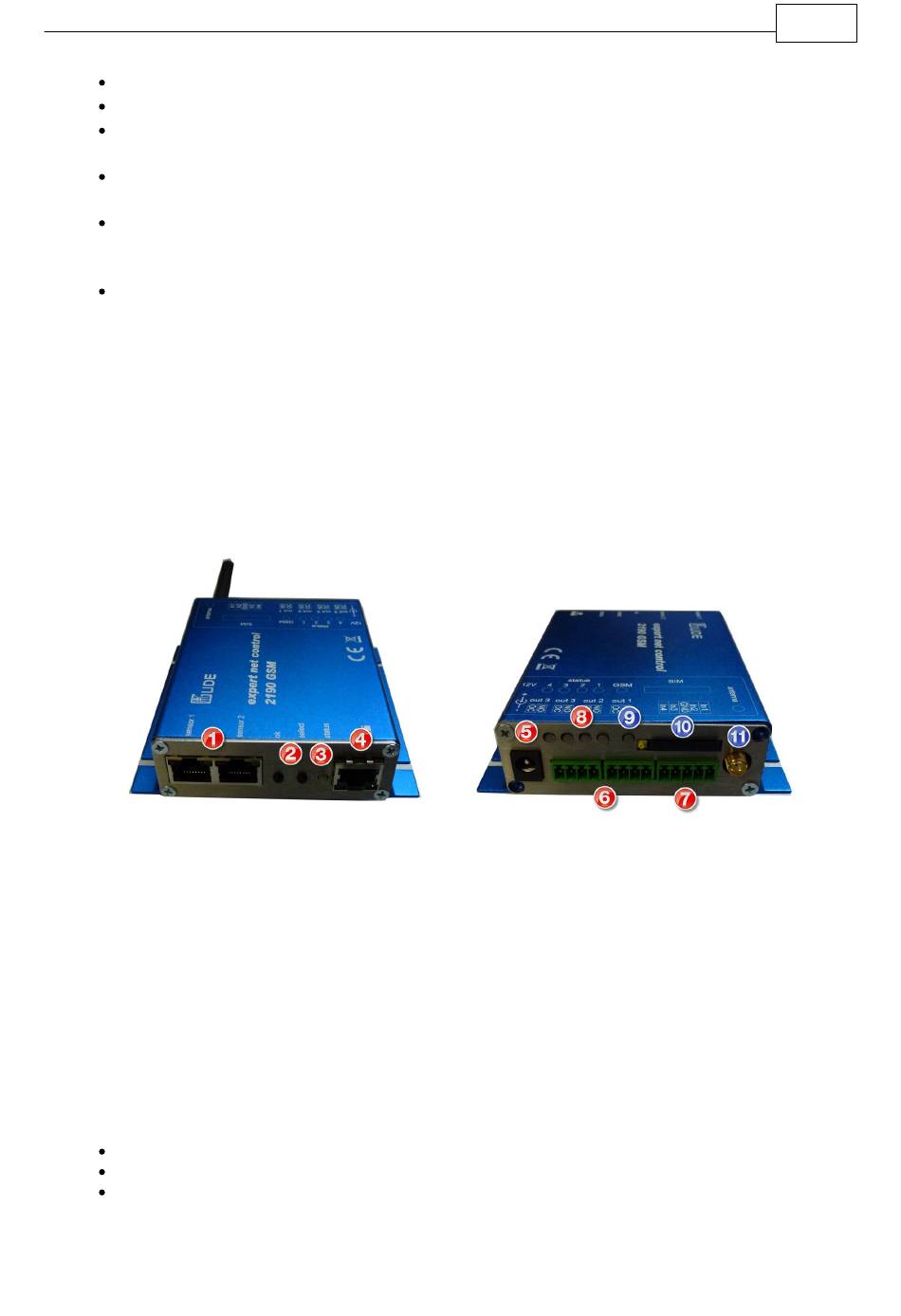

1.4
1. Anschluß für Sensoren
2. Taster für OK, Select oder Bootloadermodus
3. Status LED
4. Netzwerkanschluss RJ45
5. Anschluss für Steckernetzteil (enthalten im SET) 12V 500mA
6. Vier Relais Ausgänge
7. Vier passive Eingänge
8. Status LED Anzeige der Ausgänge (grün - Ausgang geschaltet)
9. Status LED GSM Netz (nur 2190)
10.SIM Kartenslot (nur 2190)
11. Antennenanschluss GSM (nur 2190)
Inbetriebnahme
Verbinden Sie das Gerät mit dem Steckernetzteil (12V DC, 0,5A).
Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
Stellen Sie Kontakt zwischen den Schaltern die überwacht werden sollen und den Eingangsbuch-
sen (IN 1) und (IN 2) her. Um einen Eingangsstromkreis zu schließen muß eine Verbindung zwi-
schen der gemeinsamen Masse (GND) und der jeweiligen Eingangsbuchse hergestellt werden.
Gerätebeschreibung
