Sytronix SvP 7020 PFC Drehzahlvariable Pumpenantriebe
● Kabel abisolieren (siehe Abbildung oben)
● Beide Adern in den Schraub-Klemmblock einführen
Die Adern für A und B dürfen nicht vertauscht werden.
● Kabelmantel zwischen die beiden Klemmstege drücken
● Beide Adern in den Schraubklemmen festschrauben
1) Schalterstellung für den ersten und letzten Slave im
PROFIBUS-DP
2) Der Kabelschirm muss blank auf der Metallführung liegen

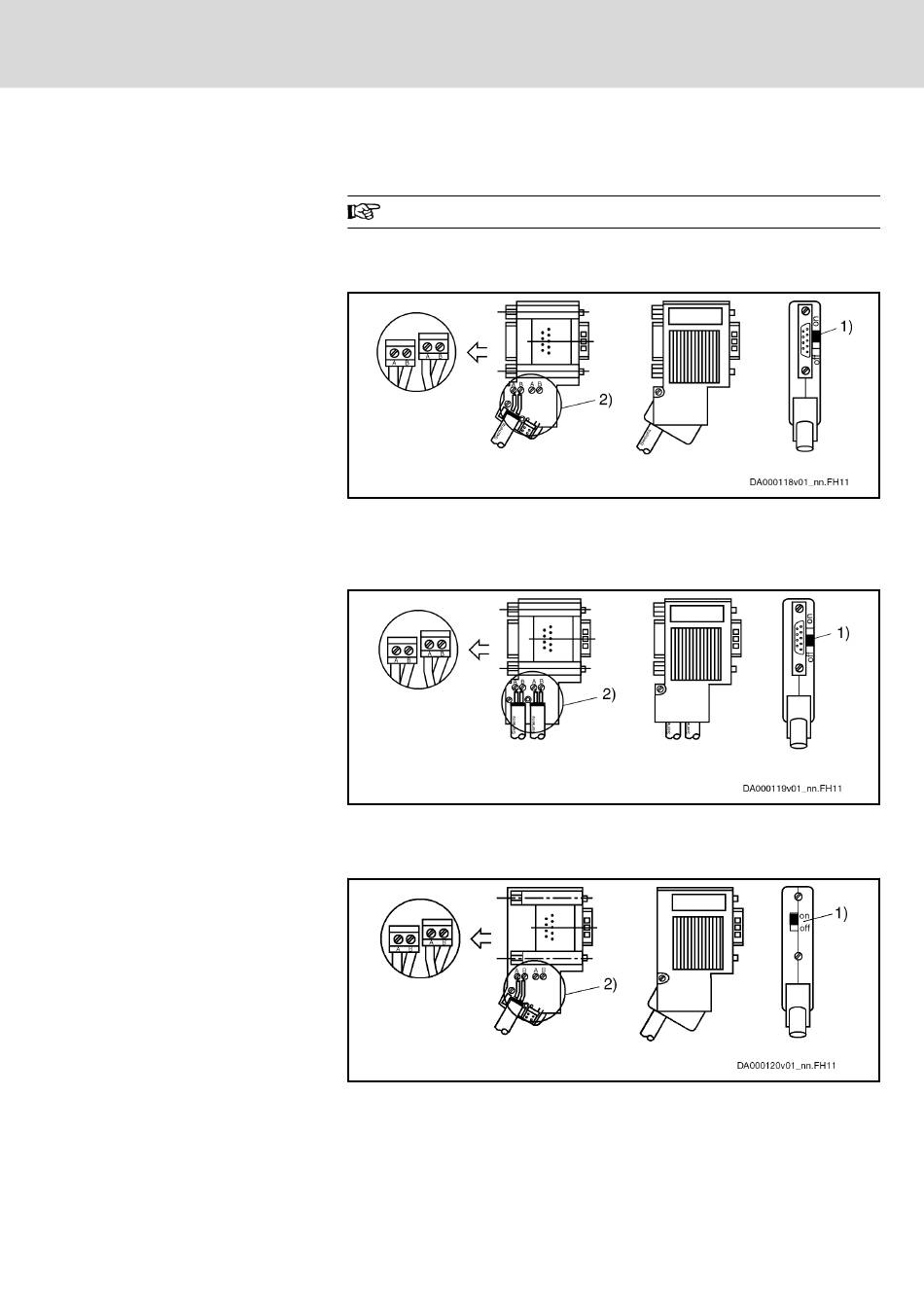

Abb. 7-11: Busanschluss für den ersten und den letzten Slave, Bus-Stecker mit
9-poliger D-Sub-Buchse, INS0541
1) Abschlusswiderstand ist abgeschaltet
2) Der Kabelschirm muss blank auf der Metallführung liegen
Abb. 7-12: Busanschluss für alle weiteren Slaves, Bus-Stecker mit 9-poliger
D‑Sub‑Buchse, INS0541
1) Schalterstellung für den ersten und letzten Slave im
PROFIBUS-DP
2) Der Kabelschirm muss blank auf der Metallführung liegen
Abb. 7-13: Busanschluss für den ersten und den letzten Slave, ohne 9-polige D-
Sub-Buchse INS0540
Bosch Rexroth AG 53/77
Installation
