52/77 Bosch Rexroth AG
Installation
Signal-Spezifikation
Bus-Stecker
Sytronix SvP 7020 PFC Drehzahlvariable Pumpenantriebe
Signal
+5V
Repeater Versorgung
Repeater Steuersignal
Empfangs-/Sendedaten
Tab. 7-21: Signal-Spezifikation
HINWEIS
Ausgang nicht kurzschließen.
Maximalen Strom nicht überschreiten.
Die PROFIBUS-Stecker enthalten jeweils einen zuschaltbaren Abschlusswi‐
derstand. Der Abschlusswiderstand muss jeweils am ersten und letzten Bus‐
teilnehmer eingeschaltet sein. Den Anschluss gemäß nachfolgenden Abbil‐
dungen vornehmen.

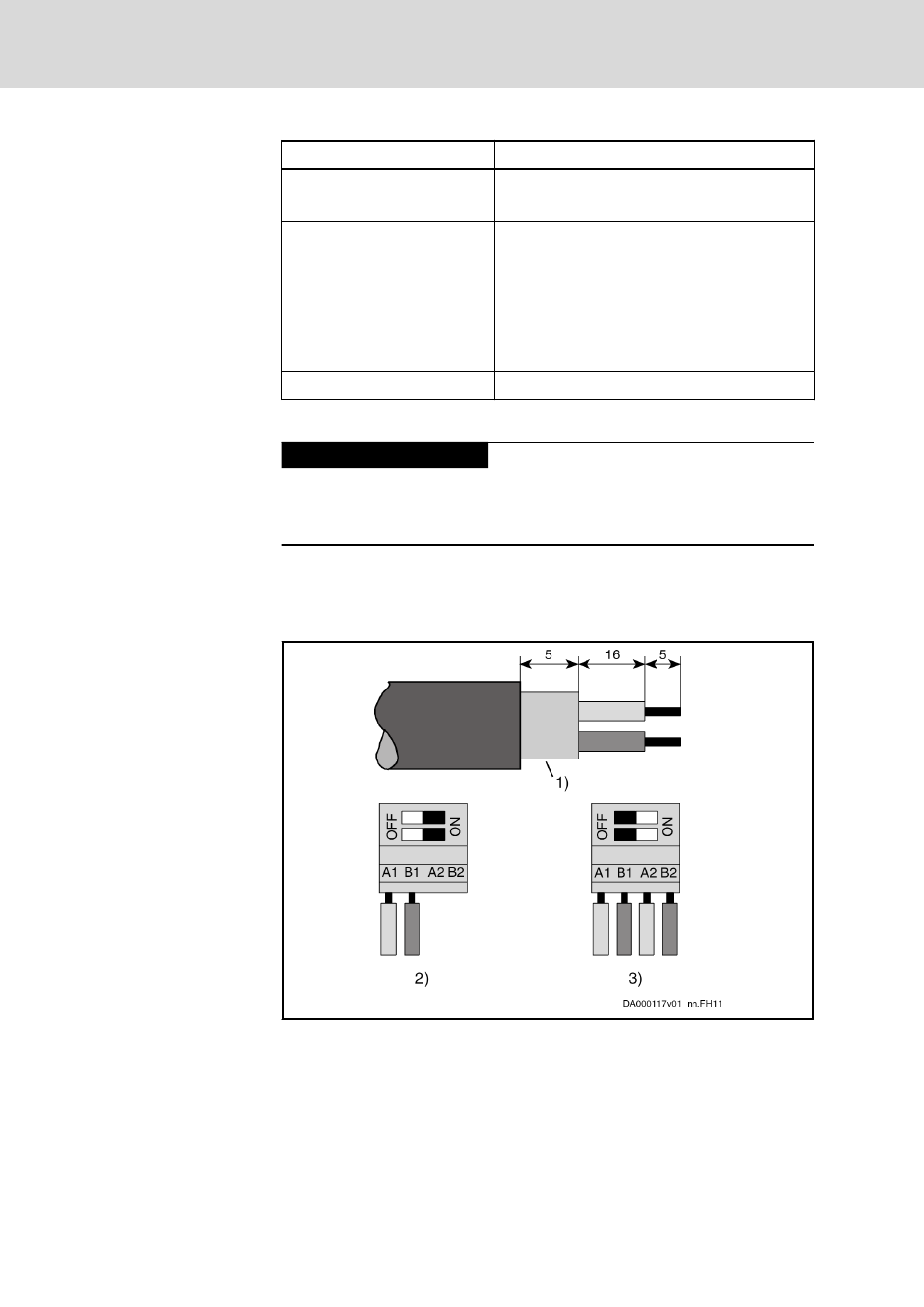

1) Schirm
2) Busanschluss und Schalterstellung für den ersten und letzten
Teilnehmer
3) Busanschluss und Schalterstellung für alle anderen Teilnehmer
Abb. 7-10: Kabel zum Anschluss eines Bus-Steckers vorbereiten
Bei der Konfektionierung des Bus-Kabels wie folgt vorgehen:
● Kabel nach DIN EN50170 / 2 Ausgabe 1996 verwenden
DOK-SYTROX-SVP7020-PF*-IT01-DE-P
Spezifizierung
+5 V (±10%)
max. 75 mA
TTL kompatibel:
● 1: Senden
● 0: Empfangen
Ausgangswiderstand: 350R
V ≤ 0,8 V bei I ≤ 2 mA
OL OL
V ≥ 3,5 V bei I ≤ 1 mA
OH OH
EIA-RS485-Standard
Gefahr der Zerstörung des Ausgangs "+5V
Repeater Versorgung" durch Überlastung!
