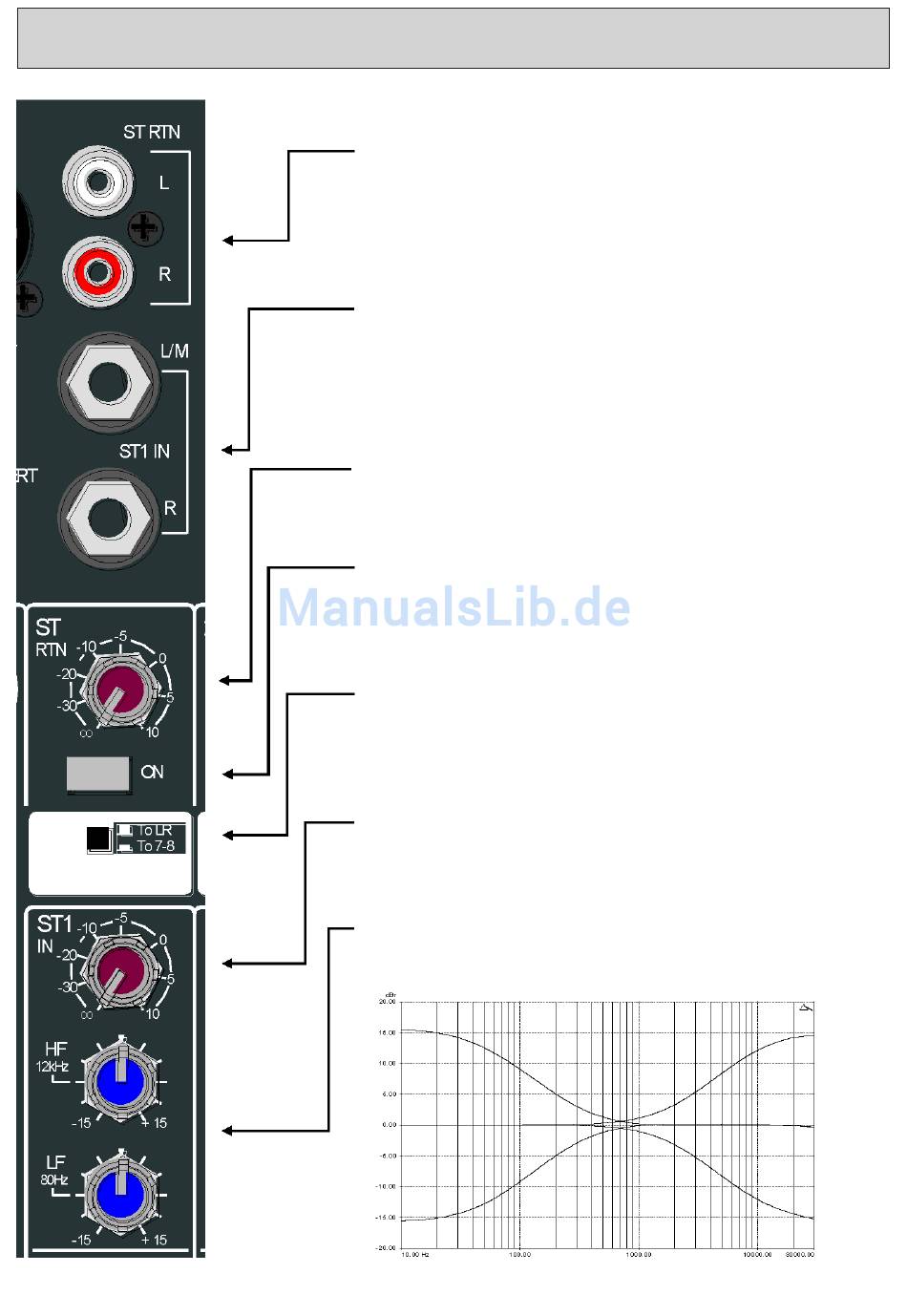

Stereo-Eingangskanal 1
Cinchbuchsen des Stereo-Rückspielwegs
Diese Buchsen stellen Ihnen einen zusätzlichen Stereoeingang für
den Stereokanal zur Verfügung. Nutzen Sie den ST RTN-Regler, um
den Eingangspegel anzupassen. Sie können das Signal entweder dem
Stereokanal zumischen oder es direkt auf den Summenbus leiten,
wählbar mit der versenkten Routing-Auswahltaste. Es handelt sich um
unsymmetrische Eingänge.
Eingänge des Stereokanals 1
6,3-mm-Klinkenbuchsen für Stereoquellen mit Linepegel. Sie können
den Kanal auch mit einer Monoquelle nutzen, indem Sie diese mit der
Buchse L/M verbinden. Sofern die Buchse R frei bleibt, liegt das Signal
dann auch auf dem rechten Stereokanal an.
Die Klinkenbuchsen können mit unsymmetrischen oder symmetrischen
Signalquellen versorgt werden.
Pegelregler des Stereo-Rückspielwegs
Regelt den Pegel des Stereo-Returnsignals zwischen 0 (vollständig
gedämpft) und der Maximalstellung (10 dB Verstärkung).
ON-Taste für den Stereo-Rückspielweg
Drücken Sie die Taste hinein, um den Stereo-Rückspielweg zu akti-
vieren. Wenn Sie den Stereo-Rückspielweg nicht nutzen, empfehlen
wir Ihnen, die Taste nicht zu drücken, um unerwünschte Störanteile im
Signalweg möglichst gering zu halten.
Auswahltaste für das Stereorouting
Mit dieser Taste legen sie fest, ob das Stereo-Returnsignal direkt auf
den Summenbus oder auf den Stereokanal 1 geleitet wird. In der Po-
sition To 7-8 (Taste gedrückt) wird das Signal mit dem Signal der ST1
IN-Klinkeneingänge summiert.
Pegelregler von Stereokanal 1
Regelt den Eingangspegel der ST1 IN-Eingänge. Einstellbar zwischen
vollständig gedämpft und +10 dB.
EQ des Stereokanals
Die Klangregelung des Stereokanals stellt Ihnen zwei Bänder für die
Höhen und Tiefen zur Verfügung. Die Eckfrequenzen liegen bei 12 kHz
im Höhenfilter (HF) und 80 Hz im Tiefenfilter (LF).
Allen & Heath
18
ZED-12FX/16FX/22FX Benutzerhandbuch
