Mars Pro
Montageschritte 5

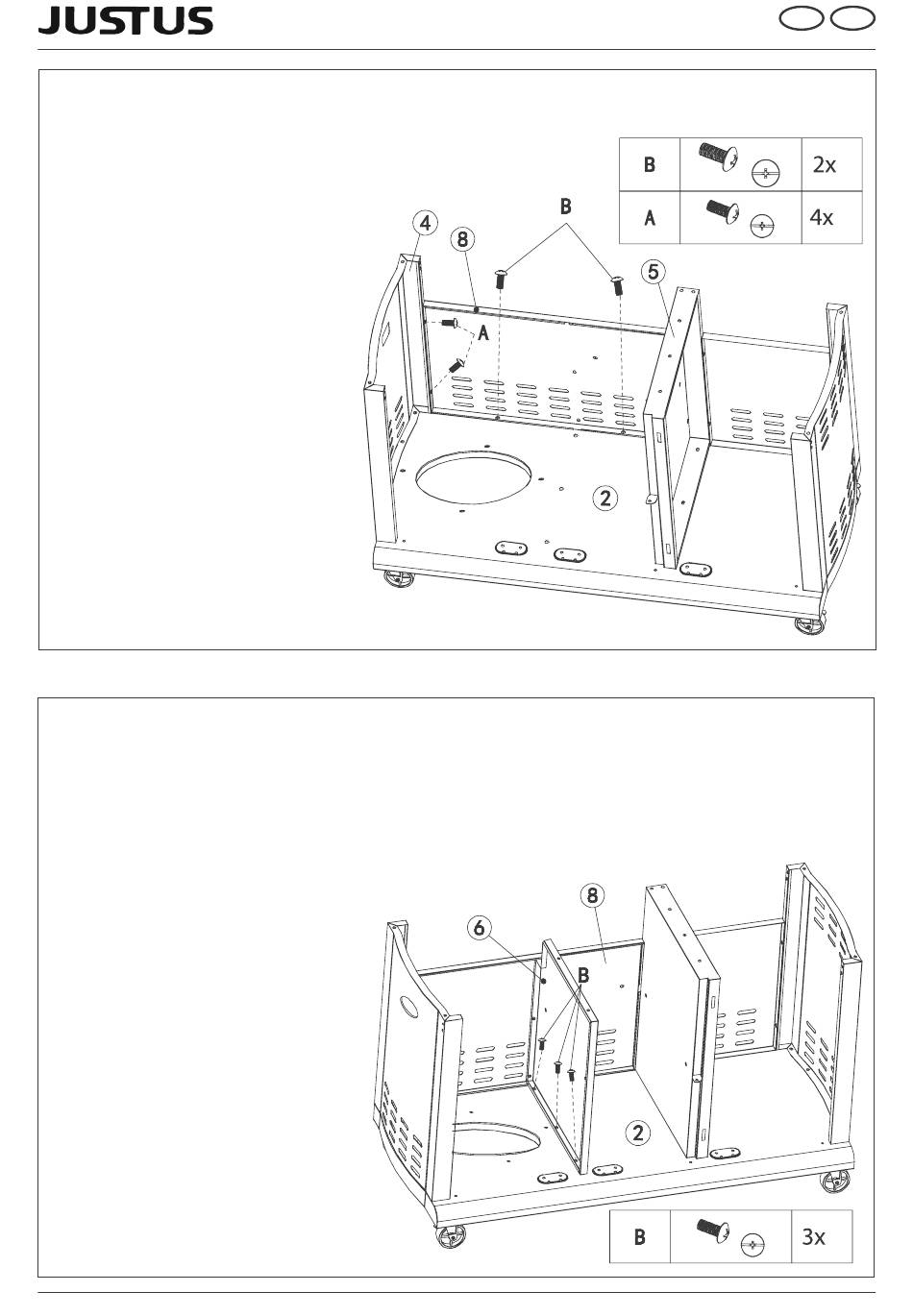

5.1 Montieren Sie die große Rückwand (8), gemäß
Abbildung mit der geschlossenen Seite nach hinten wei-
send, mit je 2 Schrauben M5x10 (A) an großer Zwischen-
wand (5) und linker Seitenwand (4).
5.2 Befestigen Sie die große Rückwand (8)
zusätzlich mit 2 Schrauben M6x12 (B) am
Bodenblech (2).
Montageschritt 6
Befestigen Sie die kleine Zwischenwand (6), gemäß Abbil-
dung mit der geschlossenen Seite nach rechts weisend, mit
3 Schrauben M6x12 (B) am Bodenblech (2).
