Mars Plus

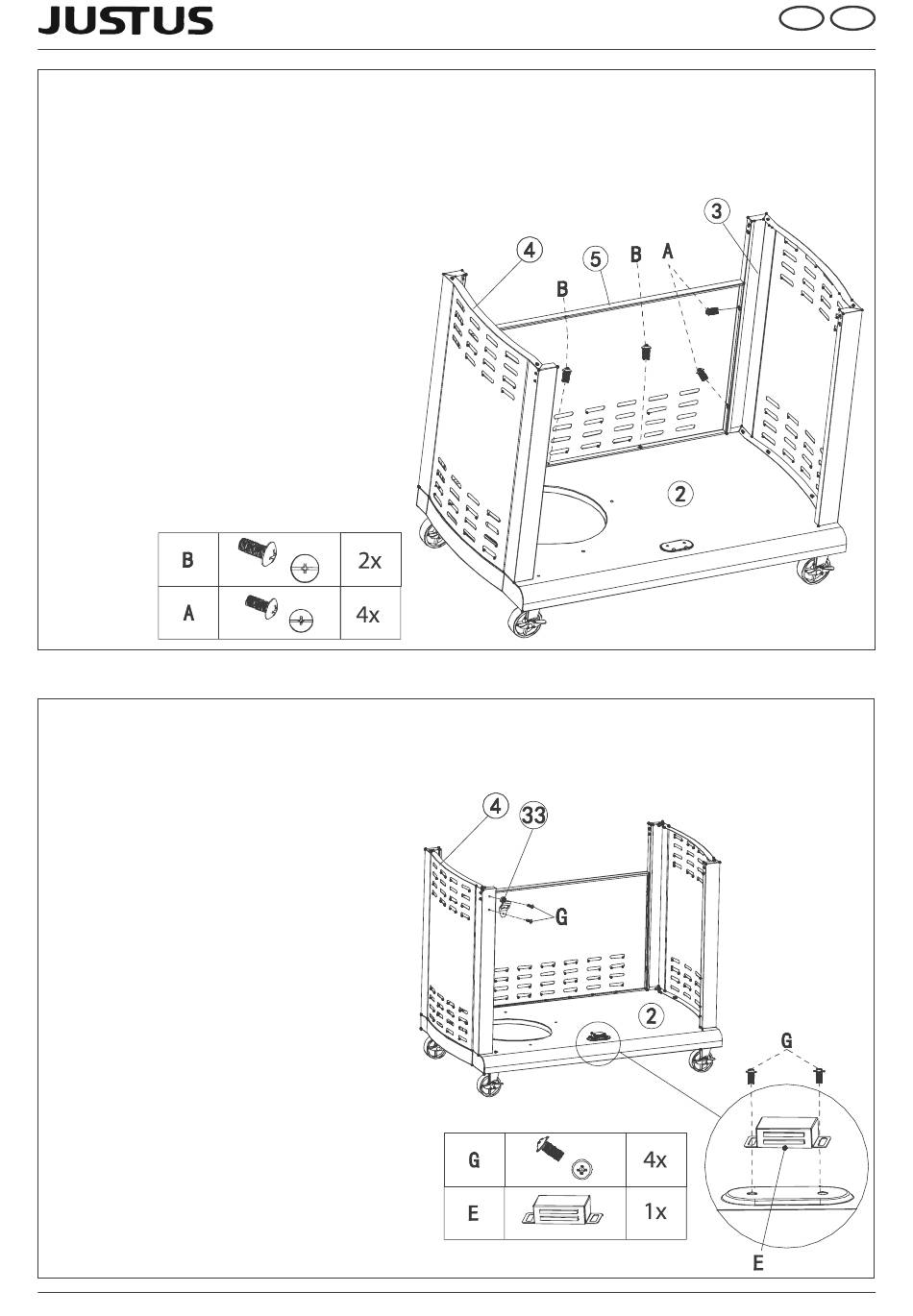

Montageschritte 3
3.1 Befestigen Sie die untere Rückwand (5), gemäß
Abbildung und mit der geschlossenen Seite nach hinten
weisend, mit 2 Schrauben M6x12 (B) am Bodenblech (2).
3.2 Befestigen Sie die untere Rückwand (5) mit je 2
Schrauben M5x10 (A) an rechter Seitenwand (3) und
linker Seitenwand (4).
Montageschritte 4
4.1 Montieren Sie den Flaschenöffner (33) wie
nebenstehend illustriert an der Vorderseite der linken
Seitenwand (4).
4.2 Befestigen Sie den Türmagnet (E) mit
2 Schrauben M4x10 (G) am Bodenblech (2)
gemäß nebenstehender Abbildung.
11
