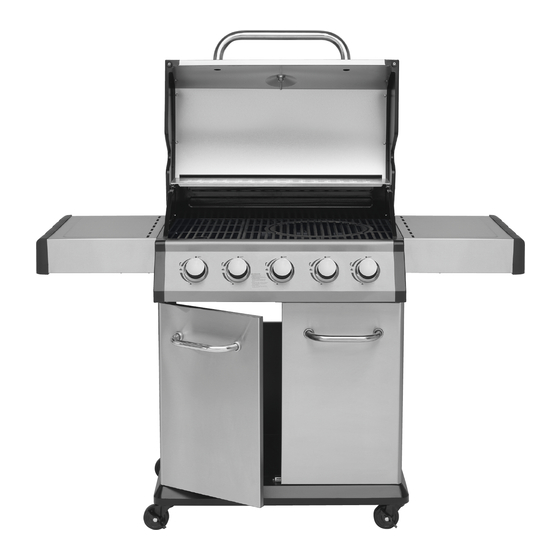

- Seite 1 Geras Montage- und Bedienungsanleitung · Produktinformation Gasgrill Geras 0063-22 293 5902 000 1318 04...
-
Seite 2: Inhaltsverzeichnis
Geras Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Wichtige Sicherheitshinweise für den Umgang mit Propangasflaschen (LP) Anschluss einer Gasflasche Trennen von der Gasflasche Test auf Gasleck Hinweise zur Bedienung - Automatisches Zünden des Grills - Zünden des Grills von Hand - Ende des Grillvorganges Nützliche Tipps zum Gebrauch... -
Seite 3: Warnhinweise
Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design. - Seite 4 Geras WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht- beachtung von Hinweisen ist gefährlich und führen...
- Seite 5 Geras GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!
-
Seite 6: Wichtige Sicherheitshinweise
Geras WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß... -
Seite 7: Montagehinweise
Geras Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch Teppiche und Teppichboden sind als Montageort nicht bevor Sie mit dem Zusammenbau beginnen und geeignet, sie könnten während der Montagearbeiten das Gerät in Betrieb nehmen. beschädigt werden. Wählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe-... -
Seite 8: Ihr Gerät Im Überblick
Geras Ihr Gerät im Überblick... -
Seite 9: Teileliste
Geras Teileliste Lenkrolle (4x) Bodenblech Montagewinkel (2x) Rückwand Hitzeschutzblech Seitenwand (2x) Querstrebe Linke Strebe Rechte Strebe Türblatt links Türblatt rechts Türgriff (2x) Türgriff-Stopfen (4x) Scharnierblech links Scharnierblech rechts Grillkörper (mit Brennern, Regelventilen und Klapphaube) Seitenablage (2x) Blende (2x) Haubengriff Bedienknopf (5x) -
Seite 10: Montage
Geras Montageschritt 1 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (2) mit je 4 Schrauben M5x10 (A). Montageschritt 2 Wenden Sie das Bodenblech (2), die 4 Lenkrollen (1) zeigen nach unten. Schrauben M5x10 (A) dabei aber nur so weit... -
Seite 11: Ziehen Sie Die In Montageschritt 3 Eingesetzten
Geras Montageschritt 3 An der Unterseite der beiden Seitenwände (6) befinden sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (6) gemäß nebenstehender Abbildung so auf das Bodenblech (2), dass die geschlos- senen Seiten dabei nach außen weisen. Links: Seitenwand (6) mit den schlüssellochförmigen Öffnungen über die Schraubenköpfe der... -
Seite 12: Befestigen Sie Die Jeden Der Beiden
Geras Montageschritte 5 Die beiden Montagewinkel (3) dienen zur Erhöhung der Stabilität der Konstruktion. 5.1 Setzen Sie die beiden Montagewinkel (3) gemäß nebenstehender Abbildung zwischen den Seitenwänden (6) und dem Bodenblech (2) ein. 5.2 Befestigen Sie die jeden der beiden Montagewinkel (3) mit jeweils 4 Schrauben M5x10 (A) an Seitenwand (6) und Bodenblech (2). -
Seite 13: Befestigen Sie Querstrebe (7) Mit Je
Geras Montageschritte 7 7.1 Befestigen Sie das Hitzeschutzblech (5) mit 2 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an der linken Seitenwand (5). 7.2 Montieren Sie den Türmagneten (E) gemäß nebenstehender Abbildung mit 2 Schrauben M4x8 (C) im vorderen Bereich des Bodenbleches (2). - Seite 14 Geras Montageschritte 9 9.1 Platzieren Sie die linke Strebe (8) gemäß nebenste- hender Abbildung auf der linken Seitenwand (6) und die rechte Strebe (9) gemäß nebenstehender Abbildung auf der rechten Seitenwand (6). 9.2 Befestigen Sie linke Strebe (8) und rechte Strebe (9) mit je 2 Senkkopfschrauben M5x10 (F) an den Seiten- wänden (6).
-
Seite 15: Montieren Sie Nun Je 1 Türgriff (12) An Beiden
Geras Montageschritte 11 11.1 Montieren Sie nun je 1 Türgriff (12) an beiden Türblätter (10,11) gemäß nebenstehender Abbildung. 11.2 Setzen Sie 1 Türgriff (12) auf die "geschlossene" Seite des linken Türblattes (10). 11.3 Stecken Sie von innen 2 Türgriff-Stopfen (13) in den Türgriff (12) und sichern Sie den solcherart komplettierten... - Seite 16 Geras Montageschritte 13 13a) Scharnierblech links (14) einsetzen: 13b) Scharnierblech rechts (15) einsetzen: Hängen Sie das Scharnierblech links (14) mit der einzel- Hängen Sie das Scharnierblech rechts (15) mit der einzel- nen Öffnung in den oberen Schraubbolzen (B) ein und nen Öffnung in den oberen Schraubbolzen (B) ein und...
-
Seite 17: Setzen Sie Die Baugruppe
Geras Montageschritte 14 VORSICHT! empfehlen Ihnen dringend, diese Monta- geschritte zusammen mit einer weiteren Person durchzuführen! 14.1 Setzen Sie die Baugruppe Grillkörper (16) gemäß neben- stehender Abbildung von oben auf die in den vorangegangenen Montageschritten montierte Baugruppe Untergestell. 14.2 Verbinden Sie die beiden... - Seite 18 Geras Montageschritte 16 16.1 Montieren Sie nun den Haubengriff (19) an der Klapphaube des Grillkörpers (16) gemäß neben- stehender Abbildung. 16.2 Setzen Sie den Haubengriff (19) von außen auf die Klapphaube des Grillkörpers (16). 16.3 Befestigen Sie den Haubengriff (16) mit 2 Schrauben M6x15 (D) an der Klapphaube des Grillkörpers (18).
- Seite 19 Geras Montageschritt 18 Verbinden Sie beide Seitenablagen (17) mit 4 Schrauben M5x6 (I) mit je 1 Blende (18). Montageschritt 19 Montieren Sie beide Seitenablagen (17) am Grillkörper (16) mit je 4 Schrauben M5x10 (A) vom Inneren des Grillkörpers (16) aus.
- Seite 20 Geras Montageschritt 20 Sichern Sie beide Seitenablagen (17) zusätzlich mit 2 Schrauben M5x16 (H) von außen am Grillkörper (16). Montageschritte 21 21.1 Hängen Sie die Halterung Fettauffangbecher (22) gemäß nebenstehender Abbildung von unten in die Fettpfanne (21) ein und platzieren Sie anschließend...
- Seite 21 Geras Montageschritt 22 Setzen Sie je 1 Brennerschutz (24) gemäß nebenstehen- der Abbildung über jedem Brenner im Grillkörper (16) ein. Montageschritte 23 21.1 Setzen Sie die 2 Halbroste (25), wie nebenstehend abgebildet, oberhalb der Brenner in den Grillkörper (16) ein.
- Seite 22 Geras Montageschritte 24 24.1 Platzieren Sie den Warmhalterost (29) gemäß nach- 24.2 Entfernen Sie Mutter und Scheibe (J) vom Grillthermometer (28). folgender Abbildung oberhalb der Brennergruppe auf den Seitenwänden des Grillkörpers (16). 24.3 Setzen Sie das Grillthermometer (28) gemäß nachfol- gender Abbildung mit dem Temperaturfühler voraus von...
- Seite 23 Geras Montageschritte 25 Für den Einsatz von 8 und 11 kg-Gasflaschen: Für den Einsatz von 5 kg-Gasflaschen: 25.1 Setzen Sie erst die untere Hälfte Gasflaschen-Hal- 25.1 Ergänzen Sie die untere Hälfte Gasflaschen-Halter- terung (30) und danach die obere Hälfte Gasflaschen- ung (30) und die obere Hälfte Gasflaschen-Halterung (31)
-
Seite 24: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)
Geras Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche Gefahr von Explosionen muss bei jedem Anschluss der Gasflasche an das Gerät... -
Seite 25: Anschluss Einer Gasflasche
Geras Anschluss einer Gasflasche ACHTUNG! GEFAHR! ACHTUNG! GEFAHR! Betrieb des Gasgrills nur über einen funktionsfähigen Druckmin- Vergewissern Sie sich, dass das derer! Der Betrieb mit einem defek- Ventil der anzuschließenden Gas- ten Druckminderer ist gefährlich flasche vollständig geschlossen und schließt jedwede Garantie- ist! Sie schließen das Ventil durch... -
Seite 26: Test Auf Gasleck
Geras Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor. -
Seite 27: Automatisches Zünden Des Grills
Geras Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Haube am Grillkörper. Öffnen Sie die Haube am Grillkörper. WARNUNG! WARNUNG! Gefahr von Verbrennungen Gefahr von Verbrennungen Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der... -
Seite 28: Bevor Es Richtig Losgeht
Platzieren Sie empfindliches Gargut etwas abseits der Viel Spaß beim Grillen wünscht Brenner oder verwenden Sie den oberen Warmhalterost. Ihr JUSTUS (Grill-)Team Um das Grillgut saftig zu erhalten, sollten Sie zum Wenden keine Gabel, sondern eine Grillzange oder Fleischwender benutzen. Wenden Sie das Grillgut nur einmal! -
Seite 29: Grillmethoden
Geras Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert. -
Seite 30: Die Zubereitung
Geras Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen). -
Seite 31: Hinweise Zur Reinigung Und Pflege
Geras Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie... -
Seite 32: Fehlertabelle
Geras Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en... - Seite 33 Geras Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...
-
Seite 34: Gerätebeschreibung
Geras Gerätebeschreibung Technische Daten Modell "Geras" Art Nr. 1318 04 Hauptgrill Anzahl der Brenner: 0063-22 Material Brenner: Edelstahl Fahrbarer 5-flammiger Gasgrill, Klapphaube aus Max. Leistung: je 3,0 kW Edelstahl mit Temperaturanzeige, Seitenablagen aus Im Hauptgrill: bis 15,0 kW Edelstahl, ergonomische Drehregler, mehrteiliger... -
Seite 35: Justus-Werksgarantie
Geras - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 36 Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Geras Modell / Model / Modèle: 1318 04 A01 Serie / Serial / Série: JUSTUS GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 293 5902 000 V01 1318 04 · 2121...
