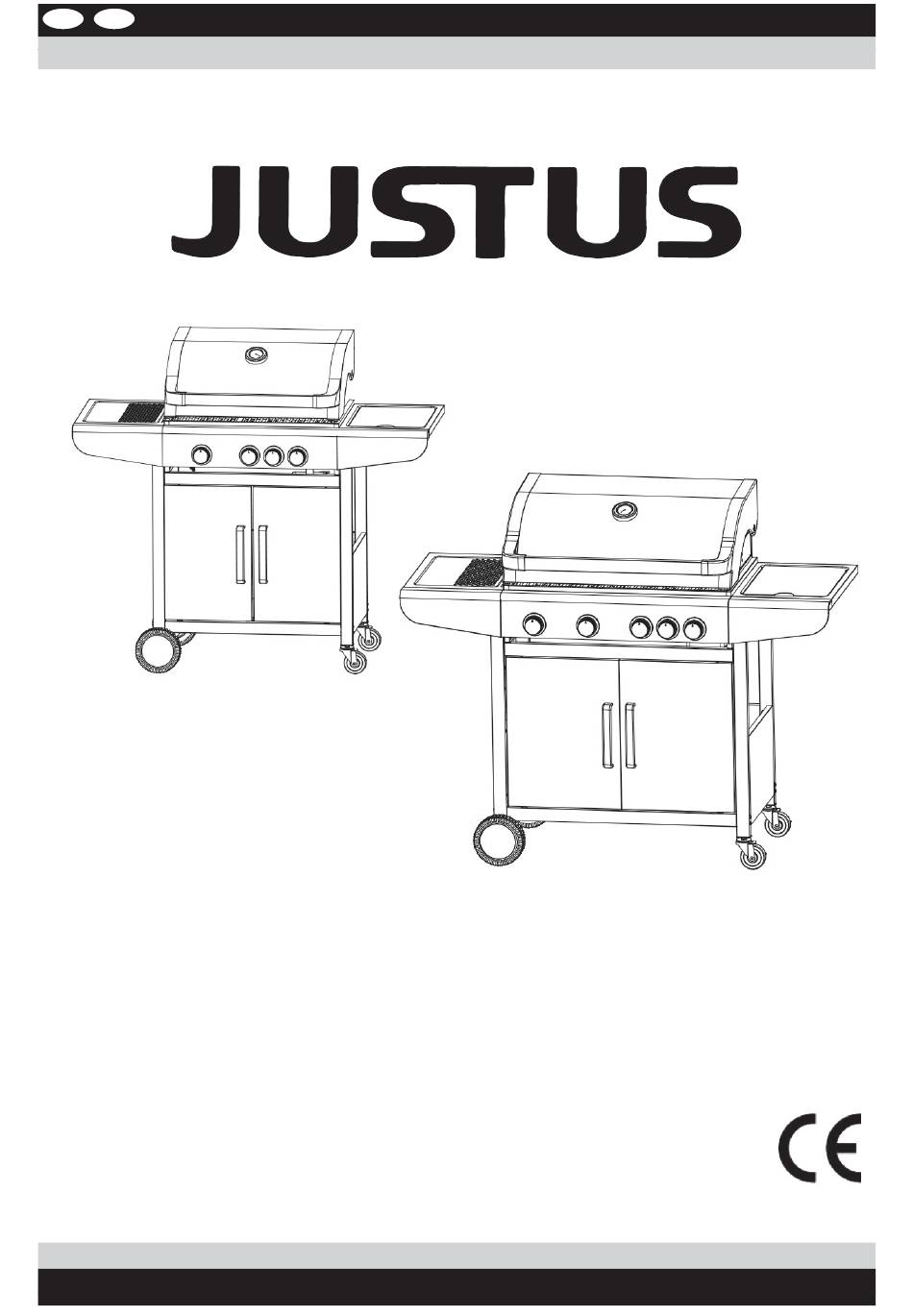

- Seite 1 Aufstellungs- und Bedienungsanleitung · Produktinformation Ares 3 SU Ares 4 SU Gasgrills Ares 0363-16 4250340908993 / 4250340909013 1303 04 · 1304 06 · 1018...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für JUSTUS entschieden haben! Wichtige Sicherheitshinweise JUSTUS bietet hnen ausgereifte und zuverlässige Technik, Montagehinweise Funktionalität und ansprechendes Design. Ares 3 SU Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle - Ihr Gerät im Überblick... -
Seite 3: Achtung! Wichtig
ACHTUNG! WICHTIG! Gefahr von Bränden und Explosion! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusammenzusetzen, zu installie- ren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise die- ser Bedienungsanleitung führen möglicherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nichtbeachtung von Hinweisen ist gefährlich und führen in jedem Fall zum... -
Seite 4: Achtung! Gefahr
ACHTUNG! GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödlichen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschal- ten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich! Sollte der Gasgeruch weiterhin wahrnehmbar sein, verlassen Sie die Umgebung des Gasgrill und verständigen Sie umgehend die Feuerwehr! - Seite 5 WICHTIGE SICHERHEITSHINWEISE! Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß montiert und sicher befestigt sind! Der Gasgrill muss regelmäßig gereinigt und auf Beschädigungen unter- sucht werden.
- Seite 6 WICHTIGE SICHERHEITSHINWEISE! Lassen Sie den in Betrieb befindlichen Gasgrill niemals unbeaufsichtigt! Insbesondere Kleinkinder und Haustiere müssen unbedingt ferngehal- ten werden! Auch zugängliche Teile können sehr heiß werden. VERBRENNUNGSGEFAHR! Öffnen Sie die Grillabdeckung stets langsam und vorsichtig! Achten Sie auf austretende, aufsteigende Heißluft und heißen Dampf! Benutzen Sie immer Grillhandschuhe! VERBRENNUNGSGEFAHR! Halten Sie Gasschläuche und elektrische Leitungen möglichst weit ent- fernt von heißen Oberflächen und tropfendem, heißen Fett!
-
Seite 7: Montagehinweise
Montagehinweise Teppiche und Teppichboden sind als Montageort nicht Bitte lesen Sie diese Anleitung sorgfältig durch geeignet, sie könnten während der Montagearbeiten bevor Sie mit dem Zusammenbau beginnen und beschädigt werden. das Gerät in Betrieb nehmen. ählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe- zusammenzubauen. -
Seite 8: Ares 3 Su
Ares 3 SU Ihr Gerät im Überblick... -
Seite 9: Teileliste
Ares 3 SU Teileliste Lenkrolle (2x) Eckstütze vorne rechts Eckstütze hinten rechts Bodenblech Eckstütze vorne links Eckstütze hinten links Radachse Rad (2x) Seitenblech (2x) Rückwand Querstrebe Strebe (2x) Türblatt(2x) Türangel (2x) Türgriff (2x) Grillkörper (mit Brennern, Regelventilen und Haube) Seitenbrenner rechts... -
Seite 10: Ares 4 Su
Ares 4 SU Ihr Gerät im Überblick... -
Seite 11: Teileliste
Ares 4 SU Teileliste Lenkrolle (2x) Eckstütze vorne rechts Eckstütze hinten rechts Bodenblech Eckstütze vorne links Eckstütze hinten links Radachse Rad (2x) Seitenblech (2x) Rückwand Querstrebe Strebe (2x) Türblatt(2x) Türangel (2x) Türgriff (2x) Grillkörper (mit Brennern, Regelventilen und Haube) Seitenbrenner rechts... -
Seite 12: Montage
Ares 3 SU / Ares 4 SU Montageschritt 1 Schrauben Sie e eine Lenkrolle (1) in das untere Ende der Eckstütze vorne rechts (2) und der Eckstütze hinten rechts (3). Montageschritt 2 Befestigen Sie das Bodenblech (4) mit der geschlosse- nen Seite nach oben mit e 2 Schrauben M5x50 (A) an der Eckstütze vorne rechts (2) und der Eckstütze hinten... - Seite 13 Ares 3 SU / Ares 4 SU Montageschritt 3 Befestigen Sie die Eckstütze vorne links (5) und die Eckstütze hinten links (6) mit e 2 Schrauben M5x50 (A) am Bodenblech (4). Montageschritt 4 Stecken Sie die Radachse (7) durch die dafür vorgesehe- nen Öffnungen am unteren Ende der Eckstütze vorne...
- Seite 14 Ares 3 SU / Ares 4 SU Montageschritt 5 Befestigen Sie e ein Seitenblech (9) mit der geschlossenen Seite nach außen zwischen Eckstütze hinten links (5) und Eckstütze vorne links (6) bzw. zwischen Eckstütze hinten rechts (3) und Eckstütze vorne rechts (2) mit e 2 Schrauben M5x10 (B).
- Seite 15 Ares 3 SU / Ares 4 SU Montageschritt 7 Befestigen Sie den Türmagnet (E) mit 2 Schrauben M4x8 (C) am Bodenblech (4) gemäß nebenstehender Abbildung. Montageschritt 8 Platzieren Sie e eine Strebe (12) mit der geschlossenen Seite nach außen zwischen Eckstütze hinten links (5) und Eckstütze...
- Seite 16 Ares 3 SU / Ares 4 SU Montageschritt 9 Setzen Sie 2 Hohlstopfen (H) in die dafür vorgesehenen Öffnungen im Bodenblech (4) gemäß nebenstehender Abbildung ein. Montageschritt 10 Montieren Sie nun die beiden Türblätter (13) gemäß nebenstehender Abbildung. Stecken Sie eweils eine Türangel (14) von oben durch die dafür vorgesehenen Öffnungen in der Querstrebe (11)
- Seite 17 Ares 3 SU / Ares 4 SU Montageschritt 11 Entfernen Sie die vormontierten Schrauben aus den beiden Türgriffen (15). Setzen Sie e einen Türgriff (15) von vorne auf die dafür vorgesehenen Öffnungen in einem Türblatt (13) gemäß nebenstehender Abbildung ein und befestigen Sie eden Türgriff (15) von der nnenseite des...
- Seite 18 Ares 3 SU / Ares 4 SU Montageschritt 13 Setzen Sie den Seitenbrenner rechts (17) gemäß neben- stehender Abbildung von oben auf die rechten Eckstützen (2,3). Setzen Sie den Seitenbrenner links (18) gemäß neben- stehender Abbildung von oben auf die linken Eckstützen (5,6).
- Seite 19 Ares 3 SU / Ares 4 SU Montageschritt 15 Befestigen Sie den Seitenbrenner rechts (17) gemäß nebenstehender Abbildung vom nneren des Grillkörpers (16) aus mit 2 Schrauben M5x10 (B) am Grillkörper (16). Befestigen Sie den Seitenbrenner links (18) gemäß nebenstehender Abbildung vom nneren des Grillkörpers (16) aus mit 2 Schrauben M5x10 (B) am Grillkörper (16).
- Seite 20 Ares 3 SU / Ares 4 SU Montageschritt 17 Verbinden Sie die Zündleitung mit den Zündelektroden der Brenner. Montageschritt 18 Hängen Sie den Fettauffangbecher (19) gemäß neben- stehender Abbildung in das Fettpfanne unterhalb des Grillkörpers (16) so ein, dass der Fettauffangbecher (19) das durch die Ablauföffnung austretende Fett auffan-...
- Seite 21 Ares 3 SU / Ares 4 SU Montageschritt 19 Platzieren Sie die 3 Ares 3 SU bzw. 4 Ares 4 SU Flammenverteiler (20) gemäß nebenstehender Abbil- dung oberhalb der Brennergruppe. Montageschritt 20 Ares 3 SU: Ares 4 SU: Platzieren Sie den kleinen Grillrost (21) und den großen Platzieren Sie die 3 Grillroste (21) gemäß...
- Seite 22 Ares 3 SU Montageschritt 21 Platzieren Sie den Warmhalterost (23) gemäß nebenstehender Abbildung oberhalb der Brennergruppe an den Seitenwänden des Grillkörpers (16). Die Montage des "Ares 3 SU / Ares 4 SU" ist damit beendet!
-
Seite 23: Wichtige Sicherheitshinweise Für Den
WICHTIGE ACHTUNG! SICHERHEITSHINWEISE GEFAHR! für den Umgang mit Propangasflschen (LP) Ausströmendes Gas kann Brände und Explosionen verursachen! Lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Gerät zum ersten Mal an eine Gasflasche Gefahr von ernsthaften und auch anschließen! tödlichen Verletzungen sowie LP-Gas weist einen ähnlichen Geruch auf wie... -
Seite 24: Anschluss Einer Gasflasche
BITTE ACHTUNG! BEACHTEN SIE: GEFAHR! Schraubverbindungen an Leitungen für brennbare Betrieb des Gasgrills nur über Gase sind Linksgewinde! Sie arbeiten also genau entgegengesetzt wie "normale" Schraubver- einen funktionsfähigen Druckmin- bindungen: Drehen nach LINKS zum FESTZIEHEN, derer! Der Betrieb mit einem defek- drehen nach RECHTS zum LÖSEN der Schraubver- ten Druckminderer ist gefährlich bindung! -
Seite 25: Test Auf Gasleck
Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor. tageanweisung montiert haben. -
Seite 26: Automatisches Zünden Des Grills
Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Haube am Grillkörper. Öffnen Sie die Haube am Grillkörper. Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der Bedienknöpfe der Regelventile in der "AUS"-Position befinden. -
Seite 27: Bevor Es Richtig Losgeht
Grillroste sauber zu halten, hohe Gartem- Viel Spaß beim Grillen wünscht peraturen zu vermeiden und die Verwendung von magerem Fleisch. Ihr JUSTUS (Grill-) Team Empfindliches Gargut wie z.B. Fisch und Gemüse sollte in Aluminiumfolie verpackt werden. Platzieren Bevor es richtig losgeht:... -
Seite 28: Grillmethoden
Grillmethoden dabei entweder neben der Hitzequelle oder seitlich Man unterscheidet beim Grillen generell zwischen versetzt oberhalb der Hitzequelle. Die Strahlungshitze direktem und indirektem Grillen. Bei beiden erreicht das Grillgut daher nicht direkt. Sie wird an der Methoden sollte der Deckel immer geschlossen nnenseite des Grills reflektiert. -
Seite 29: Die Zubereitung
Die Zubereitung Fisch/Meeresfrüchte „Das perfekte Steak“ ir empfehlen hnen die Verwendung von nicht zu Je nach Rezept und verwendeten Fisch kann sowohl magerem Fleisch! indirekt, als auch direkt gegrillt werden. Dabei ist die oberste Fisch-Grillregel, dass die Den Grill bei geschlossener Haube auf die notwendige Temperatur nicht zu hoch sein darf, da Fisch sehr Temperatur zum direkten Anbraten bringen 270 - leicht austrocknet und somit die Gefahr besteht, dass... -
Seite 30: Hinweise Zur Reinigung Und Pflege
Hinweise zur Reinigung und Pflege Im Sinne einer möglichst langen Lebensdauer Grillkörper Entfernen Sie regelmäßig Schmutz, Fett und Ver- empfehlen wir Ihnen, das Gerät mit einer krustungen mit einem Schaber aus Holz oder Schutzhaube zu versehen, falls es im Freien gela- Kunststoff. -
Seite 31: Fehlertabelle
Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en verbindung abgezogen Kurzschluss an Zuleitung oder ZŸndelektrode erneuern... - Seite 32 Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger Insektennester in Brenner aus Brenner oder Zuleitung entfernen oder Zuleitung...
-
Seite 33: Gerätebeschreibung
Gerätebeschreibung Technische Daten Modell "Ares 3 SU" Art Nr. 1303 04 Hauptgrill Anzahl der Brenner 0363-16 Material Brenner Edelstahl Max. Leistung e 3,0 k Fahrbarer 4-flammiger Gasgrill, Haube aus Edelstahl m Hauptgrill bis 9,0 k mit Temperaturanzeige, Seitenablagen mit integriertem... -
Seite 34: Ares 4 Su: Technische Daten
Gerätebeschreibung Technische Daten Modell "Ares 4 SU" Art Nr. 1306 04 Hauptgrill Anzahl der Brenner 0363-16 Material Brenner Edelstahl Max. Leistung e 3,0 k Fahrbarer 5-flammiger Gasgrill, Haube aus Edelstahl m Hauptgrill bis 12,0 k mit Temperaturanzeige, Seitenablagen mit integriertem... -
Seite 35: Justus-Werksgarantie
- Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 36 Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Ares 3 SU Modell / Model / Modèle: 1303 04 A01 Serie / Serial / Série: Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Ares 4 SU Modell / Model / Modèle:...
