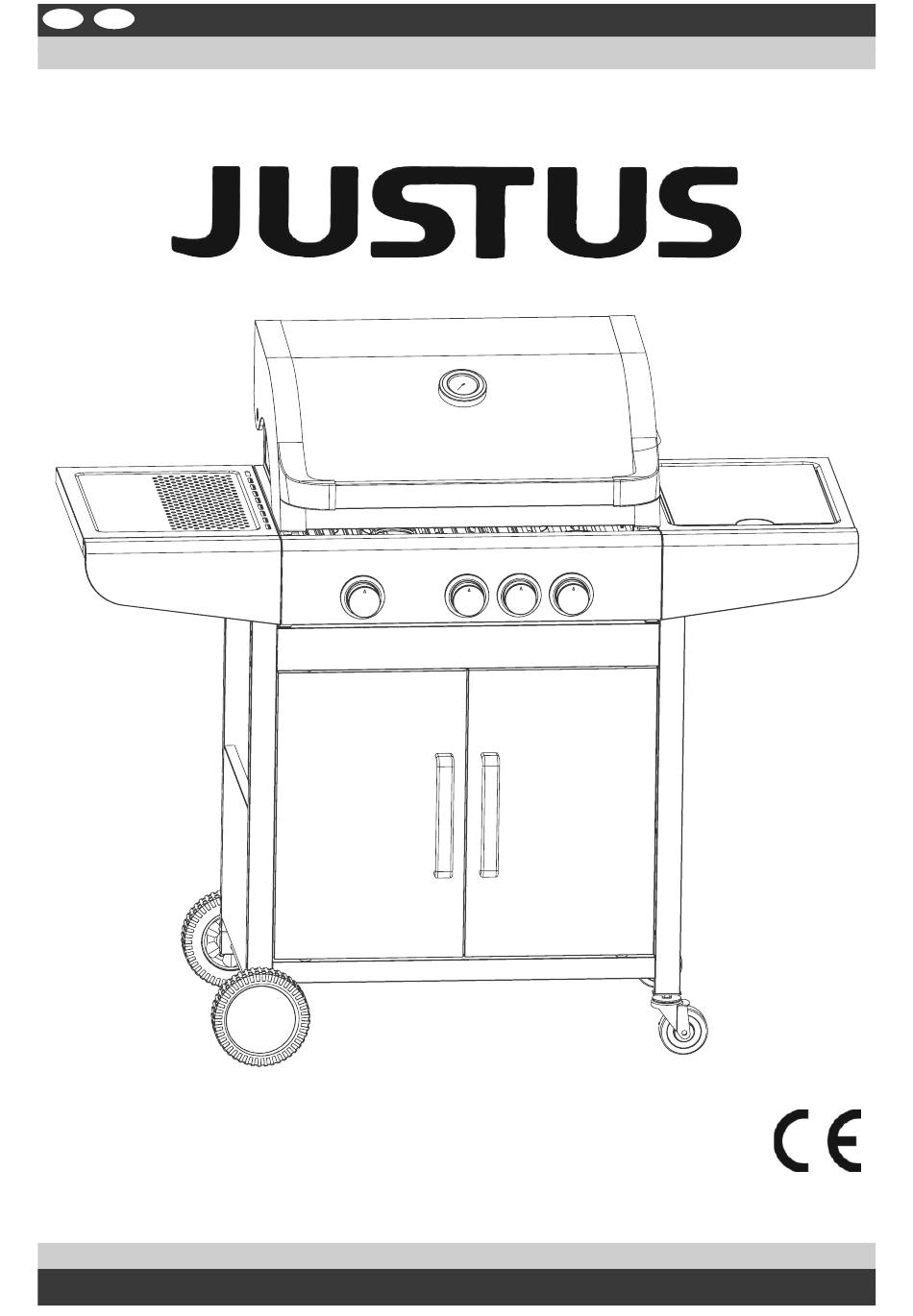

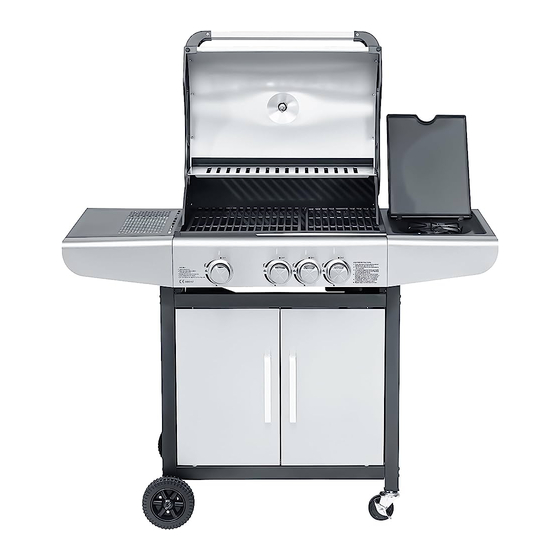

- Seite 1 Ares 3 SU Montage- und Bedienungsanleitung · Produktinformation Gasgrill Ares 3 SU 0063-22 4250340908993 1303 04...
-
Seite 2: Inhaltsverzeichnis
Ares 3 SU Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Wichtige Sicherheitshinweise für den Umgang mit Propangasflaschen (LP) Anschluss einer Gasflasche Trennen von der Gasflasche Test auf Gasleck Hinweise zur Bedienung - Automatisches Zünden des Grills - Zünden des Grills von Hand... -
Seite 3: Warnhinweise
Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design. - Seite 4 Ares 3 SU WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden!
- Seite 5 Ares 3 SU GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!
-
Seite 6: Wichtige Sicherheitshinweise
Ares 3 SU WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß... -
Seite 7: Montagehinweise
Ares 3 SU Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch Teppiche und Teppichboden sind als Montageort nicht bevor Sie mit dem Zusammenbau beginnen und geeignet, sie könnten während der Montagearbeiten das Gerät in Betrieb nehmen. beschädigt werden. Wählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe-... -
Seite 8: Ihr Gerät Im Überblick
Ares 3 SU Ihr Gerät im Überblick... -
Seite 9: Teileliste
Ares 3 SU Teileliste Lenkrolle (2x) Eckstütze vorne rechts Eckstütze hinten rechts Bodenblech Eckstütze vorne links Eckstütze hinten links Radachse Rad (2x) Seitenwand Rückwand Querstrebe Strebe rechts Strebe links Türangel (2x) Türblatt (2x) Türgriff (2x) Grillkörper (mit Brennern, Regelventilen und Haube) -
Seite 10: Montage
Ares 3 SU Montageschritt 1 Schrauben Sie je eine Lenkrolle (1) in das untere Ende der Eckstütze vorne rechts (2) und der Eckstütze hinten rechts (3). Montageschritt 2 Befestigen Sie das Bodenblech (4) mit der geschlossenen Seite nach oben mit je 2 Schrauben M5x55 (A) an der Eckstütze vorne rechts (2) und der Eckstütze hinten... - Seite 11 Ares 3 SU Montageschritt 3 Befestigen Sie die Eckstütze vorne links (5) und die Eckstütze hinten links (6) mit je 2 Schrauben M5x55 (A) am Bodenblech (4). Montageschritt 4 Stecken Sie die Radachse (7) durch die dafür vorgesehe- nen Öffnungen am unteren Ende der Eckstütze vorne links (5) und die Eckstütze hinten links (6).
- Seite 12 Ares 3 SU Montageschritt 5 Befestigen Sie je ein Seitenblech (9) mit der geschlossenen Seite nach außen zwischen Eckstütze hinten links (6) und Eckstütze vorne links (5) bzw. zwischen Eckstütze hinten rechts (3) und Eckstütze vorne rechts (2) mit je 4 Schrauben M5x10 (B).
- Seite 13 Ares 3 SU Montageschritt 7 Befestigen Sie den Türmagnet (E) mit 2 Schrauben M4x8 (C) gemäß nebenstehender Abbildung am Bodenblech (4). Montageschritt 8 Platzieren Sie die Querstrebe (11) mit der geschlossenen Seite nach außen zwischen Eckstütze vorne links (5) und Eckstütze vorne rechts (2) und befestigen Sie sie mit je 2 Schrauben M5x50 (A).
- Seite 14 Ares 3 SU Montageschritt 9 Platzieren Sie Strebe links (13) mit der geschlossenen Seite nach außen/unten zwischen Eckstütze hinten links (6) und Eckstütze vorne links (5). Befestigen Sie Strebe links (13) mit je 2 Schrauben M5x10 (B) an Eckstütze hinten links (6) und an Eckstütze vorne links (5).
- Seite 15 Ares 3 SU Montageschritt 11 Montieren Sie nun die beiden Türblätter (15) gemäß nebenstehender Abbildung. Schieben Sie jeweils eine Türangel (14) von unten durch die dafür vorgesehenen Öffnungen in den Türblättern (15) und anschließend durch die Querstrebe (11) und setzen Sie die Türangeln (14) in die Hohlstopfen (G) im Boden-...
- Seite 16 Ares 3 SU Montageschritt 13 Setzen Sie die Baugruppe Grillkörper (17) gemäß nebenstehender Abbildung von oben auf das Untergestell. VORSICHT! Wir empfehlen Ihnen dringend, diesen Montageschritt zusammen mit einer wei- teren Person durchzuführen! Montageschritt 14 Setzen Sie den Seitenkocher rechts (19) gemäß neben- stehender Abbildung von oben auf die rechten Eckstützen...
- Seite 17 Ares 3 SU Montageschritt 15 Befestigen Sie den Seitenkocher rechts (19) gemäß nebenstehender Abbildung mit 4 Schrauben M5x55 (A) an den rechten Eckstützen (2,3) und mit 3 Schrauben M5x10 (B) am Grillkörper (17). Befestigen Sie die Seitenablage links (18) gemäß nebenstehender Abbildung mit 4 Schrauben M5x55 (A) an den linken Eckstützen (5,6) und mit...
- Seite 18 Ares 3 SU Montageschritt 17 Verbinden Sie die Gasleitung mit dem Gasrohr der Regler- gruppe (1) und sichern Sie die Verbindung mit der Sicherungsklammer (J) (2). Bei diesem Gerät kommt ein sog. "gemischtes System" zur Anwendung: Die Brennerdüse ragt in das Brenner-...
- Seite 19 Ares 3 SU Montageschritt 19 Hängen Sie die Halterung Fettauffangbecher (21) gemäß nebenstehender Abbildung von unten in die Fettpfanne (20) ein und platzieren Sie anschließend den Fettauffangbecher (22) in der Halterung Fettauffangbecher (21), damit im Betrieb durch die Ablauföffnung der Fettpfanne (20) austretende Flüssigkeiten...
- Seite 20 Ares 3 SU Montageschritt 21 Platzieren Sie den kleinen Grillrost (25) und den großen Grillrost (26) gemäß nebenstehender Abbildung innerhalb des Grillkörpers (17). Montageschritt 22 Platzieren Sie den Warmhalterost (27) gemäß nebenstehender Abbildung oberhalb der Brennergruppe auf den Seitenwänden des Grillkörpers (17).
- Seite 21 Ares 3 SU Montageschritt 23 Entfernen Sie Mutter und Scheibe (I) vom Grillthermometer (23). Setzen Sie das Grillthermometer (23) gemäß nebenstehender Abbildung mit dem Temperaturfühler voraus von außen in die dafür vorgesehene Öffnung des Klappdeckels des Grillkörpers (17) ein. Befestigen Sie das Grillthermometer (23) mit Mutter und Scheibe (I) am Klappdeckel des Grillkörpers (17)..
-
Seite 22: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)
Ares 3 SU Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche... -
Seite 23: Anschluss Einer Gasflasche
Ares 3 SU Anschluss einer Gasflasche ACHTUNG! GEFAHR! ACHTUNG! GEFAHR! Betrieb des Gasgrills nur über einen funktionsfähigen Druckmin- Vergewissern Sie sich, dass das derer! Der Betrieb mit einem defek- Ventil der anzuschließenden Gas- ten Druckminderer ist gefährlich flasche vollständig geschlossen und schließt jedwede Garantie-... -
Seite 24: Test Auf Gasleck
Ares 3 SU Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß... -
Seite 25: Automatisches Zünden Des Grills
Ares 3 SU Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Haube am Grillkörper (17). Öffnen Sie die Haube am Grillkörper (17). WARNUNG! WARNUNG! Gefahr von Verbrennungen Gefahr von Verbrennungen Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der... -
Seite 26: Bevor Es Richtig Losgeht
Ares 3 SU Sehr geehrte Kundin Nützliche Tipps zum Gebrauch sehr geehrter Kunde! Benutzen Sie den oberen Warmhalterost, um zubereitete Grillen soll Spaß machen! Deshalb haben wir ein einige Speisen warm zu halten, zu toasten oder Speisen in nützliche Tipps und Grundlagen des Grillens zusammenge- Aluminiumfolie zu garen. -
Seite 27: Grillmethoden
Ares 3 SU Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert. -
Seite 28: Die Zubereitung
Ares 3 SU Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen). -
Seite 29: Hinweise Zur Reinigung Und Pflege
Ares 3 SU Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie... -
Seite 30: Fehlertabelle
Ares 3 SU Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en... - Seite 31 Ares 3 SU Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder...
-
Seite 32: Gerätebeschreibung
Ares 3 SU Gerätebeschreibung Technische Daten Modell "Ares 3 SU", Art Nr. 1303 04 Hauptgrill Anzahl der Brenner: 0063-22 Material Brenner: Edelstahl ahrbarer 4-flammiger Gasgrill, Haube aus Edelstahl mit Max. Leistung: je 3,0 kW Temperaturanzeige, Seitenablagen mit integriertem und Im Hauptgrill:... - Seite 33 Ares 3 SU...
- Seite 34 Ares 3 SU...
-
Seite 35: Justus-Werksgarantie
Ares 3 SU - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 36 Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Ares 3 SU Modell / Model / Modèle: 1304 04 A02 Serie / Serial / Série: GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 4250340908993 V02 1304 04 · 2121...
