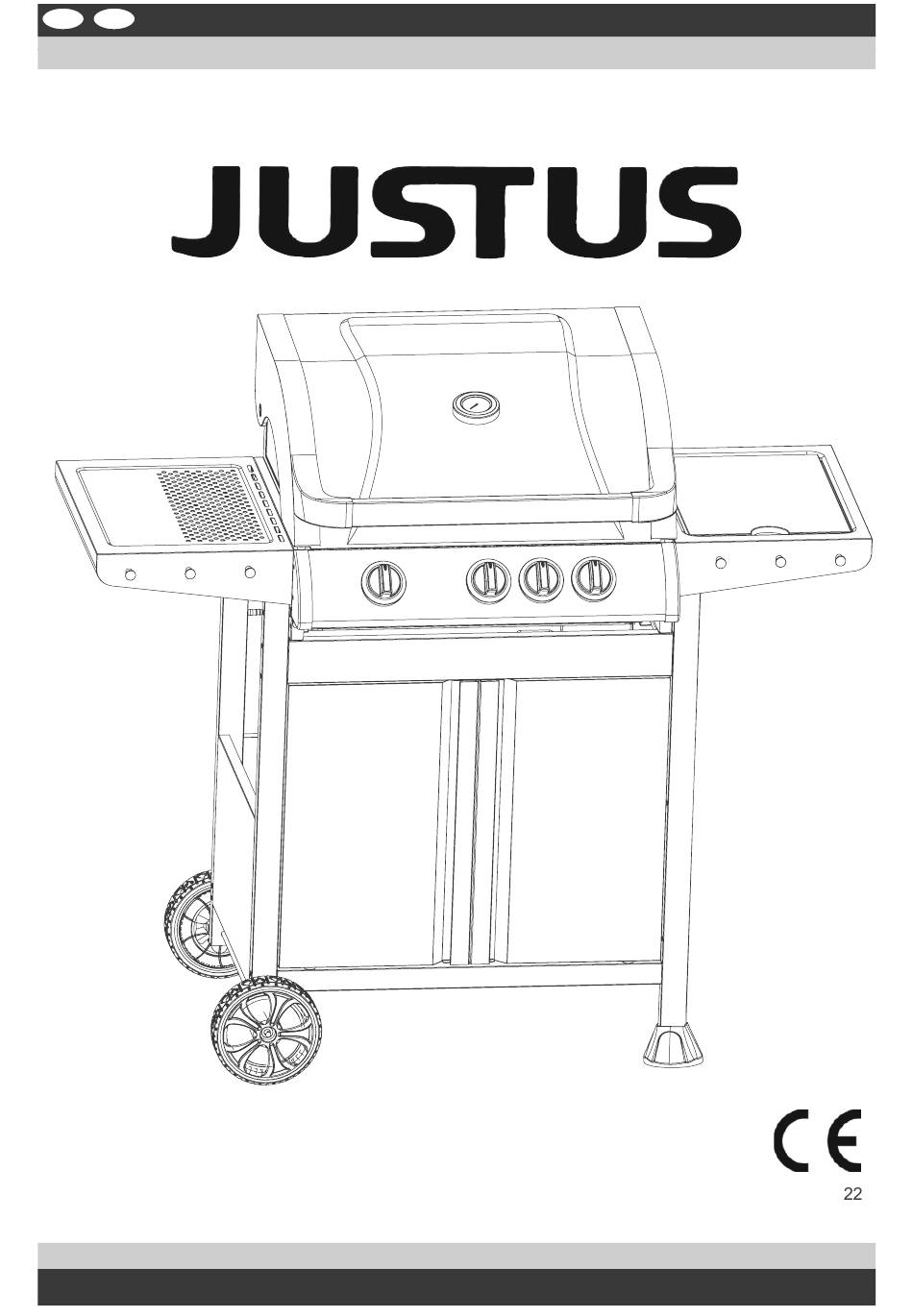

- Seite 1 Genius Montage- und Bedienungsanleitung · Produktinformation Gasgrill Genius 0063- 293 2341 000 1307 04...
-
Seite 2: Inhaltsverzeichnis
Genius Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Wichtige Sicherheitshinweise für den Umgang mit Propangasflaschen (LP) Anschluss einer Gasflasche Trennen von der Gasflasche Test auf Gasleck Hinweise zur Bedienung - Automatisches Zünden des Grills - Zünden des Grills von Hand - Ende des Grillvorganges Nützliche Tipps zum Gebrauch... -
Seite 3: Warnhinweise
Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design. - Seite 4 Genius WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht- beachtung von Hinweisen ist gefährlich und führen...
- Seite 5 Genius GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!
-
Seite 6: Wichtige Sicherheitshinweise
Genius WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß... -
Seite 7: Montagehinweise
Genius Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch Teppiche und Teppichboden sind als Montageort nicht bevor Sie mit dem Zusammenbau beginnen und geeignet, sie könnten während der Montagearbeiten das Gerät in Betrieb nehmen. beschädigt werden. Wählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe-... -
Seite 8: Ihr Gerät Im Überblick
Genius Ihr Gerät im Überblick... -
Seite 9: Teileliste
Genius Teileliste Standfuß (2x) Eckstütze vorne rechts Eckstütze hinten rechts Bodenblech Eckstütze vorne links Eckstütze hinten links Radachse Rad (2x) Seitenwand(2x) Rückwand Querstrebe Strebe links Strebe rechts Türangel (2x) Türblatt (2x) Grillkörper (mit Brennern, Regelventilen und Haube) Seitenablage links Seitenkocher rechts... -
Seite 10: Montage
Genius Montageschritt 1 Stecken Sie jeweils einen Standfuß (1) auf das untere Ende der Eckstütze vorne rechts (2) und der Eckstütze hinten rechts (3). Montageschritt 2 Befestigen Sie das Bodenblech (4) mit der geschlossenen Seite nach oben mit je 2 Schrauben M5x55 (A) an der Eckstütze vorne rechts (2) und der Eckstütze hinten... - Seite 11 Genius Montageschritt 3 Entfernen Sie die Achsabdeckungen (D) von beiden Rädern (8). Die Radachse (7) ist an einem Ende mit einem Gewinde versehen. Setzen Sie ein Radlager (F) an diesem Ende der Radachse (7) auf und schieben Sie das äußere Radlager (F) bis zum anderen Ende der Radachse (7) durch.
- Seite 12 Genius Montageschritt 5 Befestigen Sie die Rückwand (10) mit der geschlossenen Seite nach außen zwischen Eckstütze hinten links (6) und Eckstütze hinten rechts (3) mit je 2 Schrauben M5x10 (B) Montageschritt 6 Befestigen Sie den Türmagnet (E) mit 2 Schrauben M4x8 (K) am Bodenblech (4)
- Seite 13 Genius Montageschritt 7 Platzieren Sie Querstrebe (11) mit der geschlossenen Seite nach außen zwischen Eckstütze vorne links (5) und Eckstütze vorne rechts (2) und befestigen Sie die Querstrebe (11) mit je 2 Schrauben M5x55 (A) an Eckstütze vorne links (5) und Eckstütze vorne rechts (2).
- Seite 14 Genius Montageschritt 9 Setzen Sie 2 Hohlstopfen (G) in die dafür vorgesehenen Öffnungen im vorderen Bereich des Bodenbleches (4) gemäß nebenstehender Abbildung ein. Montageschritt 10 Montieren Sie nun die beiden Türblätter (15) gemäß nebenstehender Abbildung. Schieben Sie jeweils eine Türangel (14) von unten durch die dafür vorgesehenen Öffnungen in den Türblättern (15)
- Seite 15 Genius Montageschritt 11 Setzen Sie die Baugruppe Grillkörper (16) gemäß nebenstehender Abbildung von oben auf das Untergestell. VORSICHT! Wir empfehlen Ihnen dringend, diesen Montageschritt zusammen mit einer wei- teren Person durchzuführen! Montageschritt 12 Setzen Sie den Seitenkocher rechts (18) gemäß neben- stehender Abbildung von oben auf die rechten Eckstützen...
- Seite 16 Genius Montageschritt 13 Befestigen Seitenkocher rechts (18) gemäß nebenstehender Abbildung mit 4 Schrauben M5x10 (B) und 4 Scheiben Ø16 (L) am Grillkörper (16). Befestigen Sie die Seitenablage links (17) gemäß neben- stehender Abbildung mit 4 Schrauben M5x10 (B) 4 Scheiben Ø16 (L) am Grillkörper (16).
- Seite 17 Genius Montageschritt 15 Verbinden Sie die Gasleitung mit dem Gasrohr der Regler- gruppe und sichern Sie die Verbindung mit der Sicherungsklammer (J). Bei diesem Gerät kommt ein sog. "gemischtes System" zur Anwendung: Die Brennerdüse ragt in das Brenner- rohr hinein und darf bei ausreichender Eintauchtiefe auch etwas mechanisches Spiel haben.
- Seite 18 Genius Montageschritt 17 Hängen Sie die Halterung Fettauffangbecher (20) gemäß nebenstehender Abbildung von unten in die Fettpfanne (19) ein und platzieren Sie anschließend den Fettauffangbecher (21) in der Halterung Fettauffangbecher (20), damit im Betrieb durch die Ablauföffnung der Fettpfanne (19) austretende Flüssigkeiten aufgefangen werden können.
- Seite 19 Genius Montageschritt 19 Platzieren Sie den kleinen Grillrost (24) und den großen Grillrost (23) gemäß neben- stehender Abbildung innerhalb des Grillkörpers (16). Montageschritt 20 Platzieren Sie den Warmhalterost (25) gemäß nebenstehender Abbildung oberhalb der Brennergruppe auf den Seitenwänden des Grillkörpers (16).
- Seite 20 Genius Montageschritt 21 Entfernen Sie Mutter und Scheibe (I) vom Grillthermometer (26). Setzen Sie das Grillthermometer (26) gemäß nebenstehender Abbildung mit dem Temperaturfühler voraus von außen in die dafür vorgesehene Öffnung des Klappdeckels des Grillkörpers (16) ein. Befestigen Sie das Grillthermometer (26) mit Mutter und Scheibe (I) am Klappdeckel des Grillkörpers (16).
-
Seite 21: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)
Genius Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche Gefahr von Explosionen muss bei jedem Anschluss der Gasflasche an das Gerät... -
Seite 22: Anschluss Einer Gasflasche
Genius Anschluss einer Gasflasche ACHTUNG! GEFAHR! ACHTUNG! GEFAHR! Betrieb des Gasgrills nur über einen funktionsfähigen Druckmin- Vergewissern Sie sich, dass das derer! Der Betrieb mit einem defek- Ventil der anzuschließenden Gas- ten Druckminderer ist gefährlich flasche vollständig geschlossen und schließt jedwede Garantie- ist! Sie schließen das Ventil durch... -
Seite 23: Test Auf Gasleck
Genius Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor. -
Seite 24: Automatisches Zünden Des Grills
Genius Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Haube am Grillkörper (16). Öffnen Sie die Haube am Grillkörper (16). WARNUNG! WARNUNG! Gefahr von Verbrennungen Gefahr von Verbrennungen Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der... -
Seite 25: Bevor Es Richtig Losgeht
Seitenkocher zu verwenden. Viel Spaß beim Grillen wünscht Um Flammenbildung zu vermeiden, empfehlen wir Ihnen Ihr JUSTUS (Grill-) Team die Grillroste sauber zu halten, hohe Gartemperaturen zu vermeiden und die Verwendung von magerem Fleisch. Empfindliches Gargut wie z.B. Fisch und Gemüse sollte in Bevor es richtig losgeht: Aluminiumfolie verpackt werden. -
Seite 26: Grillmethoden
Genius Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert. -
Seite 27: Die Zubereitung
Genius Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen). -
Seite 28: Hinweise Zur Reinigung Und Pflege
Genius Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie... -
Seite 29: Fehlertabelle
Genius Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en... - Seite 30 Genius Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...
-
Seite 31: Gerätebeschreibung

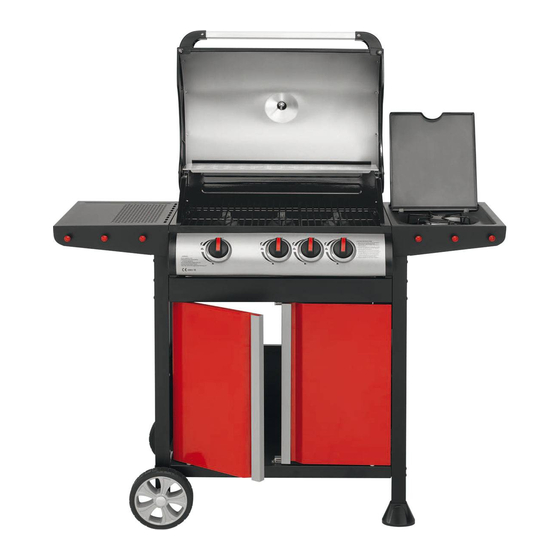

Genius Gerätebeschreibung Technische Daten Modell "Genius" Art Nr. 1307 04 Hauptgrill Anzahl der Brenner: 0063- Material Brenner: Edelstahl Fahrbarer 3-flammiger Gasgrill, Haube aus farbig Max. Leistung: je 3,0 kW beschichtetem Stahl mit Temperaturanzeige, Seitenab- Im Hauptgrill: bis 9,0 kW lagen mit integriertem und abdeckbarem Seiten-/Wok-... - Seite 32 Genius...
- Seite 33 Genius...
- Seite 34 Genius...
-
Seite 35: Justus-Werksgarantie
Genius - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 36 Genius Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Genius Modell / Model / Modèle: 1307 04 A02 Serie / Serial / Série: GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 2932341000 V06 1307 04 · 2121...
