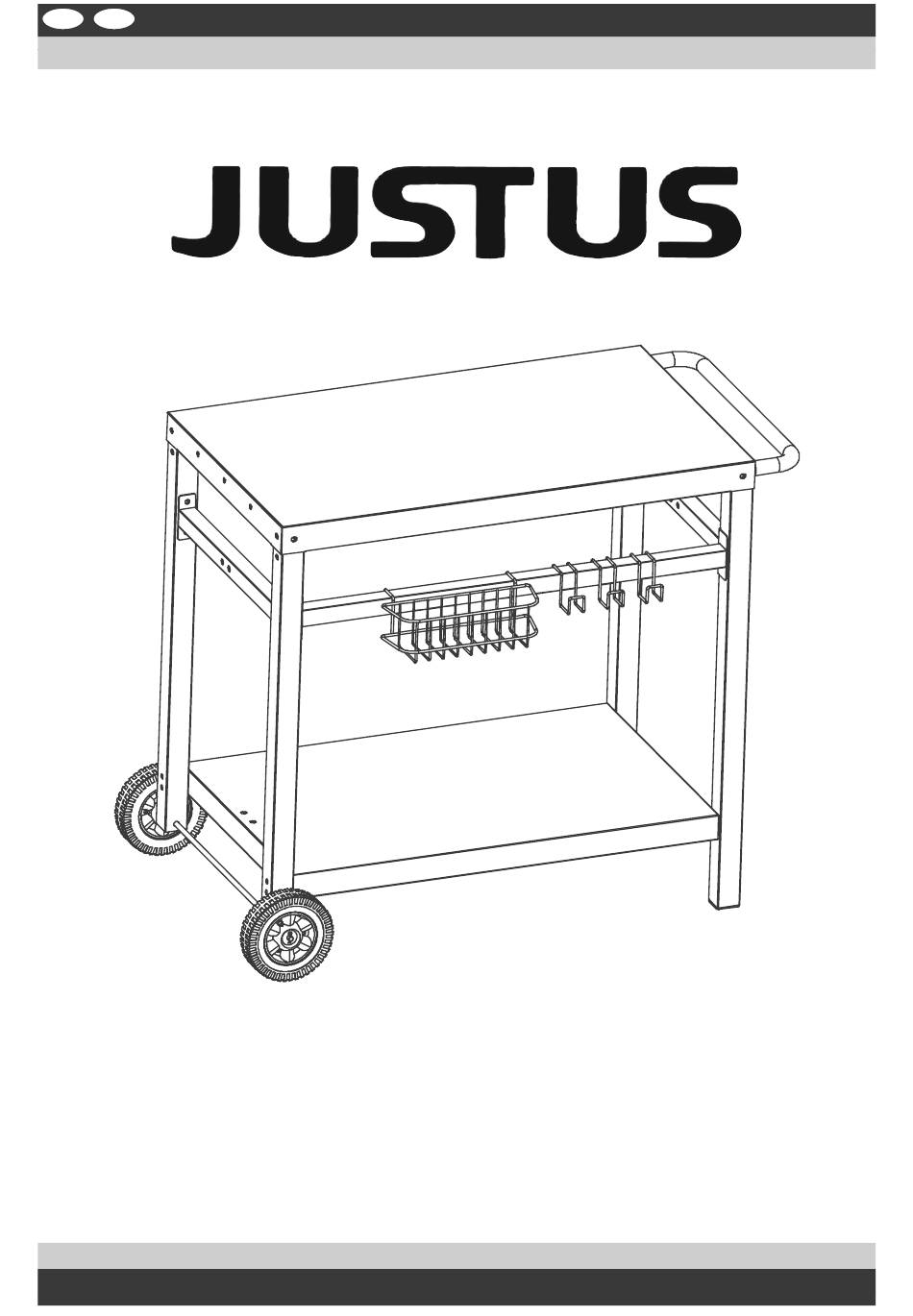

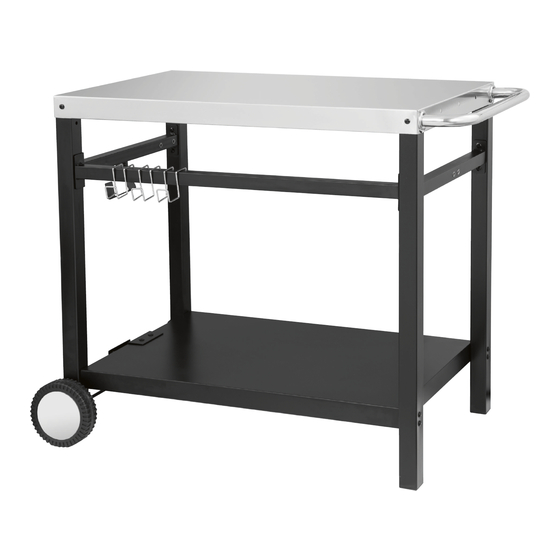

- Seite 1 Multi-Trolley Montage- und Bedienungsanleitung · Produktinformation Fahrbares Untergestell Multi-Trolley 293 5931 000 1327 10...
-
Seite 2: Inhaltsverzeichnis
Multi-Trolley Inhaltsverzeichnis Begrüßung Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Hinweise zur Reinigung und Pflege Gerätebeschreibung Technische Daten JUSTUS-Werksgarantie... -
Seite 3: Warnhinweise
Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design. -
Seite 4: Sicherheitshinweise
Multi-Trolley WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht- beachtung von Hinweisen ist gefährlich und führen... -
Seite 5: Montagehinweise
Multi-Trolley Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch bevor Sie mit dem Zusammenbau beginnen und das Gerät in Betrieb nehmen. Wählen Sie einen geeigneten Platz um den Gasgrill zusam- menzubauen. Er muss ausreichend Platz bieten und sollte besenrein sein. -
Seite 6: Ihr Gerät Im Überblick
Multi-Trolley Ihr Gerät im Überblick... -
Seite 7: Teileliste
Multi-Trolley Teileliste Eckstütze rechts (2x) Eckstütze links (2x) Deckplatte Kunststoffscheibe (2x) Griff Querstrebe Seitliche Strebe (2x) Bodenblech Rad (2x) Radachse Zubehörhaken Zubehörkorb Schraube M6x60 (4x) Schraube M6x55 (8x) Federsplint Schraube M6x12 (4x) Schraube M6x15 (8x) Scheibe (3x) Flanschmutter (2x) -
Seite 8: Montage
Multi-Trolley Montageschritt 1 Montieren Sie gemäß nebenstehender Abbildung je 2 Eckstützen rechts (1) und 2 Eckstützen links (2) an der Unterseite der Deckplatte (3) mit jeweils einer Schraube M6x12 (D). Montageschritte 2 2.1 Befestigen Sie gemäß nebenstehender Abbildung beide Eckstützen links (2) an der Unterseite der Deckplatte (3) zusätzlich mit... - Seite 9 Multi-Trolley Montageschritte 3 3.1 Montieren Sie gemäß nebenstehender Abbildung die Querstrebe (6) an der Wagen- vorderseite zwischen der vorderen Eckstütze links (2) und der vorderen Eckstütze rechts (1) mit je 2 Schrauben M6x15 (E). 3.1 Montieren Sie gemäß nebenstehender Abbildung 1 seitliche Strebe (7) mit je 2 Schrauben M6x15 (E) zwischen beiden Eckstützen links (2).
- Seite 10 Multi-Trolley Montageschritte 5 5.1 Schieben Sie eine Scheibe (F) auf die Radachse (10). 5.2 Schieben Sie ein Rad (9) auf die Radachse (10). 5.3 Schieben Sie eine weitere Scheibe (F) auf die Radachse (10). 5.4 Stecken Sie die Radachse (10) von außen durch die dafür vorgesehenen Öffnungen am...
-
Seite 11: Hinweise Zur Reinigung Und Pflege
Multi-Trolley Hinweise zur Reinigung und Pflege Grundgerät Vor einer vollständigen Reinigung müssen die WARNUNG! Stahlwanne und die Brenner entfernt werden. Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie... -
Seite 12: Gerätebeschreibung
Multi-Trolley Gerätebeschreibung Technische Daten Modell "Multi-Trolley" Gewicht (aufgebaut): ca. 12 kg Art.-Nr. 1327 10 Abmessungen L x B x H: 111 x 50 x 81 cm Fahrbar Grillwagen, optimal geeignet zur Benutzung mit Gewicht (verpackt): ca. 14 kg den Plancha-Grills "Grilleau 2" und "Grilleau 3". -
Seite 13: Justus-Werksgarantie
Multi-Trolley - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 14 Multi-Trolley...
- Seite 15 Multi-Trolley...
- Seite 16 Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Multi-Trolley Modell / Model / Modèle: 1327 10 A01 Serie / Serial / Série:...
