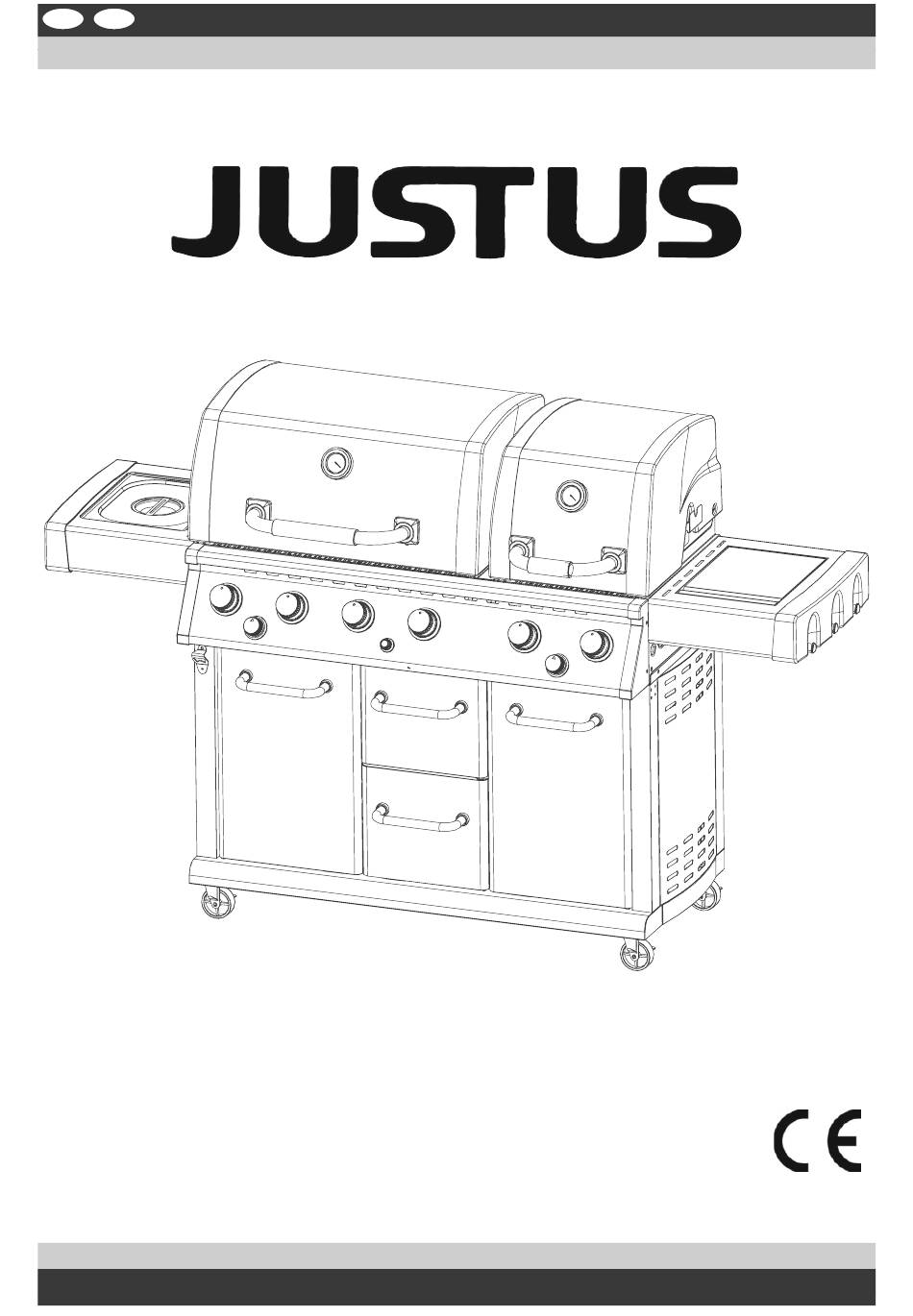

- Seite 1 Mars Pro Montage- und Bedienungsanleitung · Produktinformation Gasgrill Mars Pro 2575-22 293 5961 000 1313 04...
-
Seite 2: Inhaltsverzeichnis
Mars Pro Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise - Ihr Gerät im Überblick - Teileliste Montage Wichtige Sicherheitshinweise für den Umgang mit Propangasflaschen (LP) Anschluss einer Gasflasche Trennen von der Gasflasche Test auf Gasleck Hinweise zur Bedienung - Elektronische Zündvorrichtung - Beleuchtete Bedienknebel - Automatisches Zünden des Grills... -
Seite 3: Warnhinweise
Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design. - Seite 4 Mars Pro WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht-...
- Seite 5 Mars Pro GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!
-
Seite 6: Wichtige Sicherheitshinweise
Mars Pro WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß... -
Seite 7: Montagehinweise
Mars Pro Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch Teppiche und Teppichboden sind als Montageort nicht bevor Sie mit dem Zusammenbau beginnen und geeignet, sie könnten während der Montagearbeiten das Gerät in Betrieb nehmen. beschädigt werden. Wählen Sie einen geeigneten Platz um den Gasgrill Führen Sie die Montagearbeiten in der angegebe-... -
Seite 8: Ihr Gerät Im Überblick
Mars Pro Ihr Gerät im Überblick... -
Seite 9: Teileliste
Mars Pro Teileliste Lenkrolle (4x) Bodenblech Rechte Seitenwand Linke Seitenwand Zwischenwand groß Zwischenwand klein Rückwand klein Rückwand groß Querstrebe Seitenstrebe (2x) Einschubschienenblech Türblatt rechts Türblatt links Schubladenfront (2x) Griff (4x) Blende (8x) Schubladen (2x) Große Fettpfanne Kleine Fettpfanne Halterung Fettauffangbecher (2x) Fettauffangbecher (2x) Berührschutz... -
Seite 10: Montage
Mars Pro Montageschritt 1 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (2) mit je 4 Schrauben M5x10 (A). Montageschritte 2 2.1 Befestigen Sie die linke Seitenwand (4) mit der geschlossenen Seite nach außen mit 4 Schrauben M6x12 (B) am Bodenblech (2). - Seite 11 Mars Pro Montageschritt 3 Befestigen Sie die große Zwischenwand (5), gemäß Abbil- dung mit der geschlossenen Seite nach links weisend, mit 3 Schrauben M6x12 (B) am Bodenblech (2). Montageschritt 4 Montieren Sie die kleine Rückwand (7), gemäß Abbildung mit der geschlossenen Seite nach hinten weisend, mit je 2 Schrauben M5x10 (A) an großer Zwischenwand (5) und...
-
Seite 12: Montieren Sie Die Große Rückwand (8), Gemäß
Mars Pro Montageschritte 5 5.1 Montieren Sie die große Rückwand (8), gemäß Abbildung mit der geschlossenen Seite nach hinten wei- send, mit je 2 Schrauben M5x10 (A) an großer Zwischen- wand (5) und linker Seitenwand (4). 5.2 Befestigen Sie die große Rückwand (8) zusätzlich mit 2 Schrauben M6x12 (B) am... - Seite 13 Mars Pro Montageschritt 7 Verschrauben Sie die kleine Zwischenwand (6) mit 3 Schrauben M5x10 (A) mit der großen Rückwand (8). Montageschritt 8 Platzieren Sie Querstrebe (9), gemäß Abbildung mit der geschlossenen Seite nach vorne weisend, und befestigen Sie die Querstrebe (9) mit je 2 Schrauben M5x60 (D) an...
- Seite 14 Mars Pro Montageschritte 9 9.1 Platzieren Sie den Zwischenboden (43), gemäß Abbildung mit der geschlossenen Seite nach oben weisend, zwischen großer Zwischenwand (5) und kleiner Zwischenwand (6). 9.2 Befestigen Sie den Zwischenboden (43) mit je 2 Schrauben M5x10 (A) an großer Zwischen- wand (5), kleiner Zwischenwand (6) und großer Rückwand (8).
- Seite 15 Mars Pro Montageschritt 11 Befestigen Sie das Einschubschienenblech (11) zusätz- lich mit 2 Schrauben M5x10 (A) an der Querstrebe (9). Montageschritte 12 12.1 Montieren Sie den Flaschenöffner (42) wie nebenstehend illustriert an der Vorderseite der linken Seitenwand (4). 12.2 Befestigen Sie beide Türmagnete (E) mit je 2 Schrauben M4x10 (G) am Bodenblech (2) gemäß...
-
Seite 16: Setzen Sie Je 1 Griff (15) Gemäß Nebenstehender
Mars Pro Montageschritt 13 Montieren Sie das Hitzeschutzblech (44) gemäß neben- stehender Abbildung mit je 2 Schrauben M5x10 (A) an kleiner Zwischenwand (6) und der Seitenstrebe (10) auf der linken Seitenwand (4). Montageschritte 14 14.1 Stecken Sie je 2 Blenden (16) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Öffnungen an der... - Seite 17 Mars Pro Montageschritte 15 15.1 Stecken Sie je 2 Blenden (16) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Öffnungen an der Rückseite von Türblatt rechts (12) und Türblatt links (13). 15.2 Setzen Sie je 1 Griff (15) gemäß nebenstehender Abbildung von vorne auf Türblatt rechts (12) und...
- Seite 18 Mars Pro Montageschritt 17 Setzen Sie je eine Schublade (17) in die unteren und oberen Einschubschienen an kleiner Zwischenwand (6) und großer Zwischenwand (5) ein. Montageschritte 18 18.1 Montieren Sie 1 Halterung Fettauffangbecher (20) gemäß nebenstehender Abbildung mit 3 Schrauben M5x10 (A) an der Seitenstrebe (10) auf der rechten Seitenwand (3).
- Seite 19 Mars Pro Montageschritt 19 Setzen Sie je 1 Fettauffangbecher (21) in die beiden Halterungen Fettauffangbecher (20) ein. Montageschritte 20 20.1 Setzen Sie die große Fettpfanne (18), gemäß nebenstehender Abbildung, in die dafür vorge- sehenen Halterungen an der Seitenstrebe (10) auf der rechten Seitenwand (3) und am Einschub- schienenblech (11) ein.
- Seite 20 Mars Pro WARNUNG! Brand und Explosionsgefahr Gasleitungen aus Edelstahlwellrohr dürfen nicht geknickt werden! Vermeiden Sie es, Gasleitungen aus Edelstahlwellrohr unnötig häufig zu biegen bzw. zu verformen. Dies kann, verursacht durch Materialer- müdung, zu Rissbildung in der Gasleitung führen: Die Gasleitung wird undicht und Gas...
- Seite 21 Mars Pro Montageschritt 22 Gasleitung zum Infrarot-Brenner Die Gasleitung und das Zündkabel für den Infrarot- Brenner (26) werden durch einen im Inneren der linken Seitenwand des Grillkörpers (23) aufgenieteten Blech- streifen als Transportsicherung gehalten: 22.1 Biegen Sie den Blechstreifen auf, damit Gasleitung und das Zündkabel für den Infrarot-Brenner (26) neu...
- Seite 22 Mars Pro Montageschritt 24 Führen Sie die Gasleitung und das Zündkabel für den Infrarot-Brenner (26) entsprechend der nebenstehenden Abbildungen zusammen durch die kreisrunde Öffnung in der Rückwand des Grillkörpers (23). Montageschritte 25 25.1 Gasleitung und Zündkabel für den Infrarot-Brenner (26) wieder hinter den im Inneren der linken Seitenwand des Grillkörpers (23) aufgenieteten Blechstreifen legen.
- Seite 23 Mars Pro Montageschritt 26 Montieren Sie den Berührschutz (22) gemäß nebenstehender Abbildung mit 2 Schrauben M4x10 (G) am Grillkörper (23) unterhalb der Brennergruppe zwischen rechter Seitenwand (3) und großer Zwischenwand (5) (beide hier o. Abb.). Montageschritte 27 27.1 Setzen Sie die Baugruppe Grillkörper (23) gemäß...
-
Seite 24: Hängen Sie Den Seitenkocher (25) Mit Den Beiden
Mars Pro Montageschritte 28 28.1 Hängen Sie die Seitenablage (24) mit den beiden Schlüssellochöffnungen in die nur teilweise eingedrehten Flanschschrauben M6x10 (I) in der Seitenstrebe (10) oberhalb der linken Seitenwand (4) ein. 28.2 Setzen Sie 2 weitere Flanschschrauben M6x10 (I), gemäß nebenstehender Abbildung, in die dafür vorgesehenen Gewindeöffnungen in der... - Seite 25 Mars Pro Montageschritt 30 Sichern Sie Seitenablage (24) mit 2 Schaftschrauben (K) vom Inneren des Grillkörpers (23) aus. Montageschritt 31 Sichern Sie Seitenkocher (25) mit 2 Schaftschrauben (K) vom Inneren des Grillkörpers (23) aus.
- Seite 26 Mars Pro Montageschritte 32 32.1 Setzen Sie den Seitenkocher-Brenner (36) von unten in den Seitenkocher (25) ein. 32.2 Sichern Sie den Seitenkocher-Brenner (36) mit dem Federsplint (J) an der Unterseite des Seitenkochers (25). Montageschritt 33 Montieren Sie die Halterung Gaszuleitung (35) mit einer...
- Seite 27 Mars Pro Montageschritte 34 34.1 Führen Sie die an der Halterung Gaszuleitung (35) montierte Gaszuleitung in den Seitenkocher-Brenner (36) ein. Bei diesem Gerät kommt ein sog. "gemischtes System" zur Anwendung: Die Gasdüse ragt in das Brennerrohr hinein und darf bei ausreichender Eintauchtiefe auch etwas mechanisches Spiel haben.
- Seite 28 Mars Pro Montageschritte 36 36.1 Setzen Sie den Infrarot-Brenner (26) in die Rückwand des Grillkörpers (23) ein. 36.2 Befestigen Sie den Infrarot-Brenner (26) mit 2 Schrauben M4x10 (G) an der Rückwand des Grillkörpers (23). Montageschritte 37 37.1 Setzen Sie die Zündvorrichtung (27) von vorne in die dafür vorgesehene Öffnung in der...
- Seite 29 Mars Pro Montageschritt 38 Befestigen Sie die obere Rückwand (29) mit 7 Schrauben M5x10 (A) an der Rückseite des Grillkörpers (23). Montageschritt 39 Montieren Sie die Gaszuleitung mit einer Sechskant- mutter M10 (L) am Infrarot-Brenner (26). Bei diesem Gerät kommt ein sog. "gemischtes System"...
- Seite 30 Mars Pro Montageschritt 40 Verbinden Sie die Zündleitung mit der Zündvorrichtung (27) des Infrarot-Brenners (26). Montageschritt 41 Befestigen Sie die Abdeckung Infrarot-Brenner (28) von Inneren des Grillkörpers (23) aus mit 5 Schrauben M4x10 (G) an seiner Rückseite.
- Seite 31 Mars Pro Montageschritt 42 Platzieren Sie je 1 Brennerschutz (30) gemäß nebenstehender Abbildung über jedem Brenner im Grillkörper (23). Montageschritt 43 43.1 Setzen Sie die 2 Halbroste (32), wie nebenstehend abgebildet, oberhalb der Brenner in den Grillkörper (23) ein. 43.2 Setzen Sie den Rundrost (33), wie nebenstehend abgebildet, oberhalb der Brenner in den Grillkörper (23)
-
Seite 32: Entfernen Sie Mutter Und Scheibe Von Beiden
Mars Pro Montageschritte 44 44.1 Platzieren Sie den großen Warmhalterost (37) gemäß nachfolgender Abbildung oberhalb der Brennergruppe des Grillkörpers (23). 44.2 Platzieren Sie den kleinen Warmhalterost (38) gemäß nachfolgender Abbildung oberhalb der Brennergruppe des Grillkörpers (23). Montageschritte 45 45.1 Entfernen Sie Mutter und Scheibe von beiden Grillthermometern (34). - Seite 33 Mars Pro Montageschritte 46 46.1 Öffnen Sie das Batteriefach durch Drehen des Ver- schlussdeckels gegen den Uhrzeigersinn (nach links). Nach vollständigem Öffnen kann der Verschlussdeckel abgenommen werden. 46.2 Setzen Sie die Batterie (C) mit dem Minuspol voran ein. 46.3 Schließen Sie das Batteriefach durch Aufsetzen des Verschlussdeckels und Drehen im Uhrzeigersinn (nach rechts).
- Seite 34 Mars Pro Montageschritt 48 Montieren Sie 2 Drehspießhalterungen (39) gemäß ne- benstehender Abbildung mit je 2 Schrauben M5x10 (A) am Grillkörper (23). Montageschritte 49 49.1 Setzen Sie erst die untere Hälfte Gasflaschen-Hal- terung (41) und danach die obere Hälfte Gasflaschen- Halterung (40) von oben in die Kreisöffnung im Bodenblech...
-
Seite 35: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)
Mars Pro Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche... -
Seite 36: Anschluss Einer Gasflasche
Mars Pro Anschluss einer Gasflasche ACHTUNG! GEFAHR! ACHTUNG! GEFAHR! Betrieb des Gasgrills nur über einen funktionsfähigen Druckmin- Vergewissern Sie sich, dass das derer! Der Betrieb mit einem defek- Ventil der anzuschließenden Gas- ten Druckminderer ist gefährlich flasche vollständig geschlossen und schließt jedwede Garantie- ist! Sie schließen das Ventil durch... -
Seite 37: Test Auf Gasleck
Mars Pro Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor. -
Seite 38: Elektronische Zündvorrichtung
Mars Pro Elektronische Zündvorrichtung Zum Betätigen der Zündvorrichtung genügt ein Druck auf den Verschlussdeckel, der gleichzeitig den Bedienknopf der elektronischen Zündvorrichtung darstellt. Dieses Gerät verfügt über eine elektronische Zündvor- Solange Sie den Bedienknopf gedrückt halten, wird in kur- richtung. Für den Betrieb ist die Stromversorgung durch zen Abständen ein Zündfunken erzeugt, akustisch erkenn-... -
Seite 39: Beleuchtete Bedienknebel
Mars Pro Beleuchtete Bedienknebel Dieses Gerät verfügt über beleuchtete Bedienknebel. Sobald ein Bedienknebel aus der "Aus"-Position herausbe- wegt wird, schaltet sich die Beleuchtung des Bedienknebels ein. Die Stromversorgung der Beleuchtung erfolgt über 2 Knopf- zellen (CR2021). Ersetzen der Batterie: Bedienknebel abziehen. Dabei nicht mit einem Schrauben- dreher oder ähnlichem Werkzeug hebeln;... -
Seite 40: Automatisches Zünden Des Grills
Mars Pro Automatisches Zünden des Grills Zünden des Grills von Hand Lesen die Bedienungsanleitung sorgfältig, bevor Sie den Öffnen Sie die Haube am Grillkörper. Gasgrill in Betrieb nehmen. WARNUNG! Gefahr von Verbrennungen Öffnen Sie die Haube am Grillkörper. Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der... -
Seite 41: Bevor Es Richtig Losgeht
Mars Pro Sehr geehrte Kundin Nützliche Tipps zum Gebrauch sehr geehrter Kunde! Benutzen Sie den oberen Warmhalterost, um zubereitete Grillen soll Spaß machen! Deshalb haben wir ein einige Speisen warm zu halten, zu toasten oder Speisen in nützliche Tipps und Grundlagen des Grillens zusammenge- Aluminiumfolie zu garen. -
Seite 42: Grillmethoden
Mars Pro Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert. -
Seite 43: Die Zubereitung
Mars Pro Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen). -
Seite 44: Hinweise Zur Reinigung Und Pflege
Mars Pro Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie... -
Seite 45: Fehlertabelle
Mars Pro Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en... - Seite 46 Mars Pro Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...
-
Seite 47: Gerätebeschreibung
Mars Pro Gerätebeschreibung Technische Daten Modell "Mars Pro" Art Nr. 1313 04 Hauptgrill Anzahl der Brenner: 4 + 2 + 1 2575-22 Material Brenner: Edelstahl + Keramikflächen-Brenner Fahrbarer 4+2-flammiger Gasgrill mit zusätzlichem hinte- Max. Leistung: je 3,5 kW ren Flächenbrenner (Backburner). 2 Hauben aus Edel-... - Seite 48 Mars Pro...
- Seite 49 Mars Pro...
- Seite 50 Mars Pro...
-
Seite 51: Justus-Werksgarantie
Mars Pro - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden... - Seite 52 Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Mars Pro Modell / Model / Modèle: 1313 04 A01 Serie / Serial / Série: JUSTUS GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 293 5961 000 V01 1313 04 · 2121...
