Montage- und Bedienungsanleitung · Produktinformation

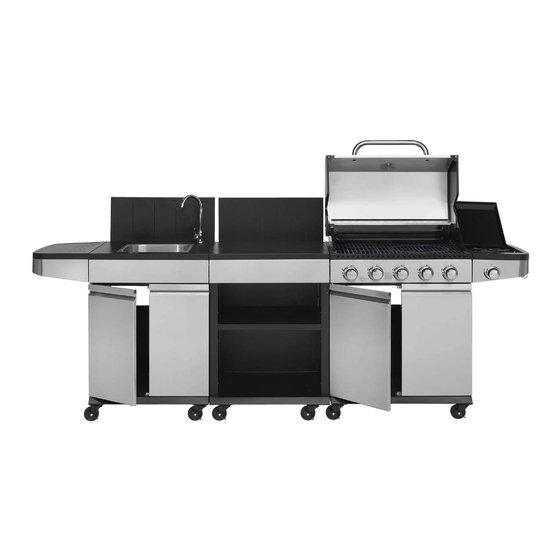

Grillküche Juno
0063-22
293 5927 000
1317 04 · 2121

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Justus Juno

Inhaltszusammenfassung für Justus Juno

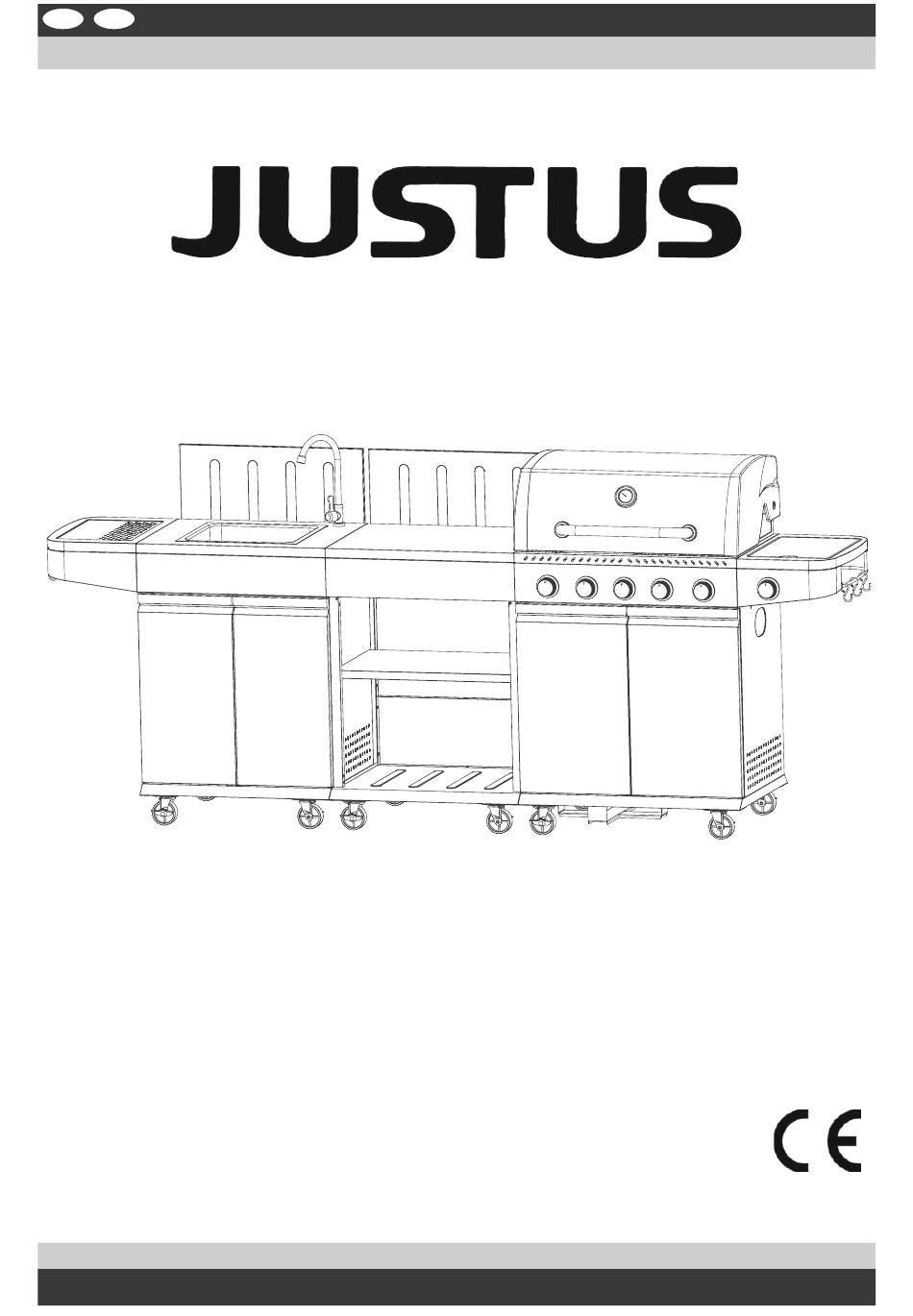

  • Seite 1 Juno Montage- und Bedienungsanleitung · Produktinformation Grillküche Juno 0063-22 293 5927 000 1317 04 · 2121...

  • Seite 2: Inhaltsverzeichnis

    Juno Inhaltsverzeichnis Wichtige Sicherheitshinweise Montagehinweise Juno Modul Grill - Ihr Grill im Überblick - Teileliste Grill - Liste Kleinteile Montage Grill Juno Modul Arbeitsplatte - Das Modul Arbeitsplatte im Überblick - Teileliste Modul Arbeitsplatte - Liste Kleinteile Montage Modul Arbeitsplatte Juno Modul Spüle...

  • Seite 3: Warnhinweise

    Warnhinweise Sehr geehrte Kundin, sehr geehrter Kunde, Warnhinweise im Text werden mit einem vielen Dank, dass Sie sich für JUSTUS entschieden haben! Warndreieck gekennzeichnet. Zusätzlich JUSTUS bietet Ihnen ausgereifte und zuverlässige Technik, kennzeichnen Signalwörter die Art und Funktionalität und ansprechendes Design.
  • Seite 4 Juno WARNUNG! Es obliegt der Verantwortung des Benutzers darauf zu achten, dieses Gerät ordnungsgemäß zusam- menzusetzen, zu installieren und beim Betrieb zu beaufsichtigen! Nichtbeachtung der Sicherheitshinweise und der Hinweise dieser Bedienungsanleitung führen mögli- cherweise zu ernsthaften Verletzungen und/oder Sachschäden! Jede Veränderung am Gerät, Missbrauch oder Nicht- beachtung von Hinweisen ist gefährlich und führen...
  • Seite 5 Juno GEFAHR! Ausströmendes Gas kann Brände und Explosionen verursachen! Gefahr von ernsthaften und auch tödli- chen Verletzungen sowie Sachschäden! Bei Gasgeruch Sofort Gaszufuhr zum Gerät schließen! Offene Flammen löschen, keine elektrischen Geräte ein- oder ausschalten! Öffnen Sie die Haube des Gasgrills und belüften Sie die Umgebung des Gasgrills gründlich!

  • Seite 6: Wichtige Sicherheitshinweise

    Juno WICHTIGE SICHERHEITSHINWEISE: Halten Sie beim Betrieb des Gasgrills einen Mindestabstand von 1,0 m von den Seitenwänden und der Rückwand zu brennbaren Konstruktionen ein! Betreiben Sie das Gerät nie unterhalb einer brennbaren Überdachung! Benutzen Sie den Gasgrill nicht bevor alle Bestandteile ordungsgemäß...

  • Seite 7: Montagehinweise

    Juno Montagehinweise Bitte lesen Sie diese Anleitung sorgfältig durch bevor Sie mit dem Zusammenbau beginnen und das Gerät in Betrieb nehmen. Wählen Sie einen geeigneten Platz um den Gasgrill zusammenzubauen. Er muss ausreichend Platz bieten und sollte besenrein sein. Alle genannten Teilenummern beziehen sich auf dieTei- leliste und die Übersichtsgrafik.

  • Seite 8: Juno Modul Grill

    Juno Grill Ihr Grill im Überblick...

  • Seite 9: Teileliste Grill

    Juno Grill Teileliste Grill Liste Kleinteile Lenkrolle (4x) Schraube M5x10 (164x) Bodenblech Flügelmutter (4x) Untere Hälfte Gasflaschenhalterung Türmagnet (2x) Obere Hälfte Gasflaschenhalterung Schraubbolzen (8x) Seitenwand (2x) Schraube M4x12 (9x) Montagewinkel (2x) Senkkopfschraube M5x10 (16x) Rückwand Senkkopfschraube M4x8 (12x) Hitzeschutzblech Schraube M4x8 (16x)

  • Seite 10: Montage Grill

    Juno Grill Montageschritt 1 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (2) mit je 4 Schrauben M5x10 (A). Montageschritt 2 Setzen Sie 4 Schrauben M5x10 (A) gemäß nebenstehender Abbildung in das Bodenblech (2) ein. Schrauben M5x10 (A) dabei aber nur so weit eindrehen, dass zwischen der Unterseite Schraubenkopf und dem Bodenblech ca.
  • Seite 11 Juno Grill Montageschritt 3 An der Unterseite der beiden Seitenwände (5) befinden sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (5) gemäß nebenstehender Abbildung so auf das Bodenblech (2), dass die geschlos- senen Seiten dabei nach außen weisen. Links: Seitenwand (5) mit den schlüssellochförmigen...
  • Seite 12 Juno Grill Montageschritte 5 Für den Einsatz von 8 und 11 kg-Gasflaschen: Für den Einsatz von 5 kg-Gasflaschen: 5.1 Setzen Sie erst die untere Hälfte Gasflaschen-Hal- 5.1 Ergänzen Sie die untere Hälfte Gasflaschen-Halter- terung (3) und danach die obere Hälfte Gasflaschen- ung (3) und die obere Hälfte Gasflaschen-Halterung (4)
  • Seite 13 Juno Grill Montageschritt 6 Die beiden Montagewinkel (6) dienen zur Erhöhung der Stabilität der Konstruktion. 6.1 Setzen Sie die beiden Montagewinkel (6) gemäß nebenstehender Abbildung zwischen den Seitenwänden (5) und dem Bodenblech (2) ein. 6.2 Befestigen Sie die jeden der beiden Montagewinkel (6) mit jeweils 4 Schrauben M5x10 (A) an Seitenwand (5) und Bodenblech (2).
  • Seite 14 Juno Grill Montageschritte 8 8.1 Befestigen Sie das Hitzeschutzblech (8) mit 2 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an der linken Seitenwand (5). 8.2 Montieren Sie den Türmagneten (C) gemäß neben- stehender Abbildung mit 2 Schrauben M4x8 (H) im vorde-...

  • Seite 15: Befestigen Sie Linke Strebe (10) Und Rechte Strebe (11) Mit Je

    Juno Grill Montageschritte 10 10.1 Platzieren Sie die linke Strebe (10) gemäß nebenste- hender Abbildung auf der linken Seitenwand (5) und die rechte Strebe (11) gemäß nebenstehender Abbildung auf der rechten Seitenwand (5). 10.2 Befestigen Sie linke Strebe (10) und...
  • Seite 16 Juno Grill Montageschritte 12 12a) Linkes Türblatt (12) einsetzen: Setzen Sie das linke Türblatt (12) gemäß nebenstehender Abbildung von oben mit dem unteren Schraubbolzen (D) die dafür vorgesehene Öffnung im vorderen Bereich des Boden- bleches (2) ein. Fahren Sie jetzt bitte mit Montageschritt 13a "Scharnierblech links (13) einsetzen"...

  • Seite 17: Setzen Sie Die Baugruppe

    Juno Grill Montageschritte 14 VORSICHT! empfehlen Ihnen dringend, diese Monta- geschritte zusammen mit einer weiteren Person durchzuführen! 14.1 Setzen Sie die Baugruppe Grillkörper (15) gemäß neben- stehender Abbildung von oben auf die in den vorangegangenen Montageschritten montierte Baugruppe Untergestell. 14.2 Verbinden Sie die beiden...
  • Seite 18 Juno Grill Montageschritt 16 Verbinden Sie Seitenkocher (19) und Grillkörper (15) mit 4 Schrauben M5x10 (A) und 4 Scheiben Ø 16 (K) vom Inneren des Grillkörpers (15) aus. Montageschritt 17 Verbinden Sie den Seitenkocher (19) von außen links mit 3 Schrauben M4x12 (E) und rechts mit 2 Schrauben M5x16 (J) mit dem Grillkörper (15).
  • Seite 19 Juno Grill Montageschritt 18 18.1 Befestigen Sie die Blende Bedienknopf (21) mit 2 Schrauben M4x8 (H) an der Front des Seitenkochers (19). Die Öffnung Magnetscheibe in der Blende Bedienknopf (21) muss sich dabei, wie in Abbildung zu Schritt 18.2 illustriert, im rechten, oberen Quadranten befinden.
  • Seite 20 Juno Grill Montageschritt 19 19.1 Nehmen Sie das Topfgitter vom Seitenkocher (19) ab und führen Sie den Brenner (23) von oben in die zentrale Öffnung der Brennermulde ein. 19.2 Verbinden Sie die Gasleitung mit dem Gasrohr des Regelventils des Seitenkochers (19).
  • Seite 21 Juno Grill Montageschritt 20 Verbinden Sie die Zündleitung mit der Zündelektrode des Seitenkochers (19). Montageschritte 21 21.1 Hängen Sie die Halterung Fettauffangbecher (25) gemäß nebenstehender Abbildung von unten in die Fettpfanne (24) ein. 21.2 Platzieren Sie anschließend den Fettauffangbecher (26) in der Halterung Fettauffangbecher (25), damit im Betrieb durch die Ablauföffnung der Fettpfanne (24)
  • Seite 22 Juno Grill Montageschritt 22 Setzen Sie je 5 Brennerschutz (27) gemäß nebenstehender Abbildung über jedem Brenner im Grillkörper (15) ein. Montageschritt 23 Setzen Sie den Haubengriff (28) von außen gemäß neben- stehender Abbildung auf die Vorderseite der Klapphaube des Grillkörpers (15).
  • Seite 23 Juno Grill Montageschritt 24 Entfernen Sie Mutter und Scheibe Ø 28 (N) vom Grillthermometer (29). Setzen Sie das Grillthermometer (29), gemäß nebenste- hender Abbildung, mit dem Temperaturfühler voraus, von außen in die dafür vorgesehene Öffnung in der Klapphaube des Grillkörpers (15) ein.

  • Seite 24: Juno Modul Arbeitsplatte

    Juno Modul Arbeitsplatte Das Modul Arbeitsplatte im Überblick...

  • Seite 25: Teileliste Modul Arbeitsplatte

    Juno Modul Arbeitsplatte Liste Kleinteile Teileliste Modul Arbeitsplatte Schraube M5x10 (164x) Lenkrolle (4x) Flügelmutter (4x) Bodenblech Türmagnet (2x) Linke Seitenwand Schraubbolzen (8x) Rechte Seitenwand Schraube M4x12 (9x) Untere Rückwand Senkkopfschraube M5x10 (16x) Obere Rückwand Senkkopfschraube M4x8 (12x) Zwischenboden Schraube M4x8 (16x)

  • Seite 26: Wenden Sie Das Bodenblech (35), Die Vier

    Juno Modul Arbeitsplatte Montageschritt 25 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bo- denbleches (35) mit je 4 Schrauben M5x10 (A). Montageschritte 26 26.1 Wenden Sie das Bodenblech (35), die vier Lenkrollen (1) zeigen nach unten. 26.2 Setzen Sie 4 Schrauben M5x10 (A) gemäß...
  • Seite 27 Juno Modul Arbeitsplatte Montageschritt 27 An der Unterseite der beiden Seitenwände (36, 37) befin- den sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (36, 37) gemäß nebenste- hender Abbildung so auf das Bodenblech (35), dass die geschlossenen Seiten dabei nach außen weisen.

  • Seite 28: Befestigen Sie Die Untere Rückwand (38) Mit

    Juno Modul Arbeitsplatte Montageschritte 29 29.1 Setzen Sie die untere Rückwand (38) auf das Bodenblech (35) und zwischen beide Seitenwände (36, 37). Die "geschlossene" Seite der unteren Rückwand (38) weist dabei nach außen (hinten). 29.2 Befestigen Sie die untere Rückwand (38) mit...
  • Seite 29 Juno Modul Arbeitsplatte Montageschritt 31 Montieren Sie den Zwischenboden (40) auf mittlerer Höhe zwischen linker Seitenwand (36) und rechter Seitenwand (37) mit je 2 Senkkopfschrauben M5x10 (F). Die "geschlossene" Seite des Zwischenbodens (40) weist dabei nach unten. Montageschritt 32 Montieren Sie die Frontblende (41) mit 3 Schrauben M4x8 (H) unter der Vorderkante der Deckplatte (42).
  • Seite 30 Juno Modul Arbeitsplatte Montageschritt 33 Setzen Sie die Einheit aus Frontblende (41) und Deck- platte (42) gemäß nebenstehender Abbildung von oben auf linke Seitenwand (36) und rechte Seitenwand (37). Die Frontblende (41) weist dabei nach vorne. Montageschritt 34 Befestigen Sie die Frontblende (41) mit je 2 Schrauben M5x10 (A) gemäß...
  • Seite 31 Juno Modul Arbeitsplatte Montageschritt 35 Befestigen Sie die Deckplatte (42) mit je 3 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an linker Seitenwand (36) und rechter Seitenwand (37). Montageschritt 36 Setzen Sie 2 Schrauben M5x10 (A) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Gewinde an der Rückseite der Deckplatte (42) ein.
  • Seite 32 Juno Modul Arbeitsplatte Montageschritte 37 37.1 Setzen Sie die Spritzwand (43) gemäß nebenstehen- der Abbildung von oben mit den schlüssellochförmigen Öffnungen über die Schraubenköpfe der auf die in den vorangegangenen Montageschritten eingesetzten 2 Schrauben M5x10 (A). 37.2 Befestigen Sie die Spritzwand (43) mit 1 weiteren Schraube M5x10 (A) an der Rückseite der Deckplatte (42)
  • Seite 33 Juno Modul Arbeitsplatte Montageschritt 39 Im unteren Bereich wird die Verbindung zwischen Modul Grill und Modul Arbeitsplatte mit 2 Flügelschrauben (P) und 2 Flügelmuttern (B) hergestellt.

  • Seite 34: Juno Modul Spüle

    Juno Modul Spüle Das Modul Spüle im Überblick...

  • Seite 35: Teileliste Modul Spüle

    Juno Modul Spüle Teileliste Modul Spüle Liste Kleinteile Schraube M5x10 (164x) Lenkrolle (4x) Flügelmutter (4x) Scharnierblech links Türmagnet (2x) Scharnierblech rechts Schraubbolzen (8x) Linke Seitenwand Schraube M4x12 (9x) Rechte Seitenwand Senkkopfschraube M5x10 (16x) Rückwand Senkkopfschraube M4x8 (12x) Frontblende Schraube M4x8 (16x)

  • Seite 36: Montage Modul Spüle

    Juno Modul Spüle Montageschritt 40 Montieren Sie 4 Lenkrollen (1) an der Unterseite des Bodenbleches (44) mit je 4 Schrauben M5x10 (A). Montageschritte 41 41.1 Wenden Sie das Bodenblech (44), die vier Lenkrollen (1) zeigen nach unten. 41.2 Setzen Sie 4 Schrauben M5x10 (A) gemäß neben-...
  • Seite 37 Juno Modul Spüle Montageschritt 42 An der Unterseite der beiden Seitenwände (36, 37) befin- den sich jeweils zwei schlüssellochförmige Öffnungen. Setzen Sie beide Seitenwände (36, 37) gemäß nebenste- hender Abbildung so auf das Bodenblech (44), dass die geschlossenen Seiten dabei nach außen weisen.
  • Seite 38 Juno Modul Spüle Montageschritt 44 Setzen Sie die untere Rückwand (38) auf das Bodenblech (44) und zwischen beide Seitenwände (36, 37). Die "geschlossene" Seite der unteren Rückwand (38) weist dabei nach außen (hinten). Befestigen Sie die untere Rückwand (38) mit 1 Schraube...
  • Seite 39 Juno Modul Spüle Montageschritt 46 Montieren Sie den Türmagneten (C) gemäß nebenstehender Abbildung mit 2 Schrauben M4x8 (H) im vorderen Bereich des Bodenbleches (44). Montageschritt 47 Die Schraubbolzen (D) dienen als Türangeln. Setzen Sie von außen je 2 Schraubbolzen (D) in die dafür vorgesehenen Gewindeöffnungen der...
  • Seite 40 Juno Modul Spüle Montageschritt 48 48a) Linkes Türblatt (46) einsetzen: Setzen Sie das linke Türblatt (46) gemäß nebenstehender Abbildung von oben mit dem unteren Schraubbolzen (D) die dafür vorgesehene Öffnung im vorderen Bereich des Boden- bleches (44) ein. Fahren Sie jetzt bitte mit Montageschritt 49a "Scharnierblech links (13) einsetzen"...
  • Seite 41 Juno Modul Spüle Montageschritt 50 Montieren Sie die Frontblende (41) mit 3 Schrauben M4x8 (H) unter der Vorderkante der Deckplatte Spüle (47). Die "geschlossene" Seite der Frontblende (41) weist dabei nach außen (vorne). Montageschritt 51 Setzen Sie die Einheit aus Frontblende (41) und Deck- platte Spüle (47) gemäß...
  • Seite 42 Juno Modul Spüle Montageschritt 52 Befestigen Sie die Frontblende (41) mit je 2 Schrauben M5x10 (A) gemäß nebenstehender Abbildung an linker Seitenwand (36) und rechter Seitenwand (37). Montageschritt 53 Befestigen Sie die Deckplatte Spüle (47) mit je 3 Schrauben M5x10 (A) gemäß nebenstehender Abbildung...
  • Seite 43 Juno Modul Spüle Montageschritt 54 Schieben Sie 3 Haken (16) mit dem geschlossenen Ring auf die Reling Seitenablage (17), wie nebenstehend dar- gestellt. Montieren Sie die Reling Seitenablage (17) gemäß neben- stehender Abbildung von unten an Seitenablage (20) mit 3 Schrauben M4x12 (E) und 3 Flanschmuttern M4 (M).
  • Seite 44 Juno Modul Spüle Montageschritt 56 Verbinden Sie die Seitenablage (20) von außen links mit 2 Schrauben M5x10 (A) und rechts mit 2 Schrauben M4x8 (H) mit der linken Seitenwand (36). Montageschritte 57 57.1 Montieren Sie das Modul Spüle vom Inneren des Mo- dules aus gemäß...
  • Seite 45 Juno Modul Spüle Montageschritt 58 Im unteren Bereich wird die Verbindung zwischen Modul Arbeitsplatte und Modul Spüle mit 2 Flügelschrauben (P) und 2 Flügelmuttern (B) hergestellt. Montageschritte 59 59.1 Entfernen Sie Überwurfmutter und Beilagscheibe von der Armatur (48). Gummidichtring Belassen Sie den Gummidichtring an...
  • Seite 46 Juno Modul Spüle Montageschritt 60 60.1 Legen Sie die Flachdichtung (51) von oben in die Abflussöffnung des Beckens (49) und setzen Sie anschließend den Abflusseinsatz (50) ein. 60.2 Setzen Sie den Dichtungsring Abfluss (52) und den Abflussanschluss (53) von unten in die Abflussöffnung des Beckens (49) ein.

  • Seite 47: Drehen Sie Das Becken (49) Wieder Um Und Setzen

    Juno Modul Spüle Montageschritt 62 Stecken Sie das Ende des Überlaufschlauches (56) in die seitliche Öffnung des Abflussanschlusses (53) und befe- stigen Sie den Überlaufschlauch (56) mit der Überwurfmutter Überlauf (59) am Abflussanschluss (53). Montageschritte 63 63.1 Drehen Sie das im vorangegangenen Montageschritt komplettierte Becken (49) um.
  • Seite 48 Juno Modul Spüle Montageschritte 64 64.1 Setzen Sie die Flanschdichtung (60) von oben in den Flansch (61) ein und setzen Sie den Flansch (61) mit Flanschdichtung (60) in die Überwurfmutter (62) ein. 64.2 Stecken Sie den Flexschlauch (63) von hinten auf den Flansch (61) auf.

  • Seite 49: Befestigen Sie Die Spritzwand (43) Mit 1 Weiteren

    Juno Modul Spüle Montageschritt 66 Setzen Sie 2 Schrauben M5x10 (A) gemäß nebenstehen- der Abbildung in die dafür vorgesehenen Gewinde an der Rückseite der Deckplatte Spüle (47) ein. Beide Schrauben M5x10 (A) dabei nur so weit eindrehen, dass zwischen der Deckplatte Spüle (47) und der Unter- seite des Schraubenkopfes ca.
  • Seite 50 Juno Montageschritt 68 Platzieren Sie die 4 Grillroste (30, 31, 32) innerhalb des Grillkörpers (15) wie nebenstehend abgebildet. Montageschritt 69 Platzieren Sie den Warmhalterost (33) gemäß nebenste- hender Abbildung oberhalb der Brennergruppe auf den Seitenwänden des Grillkörpers (15).
  • Seite 51 Juno Herzlichen Gückwunsch! Die Montage der Grillküche ist damit beendet und ihrem mobilen Einsatz steht nichts mehr im Wege.

  • Seite 52: Wichtige Sicherheitshinweise Für Den Umgang Mit Propangasflaschen (Lp)

    Juno Wichtige Sicherheitshinweise Verwenden Sie keine beschädigten LP-Gasflaschen! Verbeulte oder rostige LP-Gasflaschen oder solche mit für den Umgang mit Propangas- beschädigtem Ventil stellen eine ernsthafte Gefahr dar flaschen (LP) und müssen unbedingt durch eine intakte Flasche ersetzt werden! GEFAHR! Der Anschluss für den Schlauch an der LP-Gasflasche Gefahr von Explosionen muss bei jedem Anschluss der Gasflasche an das Gerät...

  • Seite 53: Anschluss Einer Gasflasche

    Juno Anschluss einer Gasflasche ACHTUNG! GEFAHR! ACHTUNG! GEFAHR! Betrieb des Gasgrills nur über einen funktionsfähigen Druckmin- Vergewissern Sie sich, dass das derer! Der Betrieb mit einem defek- Ventil der anzuschließenden Gas- ten Druckminderer ist gefährlich flasche vollständig geschlossen und schließt jedwede Garantie- ist! Sie schließen das Ventil durch...

  • Seite 54: Test Auf Gasleck

    Juno Test auf Gasleck Hinweise zur Bedienung ACHTUNG! ACHTUNG! GEFAHR! GEFAHR! Verwenden Sie NIEMALS eine Vergewissern Sie sich vor einer offene Flamme zur Überprüfung ersten Inbetriebnahme, ob Sie alle auf Gaslecks! LEBENSGEFAHR! Teile Baugruppen Gasgrills entsprechend der Mon- Bereiten Sie ein Gefäß mit einer Seifenlösung vor.

  • Seite 55: Automatisches Zünden Des Grills

    Juno Automatisches Zünden des Grills Zünden des Grills von Hand Öffnen Sie die Haube am Grillkörper. Öffnen Sie die Haube am Grillkörper. WARNUNG! WARNUNG! Gefahr von Verbrennungen Gefahr von Verbrennungen Vergewissern Sie sich, dass sich alle Vergewissern Sie sich, dass sich alle Bedienknöpfe der Regelventile in der...

  • Seite 56: Bevor Es Richtig Losgeht

    Seitenkocher zu verwenden. Viel Spaß beim Grillen wünscht Um Flammenbildung zu vermeiden, empfehlen wir Ihnen Ihr JUSTUS (Grill-)Team die Grillroste sauber zu halten, hohe Gartemperaturen zu vermeiden und die Verwendung von magerem Fleisch. Empfindliches Gargut wie z.B. Fisch und Gemüse sollte in Bevor es richtig losgeht: Aluminiumfolie verpackt werden.

  • Seite 57: Grillmethoden

    Juno Grillmethoden Man unterscheidet beim Grillen generell zwischen direk- dabei entweder neben der Hitzequelle oder seitlich versetzt tem und indirektem Grillen. Bei beiden Methoden sollte oberhalb der Hitzequelle. Die Strahlungshitze erreicht das der Deckel immer geschlossen bleiben. Grillgut daher nicht direkt. Sie wird an der Innenseite des Grills reflektiert.

  • Seite 58: Die Zubereitung

    Juno Die Zubereitung „Das perfekte Steak“ Fisch/Meeresfrüchte (Wir empfehlen Ihnen die Verwendung von nicht zu mage- Je nach Rezept und verwendeten Fisch kann sowohl indi- rem Fleisch!) rekt, als auch direkt gegrillt werden. Den Grill bei geschlossener Haube auf die notwendige Dabei ist die oberste Fisch-Grillregel, dass die Temperatur Temperatur zum direkten Anbraten bringen).

  • Seite 59: Hinweise Zur Reinigung Und Pflege

    Juno Hinweise zur Reinigung und Pflege Grillkörper Vor einer vollständigen Reinigung müssen alle WARNUNG! Roste und die Brenner entfernt werden Gefahr von Verbrennungen: Warten Sie unbedingt bis das Gerät Entfernen Sie regelmäßig Schmutz, Fett und Verkrustungen mit einem Schaber aus Holz oder Kunststoff. Dabei ist es komplett abgekühlt ist, bevor Sie...

  • Seite 60: Fehlertabelle

    Juno Fehlertabelle Stšrung Ursache Abhilfe Zuleitung oder ZŸndelektrode Zuleitung oder ZŸndelektrode mit Alkohol reinigen Brenner zŸndet nicht verschmutzt mit der elektr. ZŸndeinrichtung ZŸndelektrode oder Brenner Mit Lappen trockenreiben sind na§ ZŸndelektrode geknickt oder Ersetzen gebrochen Zuleitung entfernt oder Steck- Zuleitung erneuern oder wieder anschlie§en...
  • Seite 61 Juno Störung Ursache Abhilfe Ungewöhliches Flammöffnungen verstopft Flammöffnungen reinigen Flammbild; Flamme nicht über komplette Brenner- länge Flamme gelb Neuer Brenner mit Ölspuren Gasgrill für etwa 15 Minuten oder orange von der Fertigung bei geschlossener Haube betreiben Spinnweben oder Spinnweben oder Insektennester mit Pfeifenreiniger...

  • Seite 62: Gerätebeschreibung

    Juno Gerätebeschreibung Technische Daten Modell "Juno" Art Nr. 1317 04 Hauptgrill Anzahl der Brenner: 0063-22 Material Brenner: Edelstahl Fahrbare Grillküche, mit Arbeitsfläche und Reinigungs- Max. Leistung: je 3,0 kW becken, modular aufbaubar. Im Hauptgrill: bis 15,0 kW Hauptgrill 5-flammig, Klapphaube aus Edelstahl doppel- Brennerventil wandig, mit Temperaturanzeige.

  • Seite 63: Justus-Werksgarantie

    Juno - Nichtbeachtung der Bedienungs- und Aufbau- anleitung und der jeweiligen örtlichen Vorschriften sowie Veränderungen am Gerät. JUSTUS GmbH Oranier Straße 1 35708 Haiger / Sechshelden...
  • Seite 64 Juno Geräte-Kenndaten Bitte bei Ersatzteilbestellungen und eventuellen Servicefällen immer angeben. Juno Modell / Model / Modèle: 1317 04 A01 Serie / Serial / Série: Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
