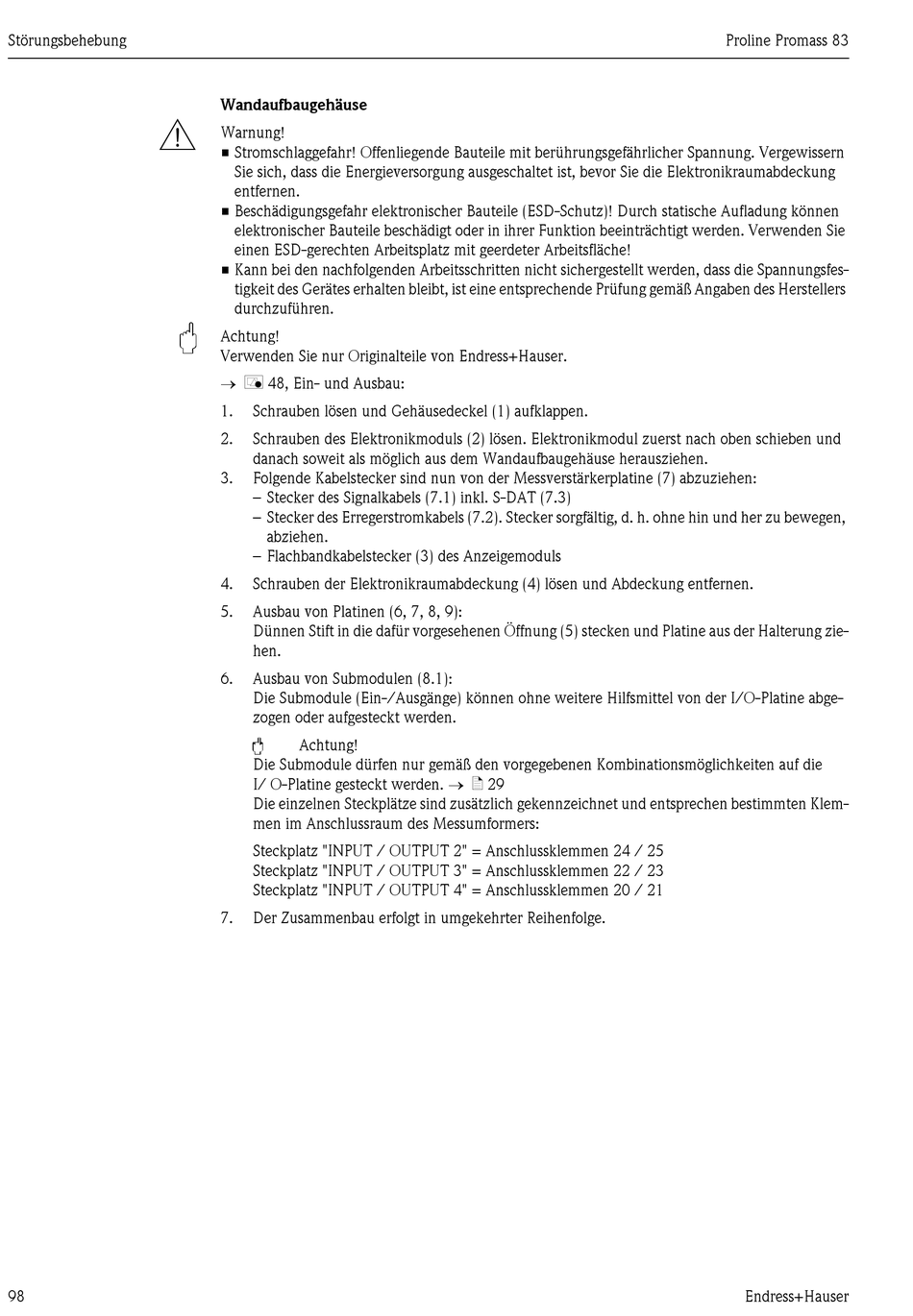

Endress+Hauser Proline Promass 83 HART Betriebsanleitung Seite 98

Coriolis-massedurchfluss-messsystem
Vorschau ausblenden Andere Handbücher für Proline Promass 83 HART:
Inhaltsverzeichnis

Werbung

Störungsbehebung
#
"
98
Wandaufbaugehäuse
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung
entfernen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungsfes-
tigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers
durchzuführen.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
 å 48, Ein- und Ausbau:
1.
Schrauben lösen und Gehäusedeckel (1) aufklappen.
2.
Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3.
Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Signalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Erregerstromkabels (7.2). Stecker sorgfältig, d. h. ohne hin und her zu bewegen,
abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4.
Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5.
Ausbau von Platinen (6, 7, 8, 9):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halterung zie-
hen.
6.
Ausbau von Submodulen (8.1):
Die Submodule (Ein-/Ausgänge) können ohne weitere Hilfsmittel von der I/O-Platine abge-
zogen oder aufgesteckt werden.
"
Achtung!
Die Submodule dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten auf die
I/ O-Platine gesteckt werden.  ä 29
Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und entsprechen bestimmten Klem-
men im Anschlussraum des Messumformers:
Steckplatz "INPUT / OUTPUT 2" = Anschlussklemmen 24 / 25
Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
7.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
