3.3 Control Unit CU320-2 PN (PROFINET)
3.3.2.9
Messbuchsen

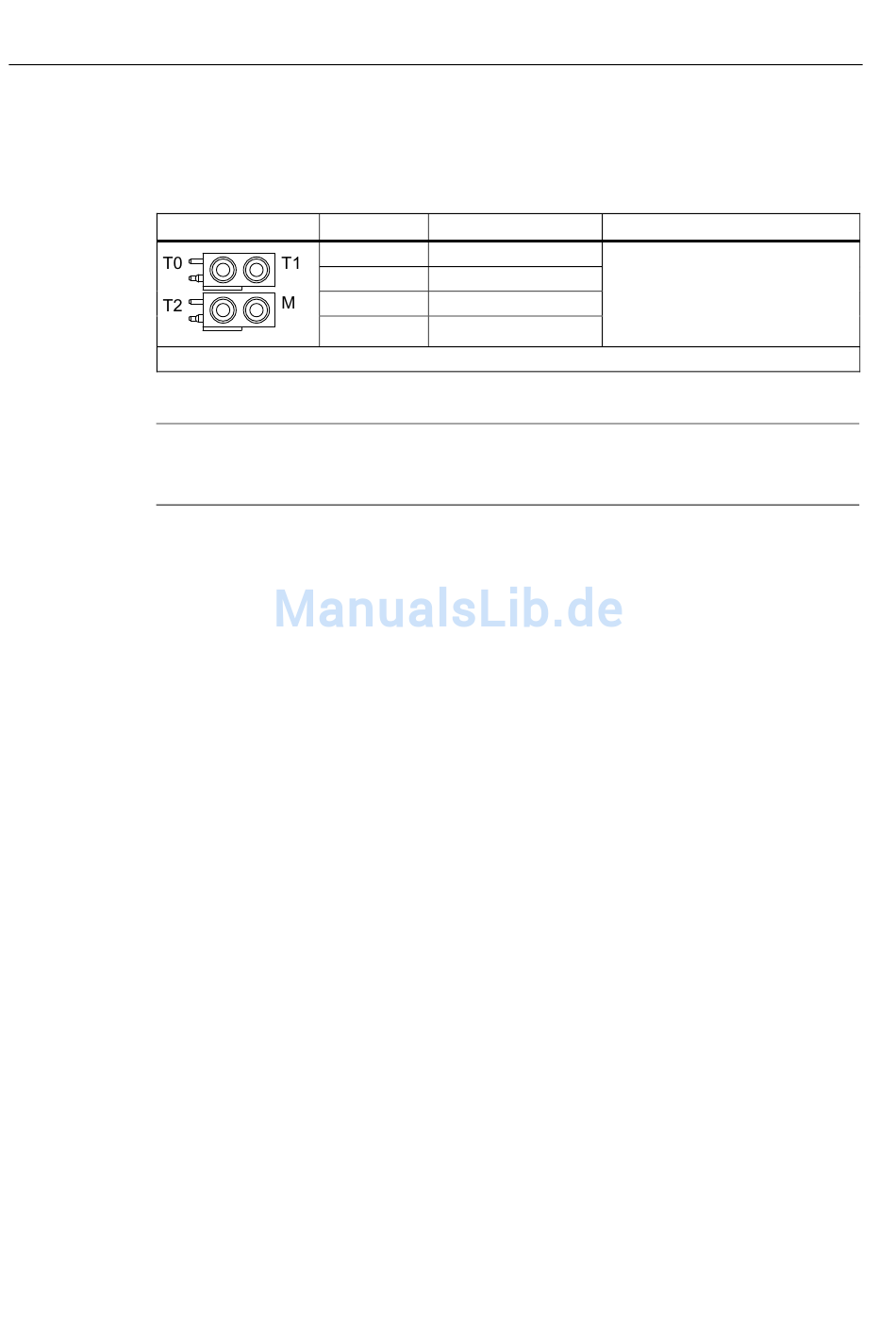

Tabelle 3- 11 Messbuchsen T0, T1, T2
Die Messbuchsen sind nur für Büschelstecker mit einem Durchmesser von 2 mm geeignet.
Hinweis
Die Messbuchsen dienen der Unterstützung bei der Inbetriebnahme und der Diagnose. Ein
betriebsmäßiger Anschluss ist nicht zulässig.
3.3.2.10
DIAG-Taster
Der DIAG-Taster ist für Servicefunktionen reserviert.
48
Buchse
Funktion
T0
Messbuchse 0
T1
Messbuchse 1
T2
Messbuchse 2
M
Masse
Technische Angaben
Spannung: 0 V bis 5 V
Auflösung: 8 Bit
Laststrom: max. 3 mA
dauerkurzschlussfest
Bezugspotenzial ist Klemme M
