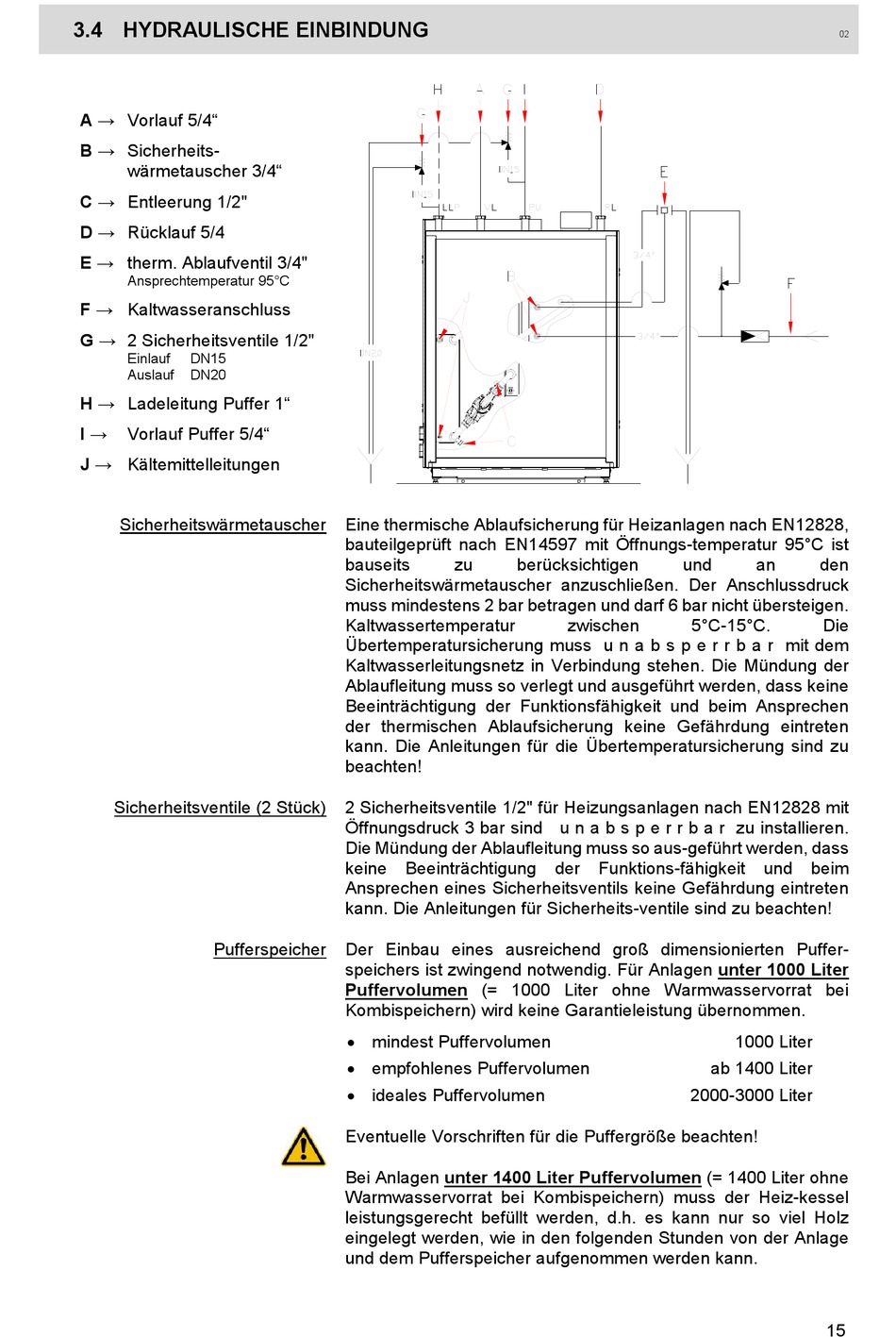

3.4 HYDRAULISCHE EINBINDUNG
A → Vorlauf 5/4"
B → Sicherheits-
wärmetauscher 3/4"
C → Entleerung 1/2"
D → Rücklauf 5/4
E → therm. Ablaufventil 3/4"
Ansprechtemperatur 95°C
F → Kaltwasseranschluss
G → 2 Sicherheitsventile 1/2"
Einlauf
DN15
Auslauf
DN20
H → Ladeleitung Puffer 1"
I →
Vorlauf Puffer 5/4"
J → Kältemittelleitungen
Sicherheitswärmetauscher
Sicherheitsventile (2 Stück)
Pufferspeicher
Eine thermische Ablaufsicherung für Heizanlagen nach EN12828,
bauteilgeprüft nach EN14597 mit Öffnungs-temperatur 95°C ist
bauseits
zu
Sicherheitswärmetauscher anzuschließen. Der Anschlussdruck
muss mindestens 2 bar betragen und darf 6 bar nicht übersteigen.
Kaltwassertemperatur
Übertemperatursicherung muss u n a b s p e r r b a r mit dem
Kaltwasserleitungsnetz in Verbindung stehen. Die Mündung der
Ablaufleitung muss so verlegt und ausgeführt werden, dass keine
Beeinträchtigung der Funktionsfähigkeit und beim Ansprechen
der thermischen Ablaufsicherung keine Gefährdung eintreten
kann. Die Anleitungen für die Übertemperatursicherung sind zu
beachten!
2 Sicherheitsventile 1/2" für Heizungsanlagen nach EN12828 mit
Öffnungsdruck 3 bar sind u n a b s p e r r b a r zu installieren.
Die Mündung der Ablaufleitung muss so aus-geführt werden, dass
keine Beeinträchtigung
Ansprechen eines Sicherheitsventils keine Gefährdung eintreten
kann. Die Anleitungen für Sicherheits-ventile sind zu beachten!
Der Einbau eines ausreichend groß dimensionierten Puffer-
speichers ist zwingend notwendig. Für Anlagen unter 1000 Liter
Puffervolumen (= 1000 Liter ohne Warmwasservorrat bei
Kombispeichern) wird keine Garantieleistung übernommen.
mindest Puffervolumen
empfohlenes Puffervolumen
ideales Puffervolumen
Eventuelle Vorschriften für die Puffergröße beachten!
Bei Anlagen unter 1400 Liter Puffervolumen (= 1400 Liter ohne
Warmwasservorrat bei Kombispeichern) muss der Heiz-kessel
leistungsgerecht befüllt werden, d.h. es kann nur so viel Holz
eingelegt werden, wie in den folgenden Stunden von der Anlage
und dem Pufferspeicher aufgenommen werden kann.
berücksichtigen
und
zwischen
der Funktions-fähigkeit und beim
02
an
den
5°C-15°C.
Die
1000 Liter
ab 1400 Liter
2000-3000 Liter
15
