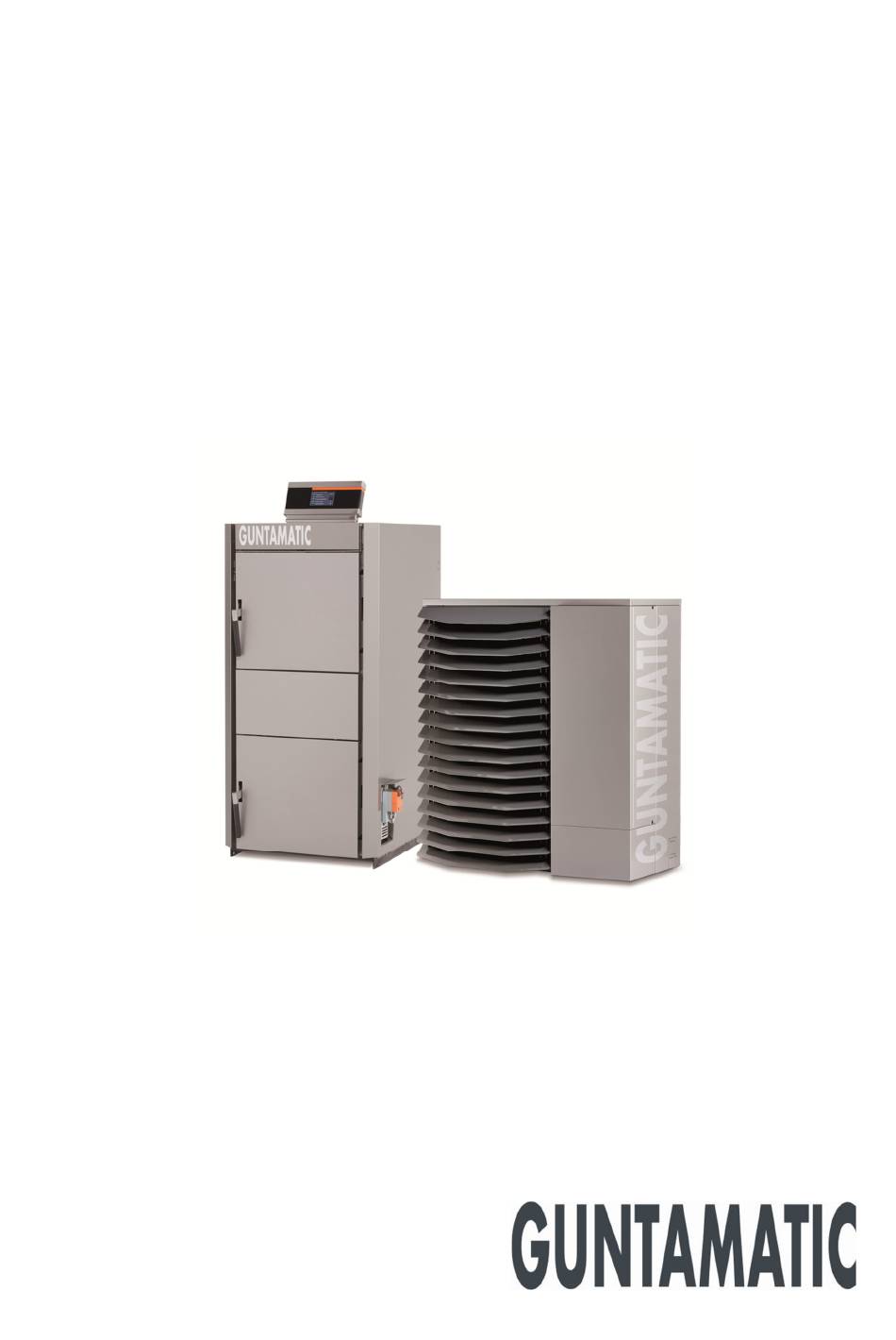

- Seite 1 Scheitholz-Wärmepumpe BIO-HYBRID Bedienungsanleitung DE-B30-025-V03-1220...
-
Seite 2: Informationen Zur Dokumentation
Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 1 EINLEITUNG ................5 2 WICHTIGE HINWEISE .............6 Verwendungszweck Betreiben der Heizanlage Gewährleistung / Haftung Sicherheitshinweise Sicherheitshinweise auf der Heizanlage 3 ANLAGENBESTANDTEILE ..........12 4 SICHERHEITSEINRICHTUNGEN ......... 13 5 SCHALTFELDBESCHREIBUNG .......... 14 6 MENÜ / EBENENÜBERSICHT ..........15 Hausebene Programmwahl Kundenebene 6.2.1... - Seite 4 INHALTSVERZEICHNIS Seite 8 BETRIEB DER HEIZANLGE ..........35 Kontrollen an der Heizanlage Brennstoff Verbrennungszuluft Anheizvorgang Heizbetrieb Asche entleeren halbautomatische WT-Reinigung nachrüsten 9 REINIGUNG / PFLEGE ............42 Reinigungsschritte Zwischenreinigung Generalreinigung 10 STÖRMELDUNGEN .......... 46 HOLZKESSEL 11 STÖRMELDUNGEN ........46 WÄRMEPUMPE 12 STÖRUNGSBESEITIGUNG ..........
-
Seite 5: Einleitung
EINLEITUNG Sie haben mit GUNTAMATIC eine gute Wahl getroffen. Wir liefern Ihnen ein Produkt aus langjähriger Kesselbau- erfahrung und es ist unser dringlichster Wunsch, dass Ihnen Ihre Heizanlage stets nur Freude bereitet. Die nachfolgende Anleitung soll Ihnen bei der Bedienung, sowie bei der Wartung von Nutzen sein. -
Seite 6: Wichtige Hinweise
WICHTIGE HINWEISE BS-01 Die Feuerung ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Trotzdem kann falsches Bedienen, Verwenden unzulässigen Brennstoffen oder Unterlassen einer erforderlichen Reparatur zu Personen- und Sachschäden führen. Sie vermeiden gefährliche Situationen, indem Sie die Feuerung nur dazu verwenden, wozu sie konstruiert wurde und sie sachgemäß... -
Seite 7: Gewährleistung / Haftung
2.3 GEWÄHRLEISTUNG / HAFTUNG BS-01 Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind: nicht bestimmungsgemäße Verwendung; nicht-Beachten der in der Dokumentation angegebenen Hinweise, Richtlinien und Sicherheitshinweise; unsachgemäßes in-Betrieb-nehmen, Bedienen, Warten ... - Seite 8 Nehmen Sie keine ungeplanten Änderungen der Einstellungen und keine Umbauten an der Manipulationen Heizanlage vor! Gewährleistungs- und Garantieverlust! Führen Sie Wartungsarbeiten regelmäßig Wartungsarbeiten durch oder machen Sie von unserem Kundendienst Gebrauch! Restglut kann zu Bränden führen! Ascheentleerung Entleeren bzw. lagern Sie Asche aus dem Kessel nur in nicht brennbaren Gefäßen! Berühren von heißen Teilen kann zu Hautverbrennungen führen!
- Seite 9 Achtung Brandgefahr! Lagern Sie keine brennbaren Gegenstände im Sicherheitsabstände Nahbereich des Heizkessels! Vor Ort gültige Vorschriften einhalten! Achtung Verpuffungsgefahr! Während des Heizbetriebes dürfen keine Heizbetrieb Kesseltüren oder Reinigungsöffnungen geöffnet werden! Achtung Verletzungsgefahr! Bei Kesseltemperaturen über 100°C ist der Übertemperatur Heizraum umgehend zu verlassen! Keinesfalls dürfen Türen oder Wartungs- öffnungen am Kessel geöffnet werden! Frostschutzfunktion!
- Seite 10 Achtung Erstickungsgefahr! Arbeiten am Kältemittelkreis dürfen nur Wartung/Reparatur Kältekreis von einem autorisierten Fachmann durchgeführt werden! Bei Aufstellung in Österreich sind die Aufstellung in Österreich Bestimmungen und Vorschriften des ÖVE sowie des örtlichen EVU zu beachten! Melden beim Der Wärmepumpeneinsatz ist beim Energieversorger Energieversorgungsunternehmen anzuzeigen! Achtung Verletzungsgefahr...
-
Seite 11: Sicherheitshinweise Auf Der Heizanlage
2.5 SICHERHEITSHINWEISE AUF DER HEIZANLAGE BS-01 Warnung vor gefährlicher elektrischer Spannung Warnung vor rotierenden Bauteilen Warnung vor heißer Oberfläche Warnung vor Verpuffung Erdung Bedienungs- oder Installationsanleitung beachten Heizanlage vom Stromnetz trennen Winkelstecker zur Seite abziehen Stromversorgung keine starren Kabel für Installationen verwenden... -
Seite 12: Anlagenbestandteile
ANLAGENBESTANDTEILE Fülltür 11. Staubabscheidezohne Füllraum 12. Reinigungskanal Gussrost 13. Saugzuggebläse Aschelade 14. Lambdasonde Servomotor 15. Bedieneinheit Primärluft 16. Option: Halbautomatische Reinigung Sekundärluft 17. Verflüssiger Brennkammer 18. Betriebspumpe Reinigungsdeckel 19. Kältemittelleitungen 10. Röhrenwärmetauscher... -
Seite 13: Sicherheitseinrichtungen
SICHERHEITSEINRICHTUNGEN BK-02 Um ein Überhitzen des Heizkessels zu verhindern, reduziert die Regelung die Heizleistung. Droht der Kessel trotzdem zu überhitzen, unterscheidet die Regelung zwischen mehreren Sicherheitsstufen. Sicherheitsstufe 1 Übertemperatur 82°C Zwischen 82°C und 87°C Kesseltemperatur wird die Vorlauf- solltemperatur aller aktiven Heizkreise bis zur eingestellten maximalen Vorlauftemperatur linear angehoben. -
Seite 14: Schaltfeldbeschreibung
SCHALTFELDBESCHREIBUNG BS-01 Gerät verfügt über eine Touch-Bedieneinheit mit Menüführung. Durch Drücken der „Buttons“ am Display können Einstellungen vorgenommen werden. Hinweis Störmeldungen werden am Display eingeblendet. BM-02 Netzschalter (1) Der Netzschalter bleibt normalerweise immer eingeschaltet und darf nur im funktionslosen Zustand abgeschaltet werden. Bei Reparatur- oder Wartungsarbeiten muss die Anlage am Netzstecker zusätzlich allpolig vom Netz getrennt werden! -
Seite 15: Menü / Ebenenübersicht
MENÜ / EBENENÜBERSICHT BT-02 Hausebene Infoebene Programmwahl Kundenebene ▼ ▼ ▼ Fehlerseite Zündung Heizkreis 0-8 INFO-Status Betriebsart Warmwasser 0-2 INFO-Holzmodul Zusatz-WW 0-2 INFO-Filter NORMAL Kundenmenü-Holz INFO-Wärmepumpe WARMWASSER Kundenmenü-WP INFO-Puffer HEIZEN Weichenladepumpe INFO-Regler 0-2 ABSENKEN Ladeleitungspumpe ABWESEND BIS: Detailanzeige-Holz WW-NACHLADEN Detailanzeige-WP ABGASMESSUNG Datum-Uhrzeit Serviceebene... -
Seite 16: Hausebene
Puffer und Heizkreise können abgefragt werden; Programme für Kessel und Heizkreise können ausgewählt werden; die Kesselfreigabe kann unterbrochen werden; ***) die Einstellungen für Kessel, Heizkreise, usw. können geändert werden; die Einstellungen in Serviceebene und Parametermenü dürfen nur von GUNTAMATIC autorisiertem Fachpersonal geändert werden... -
Seite 17: Programmwahl
6.1 PROGRAMMWAHL BT-02 Zündung ............Programmierung der optional erhältlichen Zündung am Holzmodul Betriebsart ............Einstellung der Anlagenbetriebsart Programm AUS ........... Heizung AUS Warmwasser AUS (Frostschutzfunktion aktiv) Programm NORMAL ........Heizung EIN Warmwasser EIN (Winterbetrieb) Programm WARMWASSER ......Heizung AUS Warmwasser EIN (Sommerbetrieb) Programm HEIZEN ........ -
Seite 18: Heizkreis
6.2.1 HEIZKREIS BS-03 Betrieb Pumpe ......Beeinflusst den Betriebsstatus des Heizkreises Witterung ......Automatische oder manuelle Aktivierung der Mehrfach Uhrenprogramme KALT,MILD oder WARM ** Uhrenprogramm ....Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (kalt) ... Einstellung der Heiz- und Absenkphasen für Heizprogramm NORMAL Uhrenprogramm (mild) .. -
Seite 19: Warmwasser
6.2.2 WARMWASSER BT-02 Betrieb Pumpe ......Einstellung der SLP Pumpen Betriebsart / Werkseinstellung = Auto Uhrenprogramm WW ....Einstellung der Warmwasser-Ladezeiten für Programm NORMAL (Winterbetrieb) Uhrenprg. WW Sommer ....Einstellung der Warmwasser-Ladezeiten für Programm WARMWASSER (Sommerbetrieb) WW Solltemperatur ...... Einstellung der Warmwassersolltemperatur WW Vorrang ......... -
Seite 20: Kundenmenü Wärmepumpe
INFO 18) Optimal ......Maximaldrehzahl des Saugzuggebläse während der Abbrandes = 100 %. Leiser ......Maximaldrehzahl des Saugzuggebläse während der Abbrandes = 75 %. 19) Im Betriebszustand Gluterhalt läuft die Kesselladepumpe solange weiter, bis die Temperatur *T1 Restwärme* unterschritten ist. Einstellung *T1 Restwärme* im Servicemenü... -
Seite 21: Ladeleitungspumpe
6.2.6 LADELEITUNGSPUMPE HY-02 Betrieb LLP ......Einstellung der Ladeleitungspumpen Betriebsart / Werkseinstellung = Auto ** Überstrom Nutzung ....Aktivierung der Funktion Überstrom Nutzung (PV-Überstrom) durch die Wärmepumpe Niedertarif Nutzung ...... Aktivierung der Funktion Niedertarif Nutzung (Energieversorger) durch die Wärmepumpe Ladeprogramm ......Beeinflusst den Ladezustand des Puffers ** Uhrenprogramm Überstrom .. -
Seite 22: App
Zeigt die eingegebene Holzkessel-Seriennummer an Seriennummer Wärmepumpe ....... Zeigt die eingegebene Wärmepumpen-Seriennummer an Schlüssel ............Zeigt den von GUNTAMATIC empfohlenen Sicherheitsschlüssel an Warmwasseranzeige ........Legt fest, welcher Warmwasserspeicher Online visualisiert wird Diagramm Intervall ........Legt das Aktualisierungsintervall für die Online-Diagramme fest Datenaktualisierung ........ -
Seite 23: Serviceebene
FACHPARTNER BT-03 ACHTUNG: Änderungen in sämtlichen Menüs der Serviceebene dürfen nur von GUNTAMATIC autorisierten Personen durchgeführt werden. Eigenmächtige Änderungen sind nicht erlaubt und können zu gravierenden defekten an der Heizanlage und unter Umständen sogar zu lebensbedrohlichen Situationen führen! Resetdaten ........................ -
Seite 24: Inbetriebnahme
6.2.8.2 INBETRIEBNAHME Anlage ................Auswahl: BIO-HYBRID Type ................Auswahl: 0.10 / 0.16 Reinigung ..............Auswahl: Ja / Nein Puffer vorhanden ............Auswahl: Zündung vorhanden ........Auswahl: Ja / Nein am Holzmodul Kesselnummer .............. Auswahl: Seriennummer laut Typenschild eingeben S/N Wärmepumpe ............ -
Seite 25: Parameter Heizkreis / Estrichheizen
6.2.8.3 PARAMETER HEIZKREIS / ESTRICHHEIZEN BS-04 Betrieb HK ..............Auswahl: Kein / Pumpe / Mischer Raumgerät HK ............... Auswahl: Kein / RFF / RS-Voll / RS-HK / RS-HKR Mischerlaufzeit .............. Auswahl: 10 – 300 Sekunden Vorlauftemperatur min ........... Auswahl: 10°C – 90°C Vorlauftemperatur max .......... -
Seite 26: Parameter Weichenladepumpe
6.2.8.5 PARAMETER WEICHENLADEPUMPE HY-05 WLP-Nachlauf ............... Auswahl: 0 – 600 Sekunden WLP-Verzögerung ............Auswahl: 0 – 1000 Sekunden zurück zur SERVICEEBENE ....siehe Kapitel 6.2.8 INFO Nach dem Abschalten der Wärmepumpe läuft die Weichenladepumpe noch um die eingestellte Zeit weiter. Nach Anforderung der Wärmepumpe wird der Start der Wärmepumpe noch um die eingestellte Zeit verzögert. -
Seite 27: Parameter Ladeleitungspumpe
6.2.8.7 PARAMETER LADELEITUNGSPUMPE BT-03 LLP vorhanden .............. Auswahl: Ja / Nein FWS vorhanden ........Auswahl: Ja / Nein Frischwasserstation Puffer oben Ladung EIN ..........Auswahl: 0°C – 20°C Puffer oben Ladung AUS (Voll) ........Auswahl: 0°C – 20°C Puffer oben Ladung AUS (Teil) ........Auswahl: 0°C –... -
Seite 28: Anlageneinstellungen / Holzkessel / Wärmepumpe
6.2.8.8 ANLAGENEINSTELLUNGEN HOLZKESSEL Anlage ................Auswahl: BIO-Hybrid Type ................Auswahl: 0.10 / 0.16 Außeneinheit ..............Auswahl: Kein / 9 kW / 16 kW / 230VAC / 400VAC Reinigung ..............Auswahl: Ja / Nein Puffer ................Auswahl: Werkseinstellung = Ja Zündung vorhanden ............ - Seite 29 INFO DAUER ....Einstellung für ältere Kessel mit Bosch Lambdasonde. AUTO....... Einstellung für neue Kessel mit NGK Lambdasonde. Manuelles Starten der automatischen Lambdasonden-Kalibrierung. INFO: Dieser Vorgang kann einen längeren Zeitraum (ca. 30 Minuten) in Anspruch nehmen. Der ideale Messwert der Lambdasonde ergibt im Testprogramm -10mV. Abweichungen bis maximal ± 6 mV sind zulässig und dürfen als Korrekturwert eingegeben werden.
-
Seite 30: Kundeneinstellungen
KUNDENEINSTELLUNGEN 7.1 HEIZUNG EINSCHALTEN / AUSSCHALTEN BS-01 PROGRAMMWAHL drücken ▼ AUS ......Heizung und Warmwasser abgeschaltet Programm NORMAL ....Heizung und Warmwasser eingeschaltet Programm WARMWASSER ..nur Warmwasser eingeschaltet Programm weitere INFO’s zur Programmwahl ..........siehe Kapitel 6.1 zurück zur HAUSEBENE ......siehe Kapitel 6.0... -
Seite 31: Heizzeiten Programmieren
7.2 HEIZZEITEN PROGRAMMIEREN BS-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Uhrenprogramm-Button drücken ▼... -
Seite 32: Raumtemperatur
7.3 RAUMTEMPERATUR HEIZKURVE ANPASSEN BS-01 Durch Ändern der Heizkurve, kann die Raumtemperatur angepasst werden. Durch eine höhere Heizkurve wird eine höhere Raumtemperatur erreicht. Die Heizkurve nur tageweise und maximal im Zehntelbereich verändern. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼... -
Seite 33: Warmwassertemperatur Anpassen
7.4 HEIZZEITEN PROGRAMMIEREN BS-01 Für jeden Heizkreis können pro Tag bis zu drei „EIN / AUS“ Schaltzeiten programmiert werden. Mittels Blockprogrammierung können alle Tage einer Woche gleichzeitig programmiert werden. 1) KUNDENEBENE drücken ▼ 2) auf den Heizkreis-Button drücken ▼ 3) auf den Uhrenprogramm-Button drücken ▼... -
Seite 34: Raumtemperatur Anpassen
7.5 RAUMGERÄT BEDIENEN BS-01 Montageort Das Raumgerät in einer Höhe von ca. 1,5 m an einer Innen- wand montieren. Der zweckmäßigste Raum ist dort, in dem sich die Bewohner am häufigsten aufhalten. In diesem Raum dürfen die Heizkörper nicht mit Thermostatventilen aus- gerüstet sein (Ventile ganz öffnen). -
Seite 35: Betrieb Der Heizanlge
BETRIEB DER HEIZANLAGE BK-01 Erstinbetriebnahme Die Erstinbetriebnahme und Grundeinstellung der Anlage darf ausschließlich durch GUNTAMATIC-Fachpersonal oder auto- risierte Partner erfolgen. Täglicher Betrieb Reinigen Sie die Heizanlage genau nach den Vorgaben im Kapitel „Reinigung/Pflege“. Der Reinigungsaufwand ist stark abhängig von der Qualität des Brennstoffes und erfordert möglicherweise höheren Reinigungsaufwand bei Verwendung... -
Seite 36: Brennstoff
Betrieb der Anlage gewährleisten. Der Preis sollte immer hinter den Qualitätsanforderungen bewertet werden und es ist daher dringend anzuraten, nur gute Qualität zu verwenden. GUNTAMATIC Holzvergaser sind für Brennstoffe der Brenn- stoffklasse 4 (laut BImSchV § 3 Abs 1) geeignet. empfohlene Qualitätskriterien naturbelassenes Scheitholz ... -
Seite 37: Verbrennungszuluft
8.3 VERBRENNUNGSZULUFT BM-02 Die Verbrennungsluftzufuhr des Heizgerätes wird anhand der Lambdasonden- und Abgastemperaturüberwachung mittels Servomotor vollautomatisch angepasst. Je nach verwendetem Brennstoff muss die Primärluft dem Kesseltyp entsprechend manuell über den Handschieber (1) voreingestellt werden. Zusätzlich muss die Primärluftverteilung am Luftkanal innen (2) auf den Brennstoff (Rost Ober und Unterluft) eingestellt werden. -
Seite 38: Anheizvorgang
8.4 ANHEIZVORGANG BM-01 manuell die Lufteinstellung am Handschieber kontrollieren; die Fülltür öffnen; Rostschlitze, Durchbrandkanal und Sekundärluftkanal von Asche säubern; bei Variante mit halbautomatischer Wärmetauscher- Reinigung vor jedem Anheizvorgang den Reinigungs- hebel 5 – 10 mal betätigen; bei allen anderen Typen auf einen sauberen Wärmetauscher achten;... -
Seite 39: Heizbetrieb
8.5 HEIZBETRIEB RICHTIGES HEIZEN MIT PUFFER BM-02 Moderne Holzvergaserkessel werden immer in Verbindung mit einem oder mehreren Pufferspeichern betrieben. Grund-voraussetzung für einen reibungslosen Heizbetrieb ist die richtige Brennstoffbeschaffenheit und das sogenannte „richtige Heizen mit Puffer“. Lesen Sie die folgenden Anweisung und Hinweise durch und befolgen Sie diese genau: Anweisung! Grundsätzlich gilt, dass der Kessel erst wieder angeheizt bzw. - Seite 40 Hartholz heizen Um ein optimales Abbrandverhalten bei rein mit Hartholz oder Hartholz gemischt mit etwas Weichholz befeuerten Heizkesseln erreichen, darf Scheitholzgröße max. 9 - 12 cm nicht (Scheitellänge) überschreiten! Die Lufteinstellung am Handschieber und am Luftkanal innen laut Kapitel Verbrennungslufteinstellung vornehmen.
-
Seite 41: Asche Entleeren
8.6 ASCHE ENTLEEREN BK-01 Restglut kann zu Bränden führen! Lagern Sie Asche aus dem Kessel nur an nicht brennbaren Orten! Berühren von heißen Teilen kann zu Hautverbrennungen führen! Den Kessel vor dem Asche entleeren mindestens eine 1/2 Stunde abkühlen lassen! Je nach Qualität und verheizter Brennstoffmenge müssen die Aschebehälter dementsprechend oft entleert werden. -
Seite 42: Reinigung / Pflege
REINIGUNG / PFLEGE Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Stromnetz getrennter Heizanlage durchgeführt werden! Durch das ausgeklügelte Reinigungssystem wird die laufende Reinigungsarbeit auf ein Minimum reduziert. Lediglich die Asche ist regelmäßig zu entleeren. Je nach Auslastung und Ascheanfall der Heizanlage sind Zwischenreinigungen und Generalreinigungen durchzuführen, welche auf den folgenden Seiten genau beschrieben sind. -
Seite 43: Reinigungsschritte
9.1 REINIGUNSSCHRITTE BM-02 Füllraum: Nur das mitgelieferte Reinigungsgerät verwenden. Abb. A Aschelade: Die Aschelade regelmäßig entleeren. Abb. B WT-Reinigung: Der Wärmetauscher muss je nach Kesselauslastung dem- entsprechend oft kontrolliert und gereinigt werden. Dazu den Reinigungsdeckel öffnen und die Wärmetauscherröhren mittels Rohrbürste sauber reinigen. Abb. -
Seite 44: Zwischenreinigung
9.2 ZWISCHENREINIGUNG BM-02 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! INFO Bei Holzbetrieb können Zwischenreinigungen alle 1 bis 2 Wochen erforderlich sein, müssen jedoch mindestens halbjährlich durchgeführt werden. Führen Sie folgende Schritte der Reihe nach aus: 1) Füllraum (2), Rostbereich (3) Flammkanal (7) und die Brennkammer (8) von Asche säubern. -
Seite 45: Generalreinigung
9.3 GENERALREINIGUNG BM-03 Achtung Verletzungsgefahr! Aus Sicherheitsgründen dürfen Wartungs- und Reinigungsarbeiten nur bei abgekühlter und vom Netz getrennter Heizanlage durchgeführt werden! Sicherheitshinweis! Das Sicherheitsventil mindestens 1 x jährlich auf ordnungsgemäße Funktion überprüfen. INFO Die Generalreinigung mindestens jährlich durchführen. Dazu - wie beschrieben –... -
Seite 46: Störmeldungen
STÖRMELDUNGEN HOLZKESSEL BM-01 Kategorie Auslöser Meldung Quit. Ursachen Fehler Eine ausreichend hohe Temperatur Pufferspeicher ist Siehe Bedienungsanleitung Fehler im Pufferspeicher geladen! Kapitel Heizbetrieb NICHT NACHLEGEN Sicherung defekt Fehler Keine Rückmeldung vom Servo- Anschlusskabel defekt Fehler Sekundärmotor (A2) motor A2 zur Steuereinheit Servomotor defekt arbeitet nicht Platine defekt... -
Seite 47: Störungsbeseitigung
12 STÖRUNGSBESEITIGUNG BM-02 Störung Ursache Beseitigung Stromversorgung unterbrochen Stromversorgung, Netzstecker und Hauptschalter überprüfen Kessel keine Funktion Sicherung defekt Sicherungen im Haus und am Kessel überprüfen Rauchrohr ist undicht Undichtheiten beheben Kaminzugregler ungünstig montiert mit Kaminbauer abklären ... -
Seite 48: Sicherungswechsel
13 SICHERUNGSWECHSEL BS-01 Nur autorisierte Fachleute dürfen Reparaturarbeiten durchführen! Berühren von Bauteilen, die unter Spannung stehen, ist lebensgefährlich! Auch bei Netzschalter „AUS“ stehen einige Komponenten der Anlage unter Spannung. Bei Reparaturarbeiten ist daher unbedingt durch den „Netzstecker“ oder einen Sicherungsautomaten die Stromzufuhr zur Heizanlage zu unterbrechen! 1) Die Anlage auf Programm „AUS“... - Seite 49 NOTIZEN Skizze:...
-
Seite 50: Parameter Änderungen
16 ENTSORGEN BS-01 Entsorgungsvorschriften beachten! Beachten Sie die vor Ort gültigen Vorschriften für das Entsorgen der anfallen Abfälle und Maschinenteile. Setzen Sie sich mit Ihrem Installateur oder dem GUNTAMATIC Kundendienst in Verbindung. Die Demontage erfolgt sinngemäß in umgekehrter Reihenfolge der Montage. -
Seite 51: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Hersteller GUNTAMATIC Heiztechnik GmbH Bruck 7 A-4722 Peuerbach AUSTRIA Produkt BIOSMART Hiermit erklären wir, dass der vorher benannte Heizkessel in der von uns in Verkehr gebrachten Form grundlegenden Sicherheits- Gesundheitsschutz-Anforderungen nachfolgend angeführten Richtlinien und Normen entspricht. Bei einer nachträglichen, mit uns nicht abgestimmten Modifikation von Anlagenteilen oder der Gesamtanlage verliert diese Erklärung automatisch ihre Gültigkeit. - Seite 52 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
