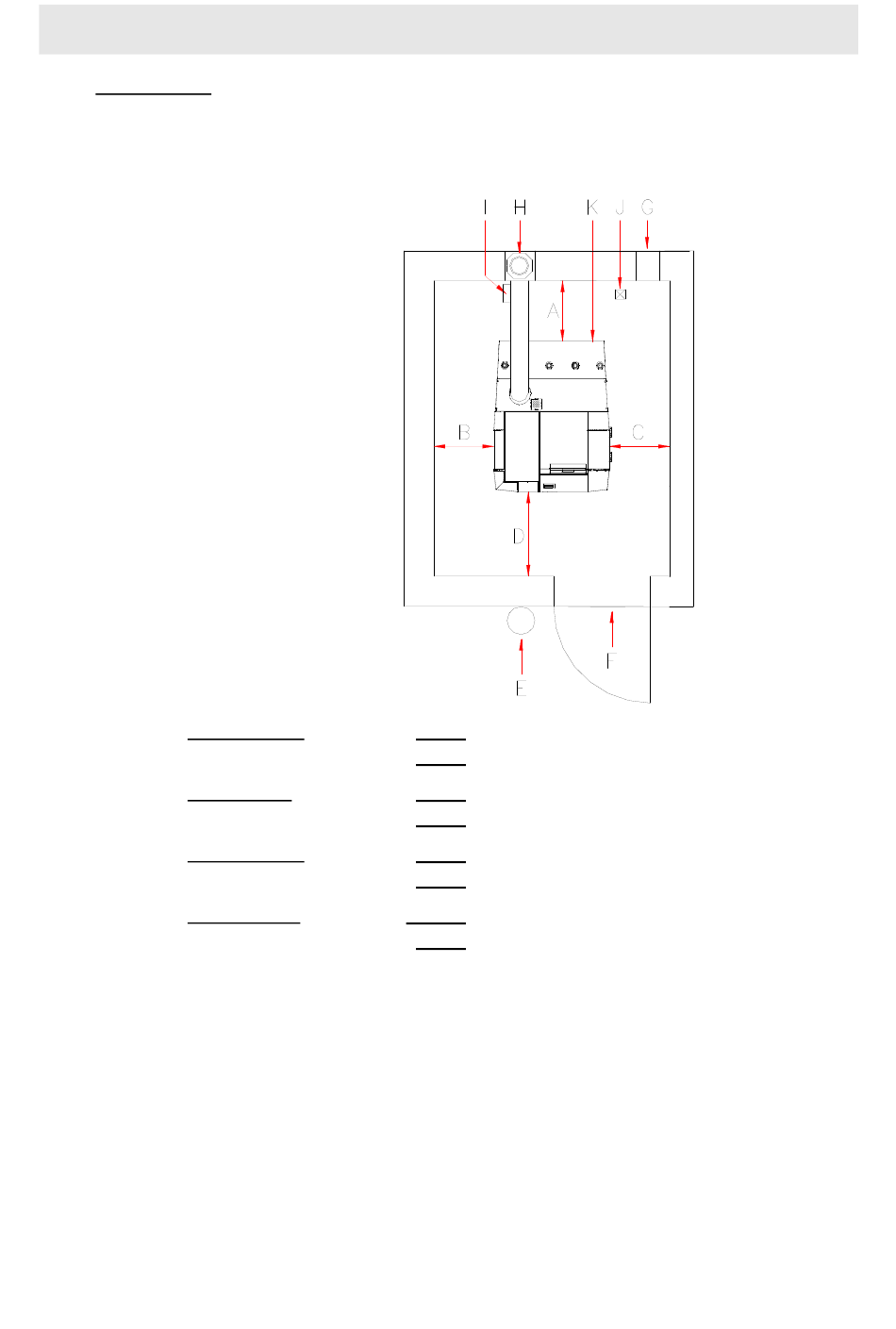

Aufstellungsort
A →
Abstand hinten
B →
Abstand links
C →
Abstand rechts
D →
Abstand vorne
E →
Feuerlöscher
F →
Brandschutztür
G →
Verbrennungsluftzufuhr
H →
Kamin
I →
Einbauvariante Energiesparzugregler mit Ex-Klappe im Kamin
ca. 50 cm unter dem Kaminanschluss – die örtlichen Vorschriften beachten
Einbauvariante Energiesparzugregler mit Ex-Klappe im Rauchrohr
möglichst nahe am Kaminanschluss – die örtlichen Vorschriften beachten – mögliche Staubbildung
J →
Abfluss
K →
Netzanschluss 230VAC 13A
8
Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes
Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich
sein. Die Ausladung der Brennraum- und Aschetüre muss freigehalten
werden.
50 cm
ideal
15 cm
möglich
50 cm
ideal
20 cm
möglich
50 cm
ideal
30 cm
möglich
100 cm
ideal
70 cm
möglich
6 kg Füllgewicht EN3
T30 / EI
30-C absperrbar und selbsttätig schließend
2
feuchte unempfindlicher Schamotte-Kamin empfohlen
wenn links und rechts mindestens 50 cm frei sind
wenn rechts und hinten mindestens 50 cm frei sind
wenn links und hinten mindestens 50 cm frei sind
