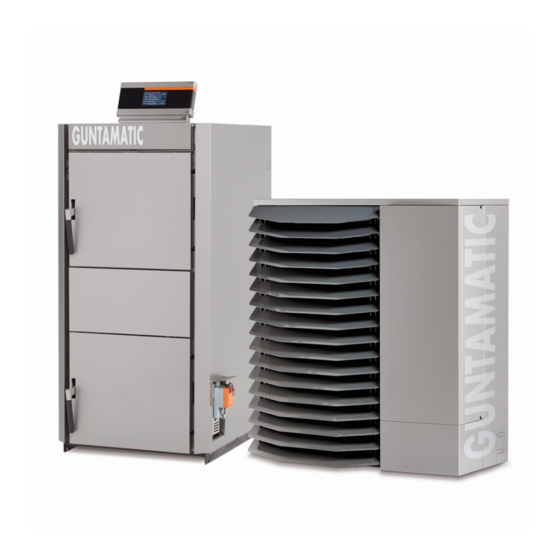

Guntamatic BIO-HYBRID Planung Und Installation

Scheitholz-wärmepumpe
Vorschau ausblenden Andere Handbücher für BIO-HYBRID:
Inhaltsverzeichnis

Werbung

Quicklinks

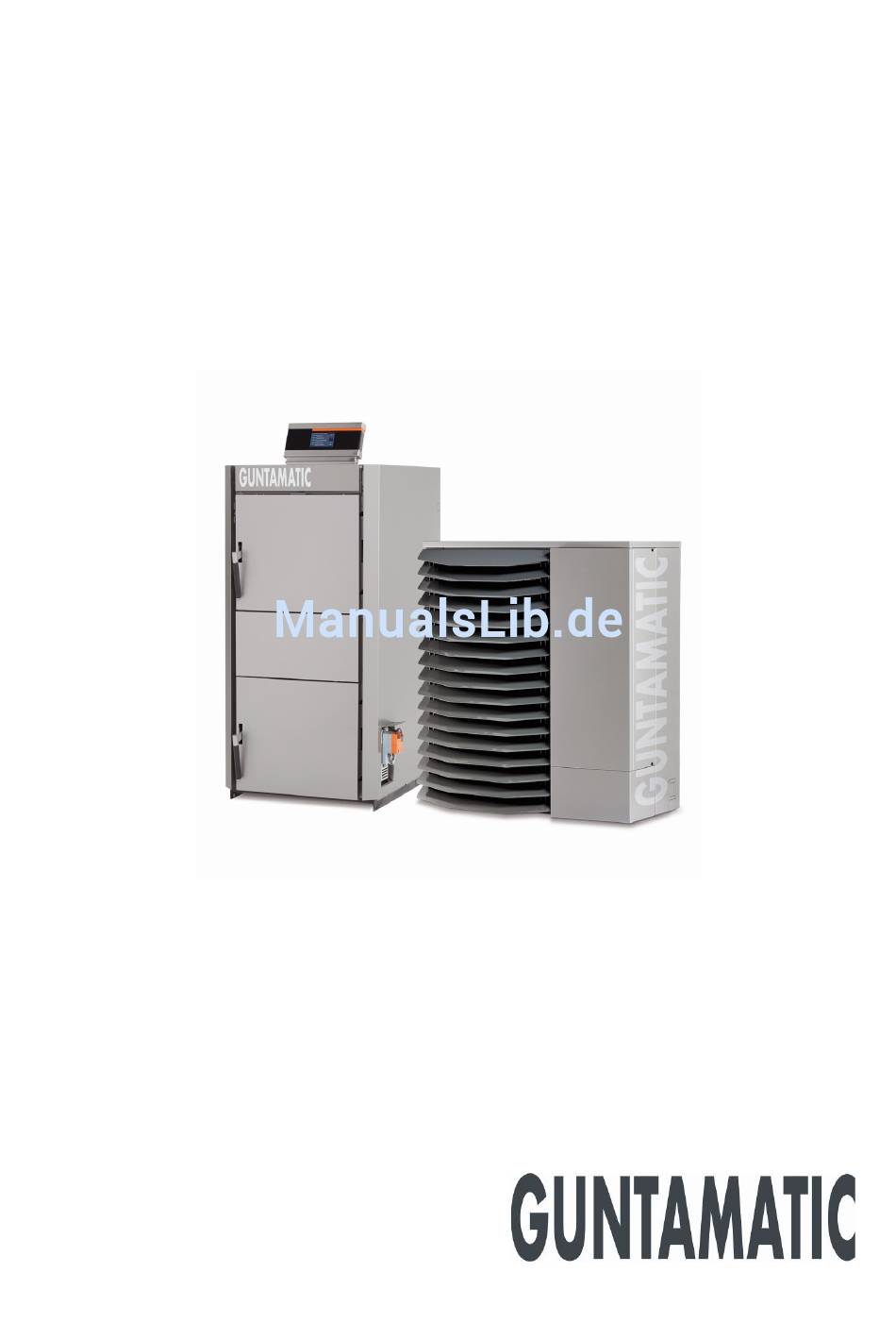

Scheitholz-Wärmepumpe
BIO-HYBRID
Planung und Installation
BIO-HY-01
DE-B31-025-V02-0917

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Guntamatic BIO-HYBRID

Inhaltszusammenfassung für Guntamatic BIO-HYBRID

  • Seite 1 Scheitholz-Wärmepumpe BIO-HYBRID Planung und Installation BIO-HY-01 DE-B31-025-V02-0917...

  • Seite 2: Informationen Zur Dokumentation

    Fall beachten sollten, sind in dieser Anleitung wie nebenan bezeichnet. Sämtliche Inhalte dieses Dokumentes sind Eigentum von GUNTAMATIC und somit urheberrechtlich geschützt. Jede Vervielfältigung, Weitergabe an Dritte oder Nutzung zu anderen Zwecken ist ohne schriftliche Genehmigung des Eigentümers untersagt.

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS BIO-HY-02 Seite 1 EINLEITUNG................4 Sicherheitshinweise Garantie und Gewährleistung Inbetriebnahme Bauliche Voraussetzungen 2 PLANUNG................5 Brandschutz Mindest-Brandschutz-Anforderungen Heizraum Kamin Zugregler und Explosionsklappe Heizkreisregelung 3 MONTAGE ................13 Lieferung Einbringung Kessel platzieren und ausrichten 3.3.1 Hydraulische Einbindung 3.3.2 Füllen und Entlüften 3.3.3 Kaminanschluss 4 ELEKTROANSCHLUSS............19 Anschlüsse der Heizanlage 5 ABSCHLUSSKONTROLLE...........22...

  • Seite 4: Einleitung

    Originalteile oder vom Hersteller ausdrücklich freigegebene Teile in die Anlage eingebaut werden. 1.3 INBETRIEBNAHME Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Der von GUNTAMATIC autorisierte Fachmann kontrolliert, ob die Anlage laut Schema gebaut wurde, stimmt die Anlage ab und erklärt dem Anlagenbetreiber den Betrieb der Heizanlage.

  • Seite 5: Planung

    (M-FeuVO) Hessen und Saarland – hier gilt §16 FeuVO Hessen Schweiz Brandschutzvorschriften (www.vkf.ch) weitere Exportländer zuständige Brandschutzbehörden Die Einhaltung der jeweiligen Länder-Brandschutz- vorschriften ist verpflichtend und den GUNTAMATIC- Mindestbrandschutzanforderungen übergeordnet. Bei fehlenden spezifischen Ländervorschriften sind die GUNTAMATIC-Mindest-Brandschutz- Anforderungen exakt einzuhalten.

  • Seite 6: Mindest-Brandschutz-Anforderungen

    2.2 MINDEST-BRANDSCHUTZ-ANFORDERUNGEN BMK-02 Heizraum Boden aus Beton, roh oder gefliest. Alle Materialien für Boden, Wände und Decke sind brandbeständig in F60 / REI60 auszuführen. Die Heizraumtür ist als Brandschutztür T30 / 30-C, in Fluchtrichtung öffnend, selbsttätig schließend und absperrbar auszuführen. Verbindungstüren Brennstofflager sind ebenfalls als Brandschutztüren T30 / 30-C, selbsttätig schließend und absperrbar, auszuführen.

  • Seite 7: Heizraum

    2.3 HEIZRAUM BIO-HY-01 Mindest-Raumhöhe H 220 cm ideal H 160 cm möglich Reinigungsdeckel offen Mindest-Raumgröße B 180 cm x T 265 cm ideal links 60 cm / rechts 60 cm / hinten 50 cm / vorne 100 cm möglich mit Zündung B 155 cm x T 220 cm links 35 cm / rechts 60 cm / hinten 50 cm / vorne 55 cm B 150 cm x T 220 cm...

  • Seite 8: Aufstellungsort

    Aufstellungsort Planen Sie die Feuerung möglichst nahe beim Kamin, um ein langes Abgasrohr zu vermeiden. Die Feuerung muss von links oder rechts zugänglich sein. Die Ausladung der Brennraum- und Aschetüre muss freigehalten werden. A → Abstand hinten 50 cm ideal 30 cm möglich wenn links und rechts mindestens 60 cm frei sind...

  • Seite 9: Kamin

    2.4 KAMIN BIO-HY-01 Die Abgastemperatur kann weniger als 100 C° betragen! Verwenden Sie möglichst feuchtigkeits- unempfindliche, isolierte Schamott-Kamine. Die Anlage darf nur an den Kamin angeschlossen werden, wenn der Kamin den gesetzlichen Vorschriften entspricht und den technischen Anforderungen genügt. Der Kamin muss der Feuerungsleistung angepasst sein und nach DIN 4705 dimensioniert werden.

  • Seite 10: Zugregler Und Explosionsklappe

    2.5 ZUGREGLER UND EXPLOSIONSKLAPPE BMK-01 Der Einbau eines Zugreglers und einer Explosionsklappe ist zwingend erforderlich! (möglichst ø 200 mm) Der in den Kaminberechnungsdaten angegebene Kaminzug darf um nicht mehr als +/- 3 Pascal abweichen. Sollte der Kaminzug nicht auf den erforderlichen Wert reduziert werden können, so ist entweder ein größerer Zugregler einzusetzen, oder zwischen Kamin und Zugregler eine zusätzliche Drosselklappe zu installieren.

  • Seite 11: Heizkreisregelung

    2.6 HEIZKREISREGELUNG BIO-HY-01 Die Heizkreisregelung wird optional angeboten. Zur Auswahl steht am Heizkessel das Set-MKR oder das Wandgerät Set-MK261 zur Montage an der Wand. pro Anlage 3 witterungsgeführte Regelungen möglich; ● pro Anlage kann am Kessel 1 Set-MKR aktiviert werden; ●...
  • Seite 12 PLANUNGSNOTIZEN Skizze:...

  • Seite 13: Montage

    MONTAGE 3.1 LIEFERUNG BMK-01 Die Heizanlage wird foliert in einem Bretterverschlag verpackt angeliefert. Kontrollieren Sie bitte anhand des Lieferscheines, ob die Lieferung komplett und in einwandfreiem Zustand ist. Mängel Notieren Sie festgestellte Mängel direkt am Lieferschein und wenden Sie sich an den Lieferanten, Heizungsbauer, bzw. unseren Kundendienst.

  • Seite 14: Hydraulische Einbindung

    3.3.1 HYDRAULISCHE EINBINDUNG BIO HY-01 A → Vorlauf Heizung 1“ B → Sicherheits- wärmetauscher 3/4“ C → Entleerung 1/2" D → Rücklauf 1“ E → therm. Ablaufventil 3/4" Ansprechtemperatur 95°C F → Kaltwasseranschluss G → 2 Sicherheitsventile 1/2" Einlauf DN15 Auslauf DN20 H →...
  • Seite 15 (KLP) notwendig werden. Bei Einsatz von Fremd-Rücklaufanhebungsgruppen, welche in Durchfluss oder Regelungsgeschwindigkeit nicht denen von GUNTAMATIC entsprechen, wird jegliche Garantie abgelehnt. Schlammabscheider mit Magnet Magnetit und Rostschlamm im Heizungswasser können für Energiesparpumpen problematisch sein. Durch den Einbau eines richtig dimensionierten und angewanden Schlammab- scheiders mit Magnet kann kostengünstig wirksame Abhilfe...

  • Seite 16: Füllen Und Entlüften

    < 0,11 °dH < 0,11 °dH < 0,11 °dH Fremdgeräte Wird neben der GUNTAMATIC-Feuerung zusätzlich auch ein Fremdgerät betrieben, ist für das Füllen dessen Installations- anleitung zusätzlich zu beachten.  Vor dem Füllen der Anlage das gesamte Leitungssystem Anlage spülen ausgiebig spülen, um Magnetit und Rostschlamm best-...

  • Seite 17: Kaminanschluss

    3.3.3 KAMINANSCHLUSS BIO-HY-01 Der Anschluss an den Kamin erfolgt über ein Abgasrohr, das gasdicht auszuführen ist und zwischen dem Heizkessel und dem Kamin isoliert werden muss. Abgasrohr → bis 4 m Länge und maximal 3 Bögen: BIOSMART Ø = 130 mm →...
  • Seite 18 NOTIZEN Skizze:...

  • Seite 19: Elektroanschluss

    ELEKTROANSCHLUSS BIO HY-02 Der elektrische Anschluss der Anlage vor Ort darf nur von einem konzessionierten Elektroinstallationsunternehmen unter Einhaltung aller einschlägigen Vorschriften vorgenommen werden. Zusätzlich darauf achten, dass eine Beschädigung elektrischer Anlagenteile durch Wärme- strahlung ausgeschlossen wird. Die gesamte anlageninterne Verkabelung erfolgt werksseitig bereits steckerfertig.
  • Seite 20  Verkabelung Inneneinheit Netzzuleitung 3 x 1,5 mm²  Außeneinheit Kabeldimensionierung siehe in der Planungs- und Installationsanleitung für die Außeneinheiten  Fühler 2 x 1 mm²  Raumgerät 2 x 1 mm²  CAN-Bus 2 x 2 x 0,5 mm² paarverseilt / geschirmt Überspannungsschutz Bei Bus Leitungen zwischen verschiedenen Gebäuden...

  • Seite 21: Netzanschluss

    ANSCHLÜSSE DER ANLAGE BIO HY-02  Netzanschluss Inneneinheit 230 VAC, 50 Hz, 13 A  Außeneinheit Anschlusswerte siehe in der Planungs- und Installations- anleitung für die Außeneinheiten   Standard Kesselbedieneinheit Weichenladepumpe (BCE) (230 VAC)   Kesselplatine Netzschütz (230 VAC) (230 VAC) ...

  • Seite 22: Abschlusskontrolle

    Reinigen Sie die Anlage und säubern Sie die Baustelle.  Hinterlassen Sie immer einen sauberen Raum. Erstinbetriebnahme Die Erstinbetriebnahme darf nur durch GUNTAMATIC oder qualifiziertes Fachpersonal durchgeführt werden. Voraus- setzung dafür ist, dass der Kaminkehrer, der Heizungs- installateur und der Elektroinstallateur die Anlage für den Betrieb freigegeben haben.

  • Seite 23: Normen / Vorschriften

    NORMEN / VORSCHRIFTEN BS-03 Das Heizgerät ist entsprechend der Klasse 5 gemäß der EN 303-5, sowie der Vereinbarung der Bundesländer gem. Art. 15a BVG über Schutzmaßnahmen für Kleinfeuerungsanlagen und Einsparung von Energie ausgeführt. Die Originalprüfzeugnisse liegen beim Hersteller auf. Beim Anschluss des Heizkessels sind neben den örtlichen feuer- und baupolizeilichen Vorschriften folgende allgemein geltende Norm- und Sicherheitsvorschriften zu beachten: ...

  • Seite 24: Anschlussschemen

    Heizkreis 1 und 2 gemischt – Pufferspeicher PS – Beistellboiler ECO Schema Nr.: BIO-HYBRID-01 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung BIO-HYBRID laut Preisliste Zugregler RE mit Ex-Klappe laut Preisliste Regelung Set-MKR S30-031 laut Preisliste Mischer Stellmotor S50-501 Raumgerät / Raumstation...
  • Seite 25 Heizkreis 1 und 2 gemischt – Systempufferspeicher PSF mit Frischwassermodul Heat Pump Battery Management Speicherung von aus PV-Eigenstrom oder Netzüberstrom erzeugter Wärme im Pufferspeicher Schema Nr.: BIO-HYBRID-02 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung BIO-HYBRID laut Preisliste Zugregler RE mit Ex-Klappe...
  • Seite 26 Heizkreis 1 und 2 gemischt – Pufferspeicher PS – Beistellboiler ECO Heat Pump Battery Management Speicherung von aus PV-Eigenstrom oder Netzüberstrom erzeugter Wärme im Pufferspeicher Schema Nr.: BIO-HYBRID-03 Elektrischer Anschluss laut Bedienungs- und Montageanleitung Feuerung BIO-HYBRID laut Preisliste Zugregler RE mit Ex-Klappe...

  • Seite 27: Technische Daten

    TECHNISCHE DATEN 8.1 HOLZMODUL BIO-HY-01 TYPE BIOSMART 14 Einheit Scheitholz Brennstoff naturbelassen Nennleistung Kesseltemperatur 65 – 85 °C Rücklauftemperatur > 55 Kaminzug 2 - 10 Pascal Wasserinhalt Liter Betriebsdruck max. 3 A - Rauchrohr B - Rücklauf C - Puffer D - Vorlauf E –...
  • Seite 28 GUNTAMATIC Heiztechnik GmbH A-4722 Peuerbach / Bruck 7 Tel: 0043-(0) 7276 / 2441-0 Fax: 0043 (0) 7276 / 3031 Email: office@guntamatic.com www.guntamatic.com Druckfehler und Technische Änderungen vorbehalten...
