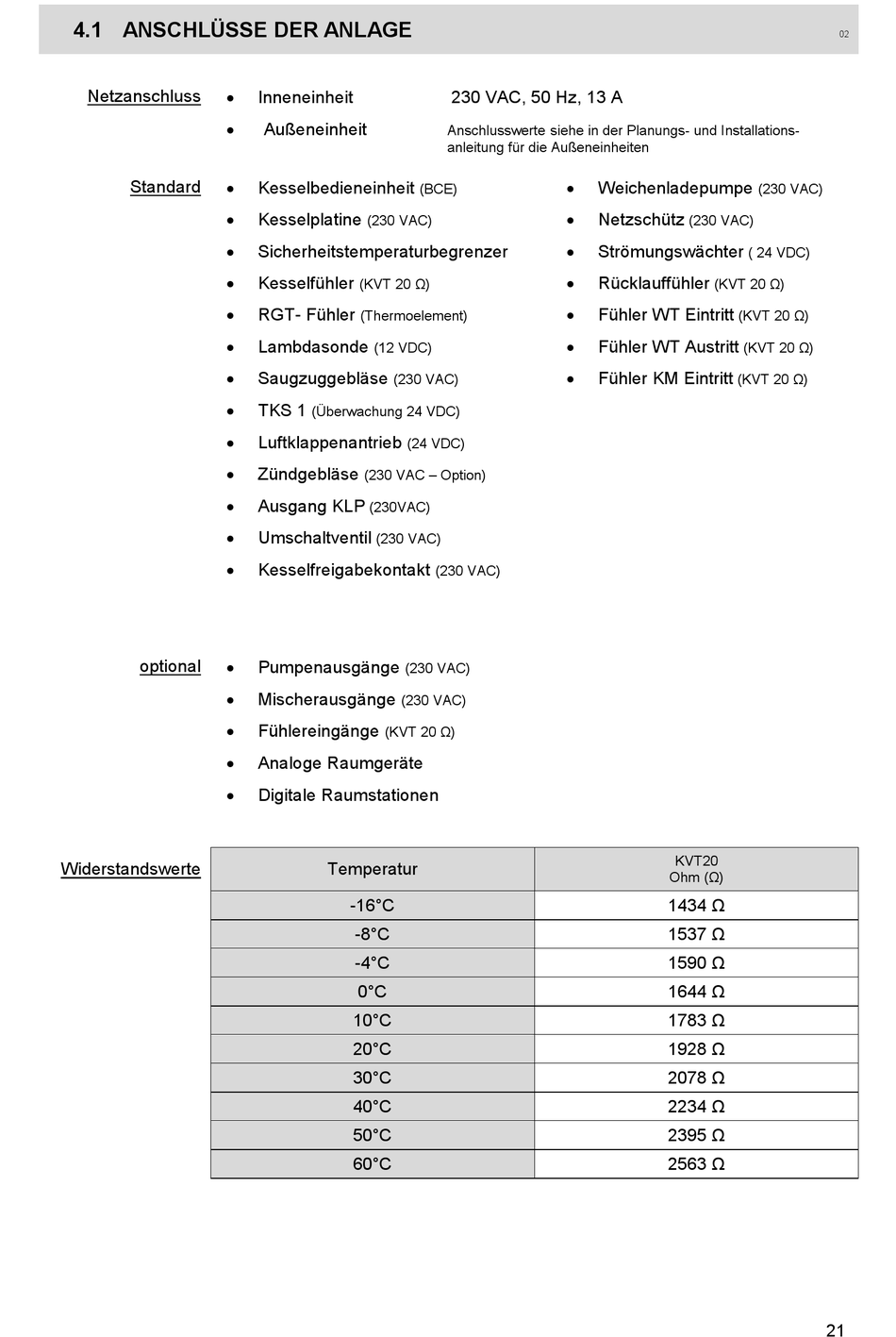

4.1 ANSCHLÜSSE DER ANLAGE
Netzanschluss
Standard
optional
Widerstandswerte
Inneneinheit
Außeneinheit
Kesselbedieneinheit
(BCE)
Kesselplatine
(230 VAC)
Sicherheitstemperaturbegrenzer
Kesselfühler
(KVT 20 Ω)
RGT- Fühler
(Thermoelement)
Lambdasonde
(12 VDC)
Saugzuggebläse
(230 VAC)
TKS 1
(Überwachung 24 VDC)
Luftklappenantrieb
(24 VDC)
Zündgebläse
(230 VAC – Option)
Ausgang KLP
(230VAC)
Umschaltventil
(230 VAC)
Kesselfreigabekontakt
Pumpenausgänge
(230 VAC)
Mischerausgänge
(230 VAC)
Fühlereingänge
(KVT 20 Ω)
Analoge Raumgeräte
Digitale Raumstationen
Temperatur
-16°C
-8°C
-4°C
0°C
10°C
20°C
30°C
40°C
50°C
60°C
230 VAC, 50 Hz, 13 A
Anschlusswerte siehe in der Planungs- und Installations-
anleitung für die Außeneinheiten
Weichenladepumpe
Netzschütz
Strömungswächter
Rücklauffühler
Fühler WT Eintritt
Fühler WT Austritt
Fühler KM Eintritt
(230 VAC)
(230 VAC)
(230 VAC)
( 24 VDC)
(KVT 20 Ω)
(KVT 20 Ω)
(KVT 20 Ω)
(KVT 20 Ω)
KVT20
Ohm (Ω)
1434 Ω
1537 Ω
1590 Ω
1644 Ω
1783 Ω
1928 Ω
2078 Ω
2234 Ω
2395 Ω
2563 Ω
21
02
