Integration des Subsystems in einer Ladesäule
Mit dem Subsystem besteht die Möglichkeit, alle eichrechtsrelevanten Messungen und Datenerfassungen
durchzuführen. Die nachfolgende Abbildungen stellt die benötigten Verbindungen zwischen den Komponenten
innerhalb einer Ladesäule dar.
AC-System
PSU 12 VDC
Netzversorgung
DC-System
PSU 12 VDC
HPSU 24 kW DC
Netzversorgung

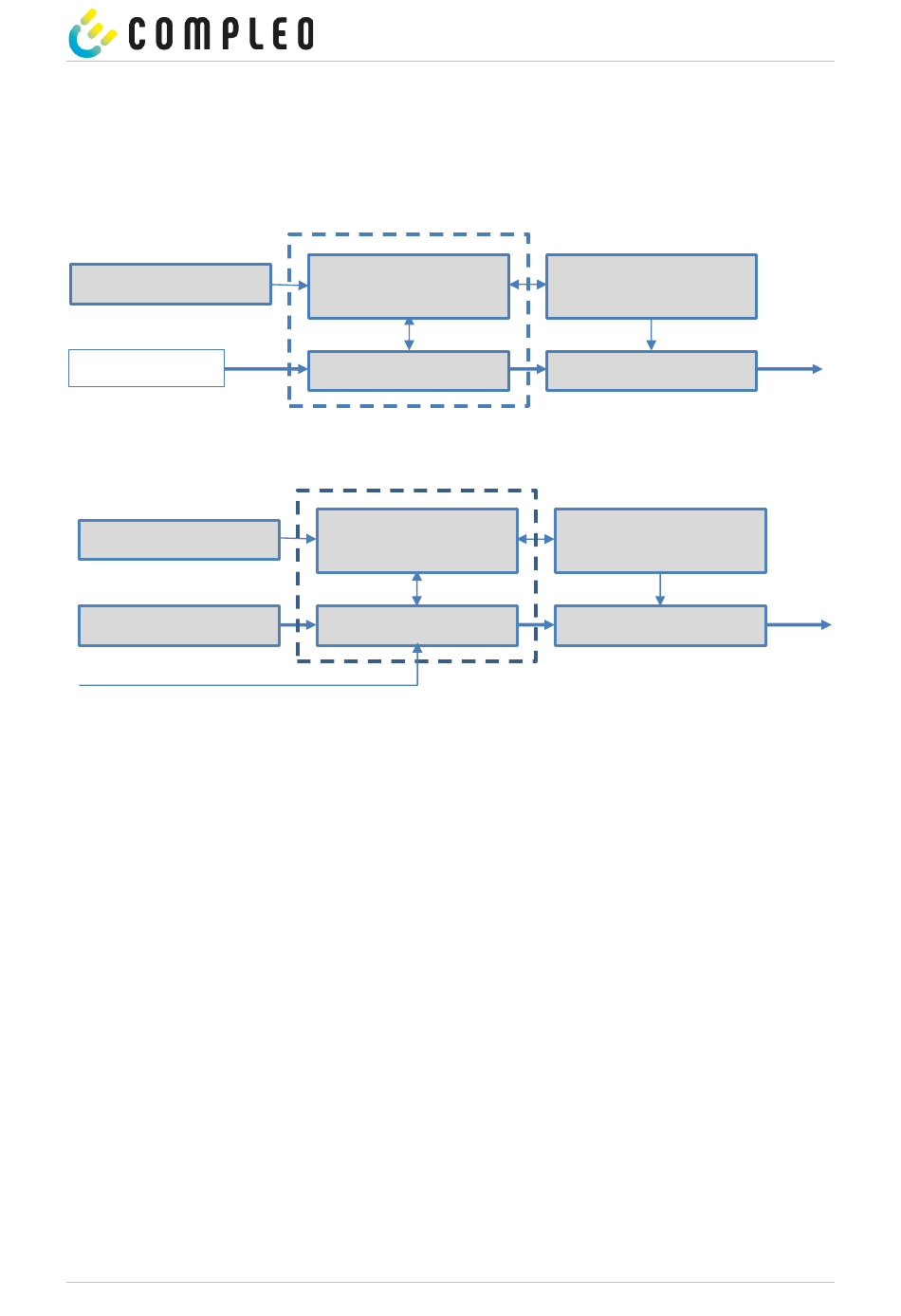

Abbildung 5: Integration des Subsystems in einer Ladesäule (für AC und DC Variante)
Links ist das 12 V Netzteil zur Versorgung des SAMs und der Steuerung. In unmittelbarer Nähe befindet sich die
Netzversorgungsleitung zum AC-Zähler (hier sind ggf. LS-Sicherungen u.a. Komponenten vorgeschaltet) bzw. die
DC Leistungseinheit zum DC-Zähler.
Rechts findet sich die Steuerung, die über die 20 mA Schnittstelle mit dem SAM-Modul kommuniziert und das
Schütz (AC wie auch DC) zur Freigabe der Energie an den AP ansteuert.
Das SAM (Messkapsel) ist mittig dargestellt (gestrichelter Rahmen).
