Inhalt | 3 Inhalt Anschlussübersicht Compleo eSTATION smart RFID LTE Anschluss im TN-S/C- oder TT-Netz Montage Elektrische Installation Information zur erfolgreichen Installation Elektrische Prüfung und Funktionsprüfung Inspektion/Wartung Instandsetzung Technische Daten Impressum Sehr wichtige Information Hinweise, die insbesondere der Sicherheit dienen Abhängig von den lokalen Begebenheiten und der lokalen...
Anschluss im TN-S/C oder TT-Netz | 5 Anschluss im TN-S/C- oder TT-Netz Die Installation im ITNetz ist verboten! Anschluss im TN-S-Netz: TN-S-System Data Fundamenterder Data Abbildung 2 B16A Plombierbar Anschluss im TN-C-Netz: TN-C-System Data Fundamenterder Data Abbildung 3 B16A Plombierbar...
6 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140) Anschluss im TT-Netz: TT-System Data Fundament- Anlagen- Data erder erder Abbildung 4 B16A Plombierbar Kabel zur Energieübertragung gemäß DIN VDE 18015 ΔU max < 3 %...
Montage | 7 Montage 1. Vorbereitung 3. Installation des Rammschutzes • Ausheben der Baugrube für den Betonsockel • Befestigung des Rammschutzes mit den Bolzen auf dem Betonsockel • Verfüllen des Grubenbodens mit Sand, Herstellung der Sauberkeitsschicht 340,00 10,00 225,00 100,00 225,00 550,00 Abbildung 5...
Seite 8
8 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140) 5. Wiederherstellung der Oberfläche 7. Elektrischer Anschluss der Ladesäule an den HAK • Der Abstand zwischen Boden und Oberkan te des Sockels muss 2 cm betragen • Anschluss der Ladesäule an den Haus...
Elektrische Installation Die Errichtung, Installation und Inbetriebnahme Die eSTATION smart RFID LTE wird vor der der eSTATION smart RFID LTE ist nur durch zuvor Energiezählung in der elektrischen Verteilung von Compleo entsprechend geschultem Fach angeschlossen. Die Messung erfolgt über die personal durchzuführen.
Seite 10
10 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140) Inbetriebnahme Neben der Installation hat auch die Inbetrieb Die eSTATION smart RFID LTE ist nach Spannungs nahme durch entsprechend qualifiziertes und freischaltung in ca. drei Minuten einsatzbereit. geschultes Fachpersonal zu erfolgen. Unmittel...
Elektrische Prüfung und Funktionsprüfung | 11 Information zur erfolgreichen Installation Um eine erfolgreiche Installation zu garantieren, halten Sie sich bitte an die Vorgaben dieses Dokuments. Im Auslieferungszustand ist die Lade säule für folgenden Leitungsanschluss konfiguriert: L1L2L3 am linken Zähler; L2L3L1 am rechten Sollten Sie die Leitungen anders anschließen, Zähler (siehe Zeichnung und gelbe Markierung passen Sie bitte die Spannungsüberwachung...
12 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140) Elektrische Prüfung und Funktionsprüfung Elektrische Prüfungen/Messungen müssen • Messung der Auslösezeiten des Fehlerstrom gemäß nationalen Standards (u. a. VDE-Richt- schutzschalters (RCD Typ A) linien) durchgeführt werden. (z. B. Fluke 1654B Multifunction Tester) Die durchzuführenden Messungen werden in...
Instandsetzung | 13 Instandsetzung Instandsetzung Je nach Art der aufgetretenen Beschädigung gelten unterschiedliche Zeitgrenzen zur Der Betreiber der eSTATION smart RFID LTE ist Problembehebung: für die ordnungsgemäße Instandsetzung im Schadens oder Störungsfall verantwortlich. • bei Gefahr in Verzug: unverzüglich Im Instandsetzungsfall führt der Betreiber auf eigene Kosten die ordnungsgemäße Instandset...

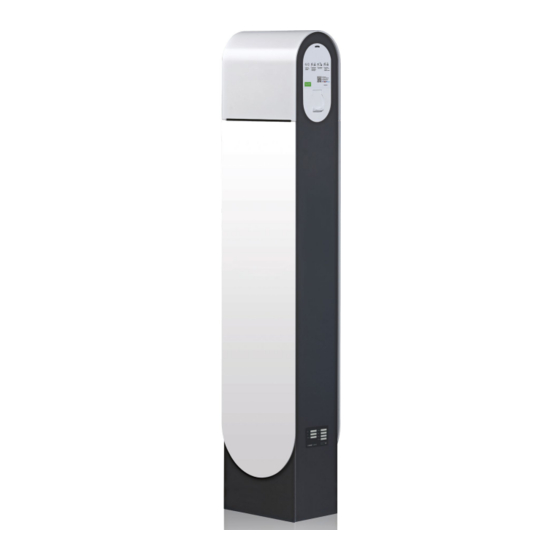

14 | Installationsanleitung Compleo eSTATION smart RFID LTE (IEIA-139/IEIA-140) Technische Daten Geometrie Abmessungen: (H x B x T) 1460 x 300 x 200 mm Montageart: freistehend auf geeignetem Betonsockel oder Montagerahmen Gewicht: • eSTATION smart RFID LTE: ~ 42 kg •...
Impressum | 15 Impressum Urheberrecht und Copyright 2022 Compleo Charging Technologies GmbH. Alle Rechte vor behalten. Dieses Dokument ist geschützt vom Urheberrecht und vom Copyright. Es darf nicht ohne schriftliches Einverständnis der Compleo Charging Technologies GmbH verändert, vervielfältigt oder in sonstiger Weise ganz oder teilweise außer zum Zwecke der Veröffentlichung verwendet werden.
Seite 16
Compleo Charging Technologies GmbH ObersteWilmsStraße 15a D44309 Dortmund | Deutschland servicedesk@compleocs.com compleocs.com...
