Systemübersicht Elektrizitätszähler
Der Zähler ist ein eichrechtlich zugelassener Zähler und dient zur Messung der an den AP abgegebenen
Energiemenge.

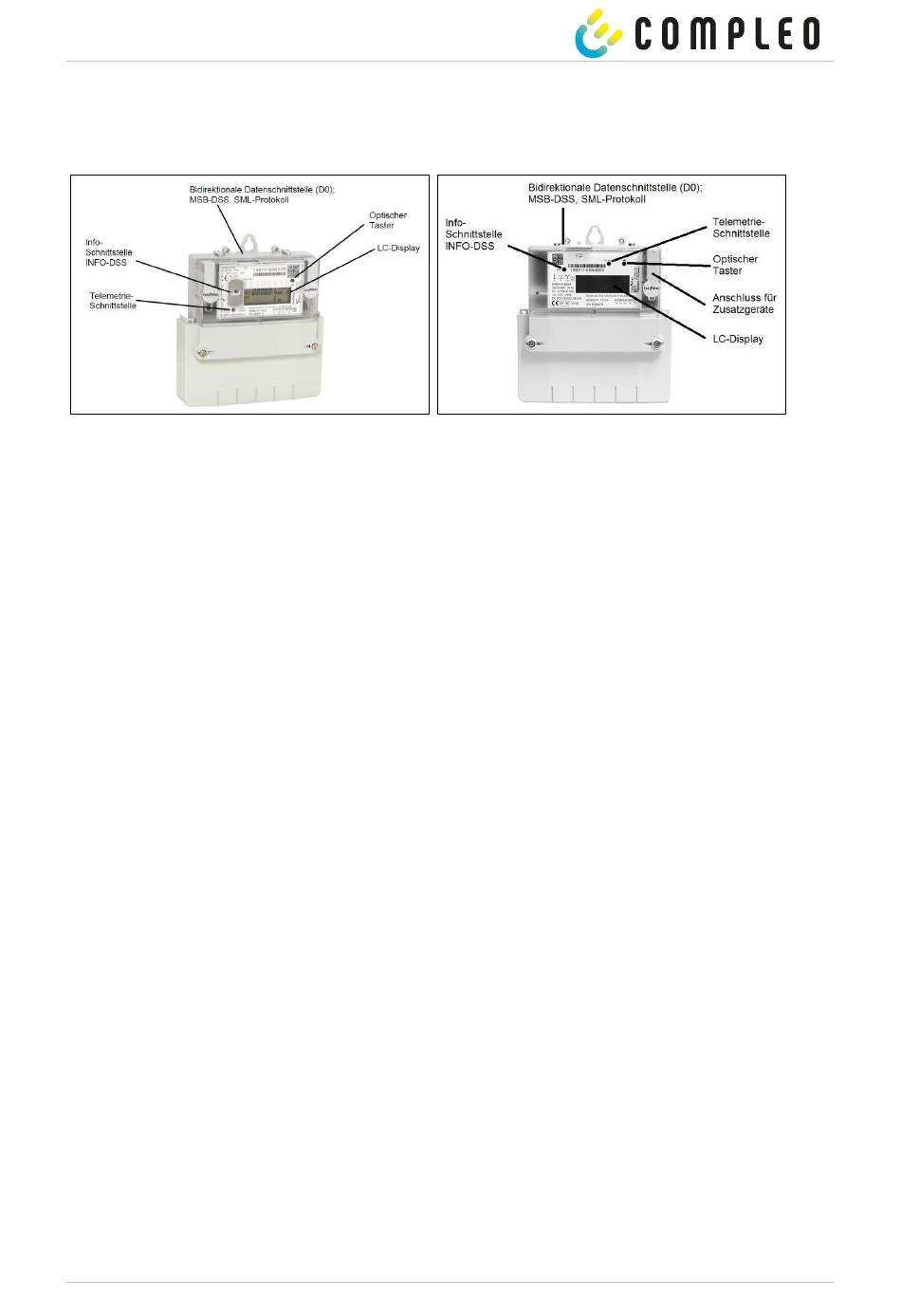

Nachfolgendes Bild stellt die Zähler mit seinen funktionalen Komponenten dar.
Abbildung 9: EasyMeter Zähler (beispielhaft)
LC-Display
Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD).
Optischer Taster (wird nicht vom SAM-Modul verwendet)
Der „optische Tastendruck" erfordert ein optisches Energieäquivalent von 400 LUX (z. B. Taschenlampe) und
dient zur Anzeige von Zusatzinformationen des Zählers.
Datenschnittstellen (MSB- und INFO-DSS)
Die potentialfreie Datenschnittstelle des Zählers ist eine bidirektionale, optische (Infrarot-)
Kommunikationsschnittstelle, zur Kommunikation mit dem SAM-Modul.
Info-Schnittstelle (wird nicht vom SAM-Modul verwendet, Schnittstelle nur bei AC)
Der Zähler verfügt über eine potentialfreie optische Datenschnittstelle (INFO-DSS). Die Info-Schnittstelle ist
eine unidirektionale, infrarote Kommunikationsschnittstelle.
Telemetrie-Schnittstelle (wird nicht vom SAM-Modul verwendet)
Die Telemetrie-Schnittstelle ist ein infraroter-optischer Prüfausgang nach EN50470-1 (Pulsausgang).
